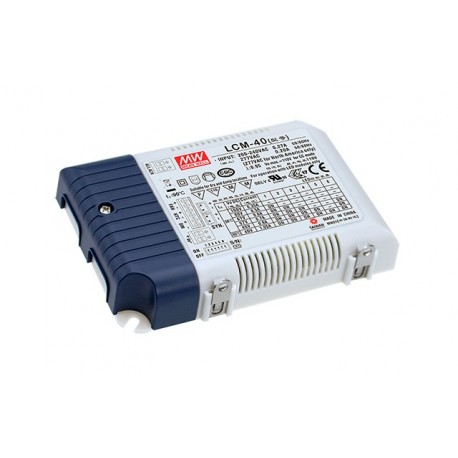

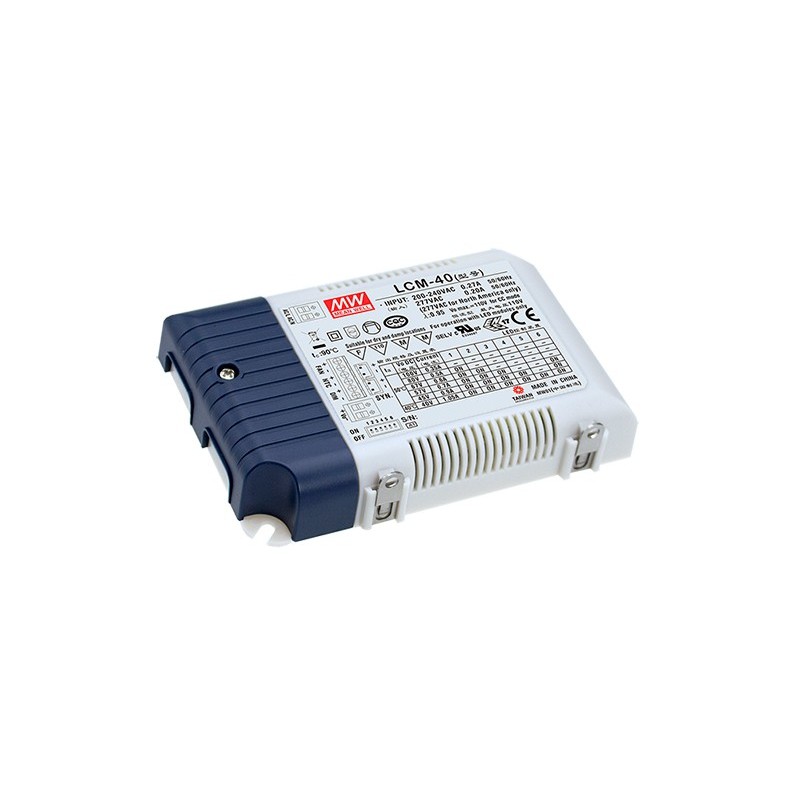

LCM-40 MEANWELL Driver LED, Entrada: 180-295 VCC, Salida: 350 a 1050mA, Potencia 42W, Rango tensión: 2 a 100..

LED driver regulable..

Especialmente diseñado para alimentar LEDs directamente en corriente constante.

Formato en caja de plásticoIP20.

Rango de entrada180-295Vca47-63Hz

Salida en corriente seleccionable mediante micro-interruptor350, 500, 600, 700, 900 ó 1050mA.

Eficiencia típica:91%.

Regulacióndel 0% al 100% de la intensidad de salida con un regulador0-10V ó 1-10V, señal PWM de 10V con una frecuencia de 100Hz a 3KHz ó resistencia de 0 a 100K Ohmios. Con la regulación podemos apagar la salida, pero necesitamos que sea un regulador 0-10V. Los reguladores 1-10V al no llegar a dar 0V, no apagan la salida.

Sincronización: podemos sincronizar hasta10 unidadesmediante los cables LCM-xxx-SYNC25 de tal forma que al regular una fuente las otras hacen la misma regulación sin necesidad de estar conectadas al regulador 1-10/0-10V.

Clase de entrada II sin toma de tierra.

SalidaAuxiliar 12V/50mA.

Factor corrector de potencia>0.975a 230Vca a plena carga.

Consumo sin carga <1W.

Rango de temperatura de funcionamiento de cajaTcdesde-30ºChasta+90ºC.

Dimensiones (Largo x Ancho x Alto):123,5 x 81,5 x 23mm.

3 años de garantía.

Fabricante: MEAN WELL.

Esta fuente está diseñada para trabajar directamente con leds (placas de LED o COBs), no con tiras LED. Deben ser equipos que se alimenten en corriente constante. Esta fuente tiene una salidaauxiliarde12V/50mA.

Esta fuente funciona en modo Corriente Constante cuando conectamos los LEDs directamente que tengan una tensión dentro del Rango de Tensión de Salida en modo Corriente Constante y una corriente de trabajo igual a la corriente de salida.Asegurese de ajustar la corriente de salida deseada mediante el selector de corriente.Para más información consulte la ficha técnica en el apartado adjuntos.

Con carcasa de plástico pensados para aplicaciones de iluminación LED y arquitectónicas. Adecuado para iluminación interior, oficinas y paneles LED.Baja corriente de rizado, sin parpadeo (flicker-free).

Entrada para protección por temperatura de los módulos LED. El driver dispone de una entrada para conectar un sensor NTC (resistencia de coeficiente negativo) que nos permite reducir la corriente de salida en caso de exceso de temperatura en los módulos LED. Si no vamos a usar esta entrada de protección, podemos usarla para conectar una resistencia fija y ajustar la corriente de salida a valores inferiores intermedios de hasta un 56% más bajos del valor seleccionado con los DIP-Switch. Por ejemplo si queremos una corriente de 630mA podemos ajustar la salida con los jumpers a 700mA y conectar una resistencia de 34kOhmnios. Para más información consulte la ficha técnica en la pestaña "Adjuntos" y puede usar el fichero Excel para calcular el valor de la resistencia.

Se puede regular con reguladores activos o pasivos de0-10Vó1-10V, señal de 10V PWM de 100Hz a 3KHz o por resistencia de 0 a 100KOhmios. No funciona con reguladores Triac de corte de fase.(No confundir con reguladores TRIACs, de corte de fase. Este driver no se puede regular con un Triac).Con potenciómetros activos que puedan dar 0V permite apagar la salida sin necesidad de un interruptor. Con reguladores 1-10V sólo podemos llegar al 10% de regulación sin apagar la salida.

Compatible con cualquier regulador 0-10V ó 1-10V de mercado tanto activos como pasivos. Algunos modelos compatibles probados son:

MEAN WELL: DAP-04S01 (compatible con cualquier pulsador normalmente abierto).

SIMON: 75317

BJC: 5TC8 425

LEGRAND: 0784 04

ABB-NIESSEN: N2260.9

SIEMENS: 5TC8424

EFAPEL: Modelo 21210

LED BOX: Modelo LD1160188

OSRAM: Modelo DIM MCU

JUNG: Modelo 240-10

Podremos poner unas 20 fuentes por cada regulador. La distancia máxima es de 100 metros entre el regulador y el driver.
