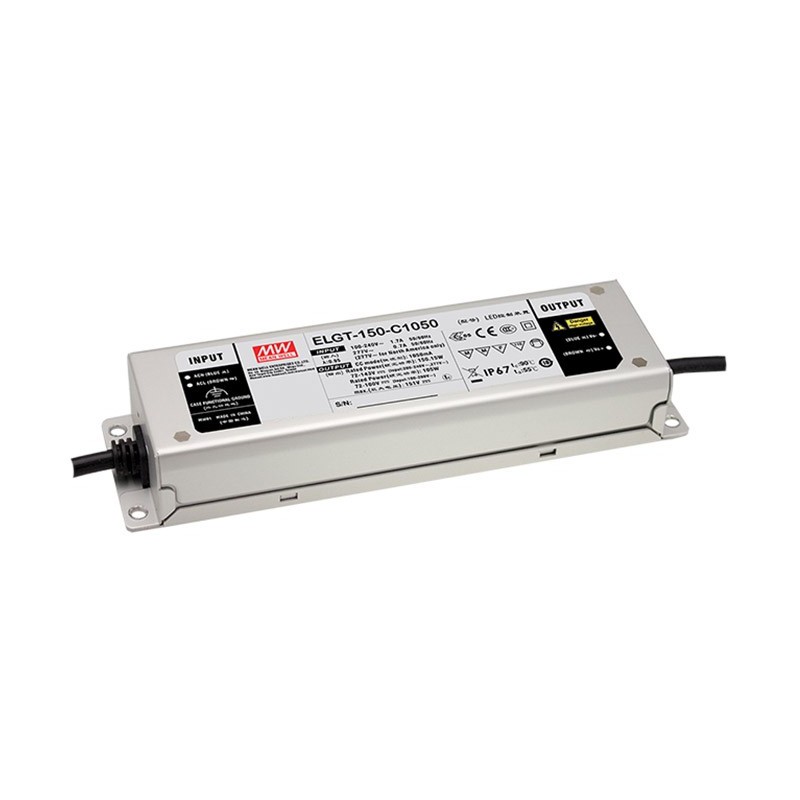

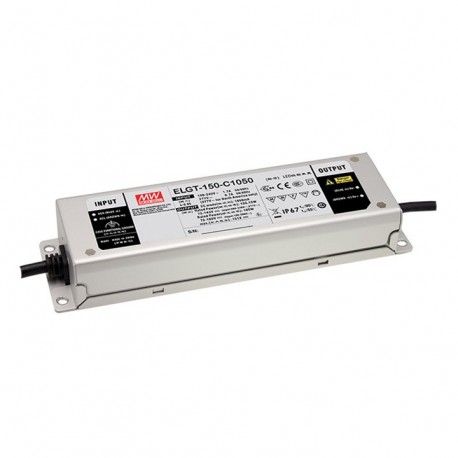

ELGT-150-C700B MEANWELL Driver LED, Entrada: 100-305VCA, Salida: 700mA. 149,8W, Rango Tensión 107-214V, regu..

LED driver regulable.

Especialmente diseñado para alimentar LEDs directamente en corriente constante.

Formato en caja metálica estancaIP67.

Rango de entrada100-305Vca47-63Hz.

Salida en corriente constante de700mA.

Rango de tensión de salida en modo corriente constante de107a 214Vccsegún demande la carga.

Potencia:149,8W.

Eficiencia típica:92%.

Regulacióndel 0% al 100% de la intensidad de salida con un regulador0-10V / 1-10V,señal PWM de 10V con una frecuencia de 100Hz a 3KHz ó resistencia de 0 a 100K Ohmios. Con la regulación podemos apagar la salida, pero necesitamos que sea un regulador 0-10V. Los reguladores 1-10V al no llegar a dar 0V no apagan la salida.

Clase II con toma de tierra funcional para EMC.

Factor corrector de potencia>0.95a 230Vca a plena carga.

Consumo sin carga <0,5W.

Rango de temperatura de funcionamiento de cajaTcdesde-40ºChasta+90ºC

Dimensiones (Largo x Ancho x Alto):219 x 63 x 35,5mm.

5 años de garantía.

Fabricante: MEAN WELL.

Esta fuente está diseñada para trabajar directamente con leds (placas de LED o COBs), no con tiras LED. Deben ser equipos que se alimenten en corriente constante.

Esta fuente funciona en modo corriente constante cuando conectamos los LEDs directamente que tengan una tensión dentro del rango de tensión de salida en modo corriente constante y una corriente de trabajo igual a la corriente de salida.

La serie ELGT son LED drivers de clase II con toma de tierra funcional para EMC. La propia caja posee doble aislamiento mejorando la protección frente a rayos y transitorios sin necesidad de utilizar cable de tierra.

Con carcasa metálica estanca IP67. La serie ELGT tiene una alta eficiencia pensada para aplicaciones de iluminación pública, arquitectónica, de exterior o cualquier aplicación de iluminación LED que necesite un driver de alta calidad.

Se puede regular con reguladores activos o pasivos de0-10Vó1-10V, señal de 10V PWM de 100Hz a 3KHz o por resistencia de 0 a 100KOhmios. No funciona con reguladores Triac de corte de fase.(No confundir con reguladores TRIACs, de corte de fase. Este driver no se puede regular con un Triac).Con potenciómetros activos que puedan dar 0V permite apagar la salida sin necesidad de un interruptor. Con reguladores 1-10V sólo podemos llegar al 10% de regulación sin apagar la salida. Si desea regular las tiras LED le recomendamos la serie PWM.

Compatible con cualquier regulador 0-10V ó 1-10V de mercado tanto activos como pasivos. Algunos modelos compatibles probados son:

MEAN WELL: DAP-04S01 (compatible con cualquier pulsador normalmente abierto).

SIMON: 75317

BJC: 5TC8 425

LEGRAND: 0784 04

ABB-NIESSEN: N2260.9

SIEMENS: 5TC8424

EFAPEL: Modelo 21210

LED BOX: Modelo LD1160188

OSRAM: Modelo DIM MCU

JUNG: Modelo 240-10

Podremos poner unas 20 fuentes por cada regulador. La distancia máxima es de 100 metros entre el regulador y el driver.
