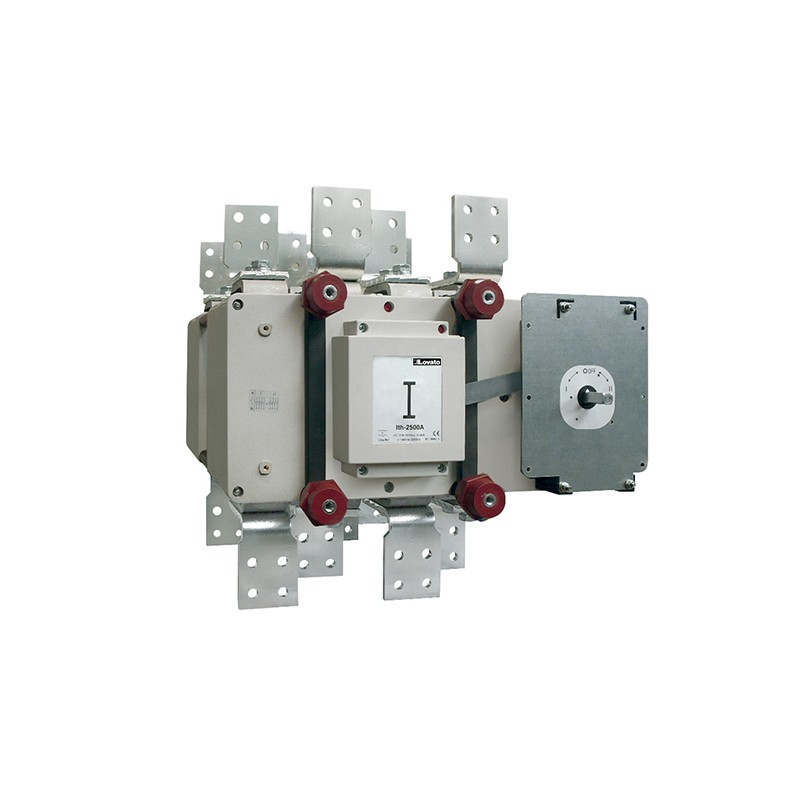

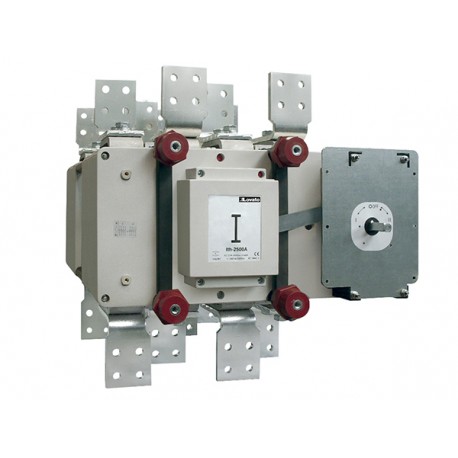

GE3150ET4 LOVATO Conmutador tetrapolar para fondo armario 3150A
GE3150ET4
LOVATO ELECTRIC
Conmutador tetrapolar para fondo armario 3150A
INTERRUPTOR DE CAMBIO DE CUATRO POLOS, 3150A
Componentes industriales de baja tensión > Seccionador
Interruptores Seccionadores - LOVATO ELECTRIC
Producto nuevo en su embalaje original con todas las garantías y certificaciones de LOVATO ELECTRIC
Más vendidos
▲Más Información
▲| Código de pedido | GE3150ET4 |
| Peso [g] | 139000 |
| Unidades de embalaje | 1 |
| Cantidad de pedido multi-embalaje | 1 |
| Dimensiones de embalaje [mm] | 700X710X900 |
| Volumen [cm³] | 447300 |
| Código de barras [EAN13] | 8013975245866 |
| Código HS | 85365080 |
EAC
IEC/EN 60947-1
IEC/EN 60947-3
| Product designation | Changeover switch | |||
| Product type designation | GE | |||
| Number of poles | Nr. | 4 | ||
| Operating voltage type | AC | |||
| Contact characteristics | ||||
| IEC Conventional free air thermal current Ith | A | 3150 | ||
| Rated insulation voltage Ui IEC/EN | V | 1000 | ||
| Rated impulse withstand voltage Uimp | kV | 8 | ||
| Operating current Ie | ||||
| AC21A | ||||
| 400V | A | 3150 | ||
| 500V | A | 3150 | ||
| 690V | A | 2500 | ||
| AC22A | ||||
| 400V | A | 2500 | ||
| 500V | A | 2000 | ||
| 690V | A | 1800 | ||
| AC23A | ||||
| 400V | A | 1800 | ||
| 500V | A | 1400 | ||
| 690V | A | 1000 | ||
| Power dissipation per pole max | W | 338 | ||
| Rated operational power AC23A | ||||
| 400V | kW | 1100 | ||
| 690V | kW | 956 | ||
| Reactive power for control of capacitors at | ||||
| Rated short time current (1s) Icw (rms) | kA | 50 | ||
| Making capacity AC23A 400V | A | 20000 | ||
| Breaking capacity AC23A 400V | A | 16000 | ||
| Mechanical life | cycles | 600 | ||
| Mechanical features | ||||
| Operating position | ||||
| normal | Vertical plan | |||
| allowable | Any | |||
| Fixing | Screw | |||
| Terminals | ||||
| type | Bar | |||
| screw | M12 | |||
| Tightening torque for terminals | ||||
| max | Nm | 45 | ||
| Ambient conditions | ||||
| Operating temperature | ||||
| min | °C | -25 | ||
| max | °C | +55 | ||
| Storage temperature | ||||
| min | °C | -40 | ||
| max | °C | +70 | ||
| Max altitude | m | 3000 | ||
| ETIM classification | ||||
| ETIM 8.0 | EC000216 - Switch disconnector | |||
| Característica | Valor |
|---|---|
| Construcción del dispositivo (EF008240) | Técnica integrada fija para dispositivo integrado |
| Ejecución del elemento accionador (EF006976) | Dispositivo giratorio de acoplamiento a la puerta |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Tensión nominal de funcionamiento (EF001435) | 400 V |
| Ejecución como conmutador-inversor (EF009408) | No |
| Liberación de tensión opcional (EF007491) | No |
| Accionamiento motorizado opcional (EF007386) | No |
| Apto para la instalación del distribuidor (EF007262) | No |
| Apto para montaje frontal de 4 orificios (EF007247) | No |
| Ejecución como interruptor de mantenimiento/reparación (EF006986) | Sí |
| Ejecución como interruptor de seguridad (EF006985) | No |
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
| Accionamiento motorizado integrado (EF006697) | No |
| Interbloqueable (EF006281) | No |
| Corriente permanente asignada a AC-23, 400 V (EF011777) | 1800 A |
| Corriente permanente asignada con AC-21, 400 V (EF009165) | 3150 A |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 690 V |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 50 kA |
| Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) | 1100 kW |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Corriente nominal de cortocircuito condicional Iq (EF001444) | 100 kA |
| Número de polos (EF001391) | 4 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
