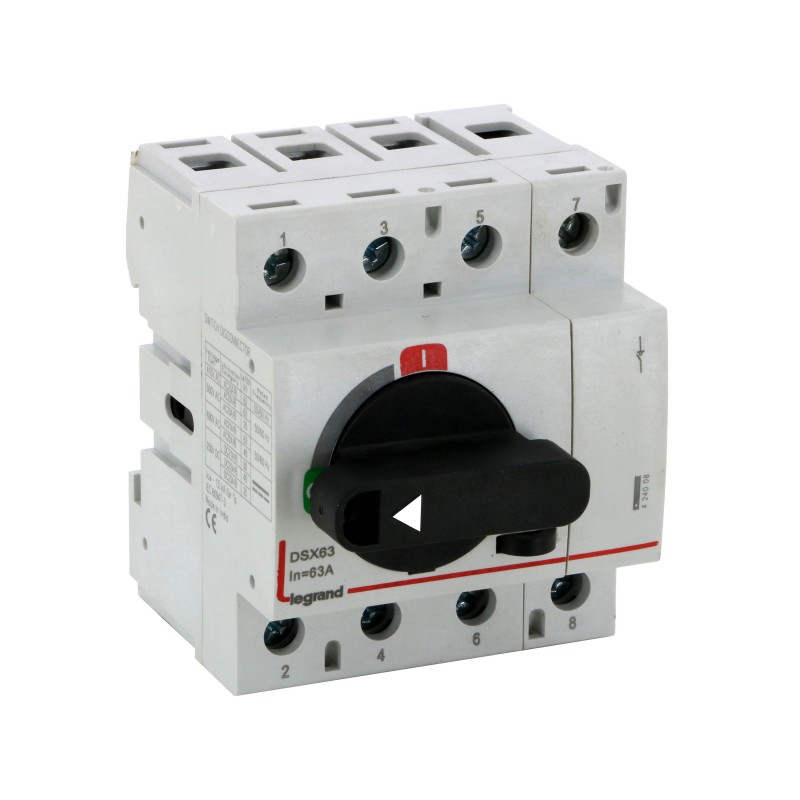

424008 LEGRAND DSX SD DIN SECCIONADOR 4P 63A
424008
LEGRAND
DSX SD DIN SECCIONADOR 4P 63A
Interruptor seccionador DSX SD DIN - 63A - 4P - mando directo frontal - maneta negra
Componentes industriales de baja tensión > Seccionador
CONTACTORES/SECCIONADORES INDUSTRIALES
Producto nuevo en su embalaje original con todas las garantías y certificaciones de LEGRAND
Más vendidos
▲Más Información
▲
Interruptor seccionador DSX SD DIN - 63A - 4P - Ancho: 4 módulos - Mando directo frontal - Maneta negra - Mecanismo interno independiente de la velocidad de rotación de la mando - Categoría de uso AC23 A/B (415V ~) - Mando con posibilidad de bloqueo por candado en posición abierta (candado Φ 6mm) - Terminales de estribo - Admite cables de cobre y aluminio - Puede equiparse con hasta 4 contactos auxiliares (Ref 424208), 2 contactos en cada lado.
| Ejecución como interruptor principal | Si |
|---|---|
| Ejecución como interruptor de mantenimiento/reparación | Si |
| Ejecución como interruptor de seguridad | Si |
| Ejecución como dispositivo de parada de emergencia | Si |
| Ejecución como conmutador-inversor | No |
| Número de interruptores | 1 |
| Tensión de funcionamiento nominal máxima Ue CA | 690 V |
| Intensidad nominal permanente Iu | 63 A |
| Corriente permanente asignada a AC-23, 400 V | 63 A |
| Corriente permanente asignada con AC-21, 400 V | 63 A |
| Resistencia de corriente nominal de corta duración Icw | 1.5 kA |
| Potencia de funcionamiento nominal a 400 V CA-23 | 25.2 kW |
| Corriente nominal de cortocircuito condicional Iq | 3 kA |
| Número de polos | 4 |
| Número de contactos auxiliares normalmente cerrados | 4 |
| Número de contactos auxiliares normalmente abiertos | 4 |
| Accionamiento motorizado opcional | No |
| Accionamiento motorizado integrado | No |
| Liberación de tensión opcional | No |
| Construcción del dispositivo | Técnica integrada fija para dispositivo integrado |
| Montaje en suelo | No |
| Apto para montaje frontal de 4 orificios | No |
| Apto para montaje frontal central | No |
| Apto para la instalación del distribuidor | Si |
| Ejecución del elemento accionador | Botón giratorio (mando) |
| Interbloqueable | No |
|---|---|
| Tipo de conexión del circuito de corriente principal | Abrazadera de cable |
| Grado de protección (IP), frontal | IP20 |
| Grado de protección (NEMA) | 1 |
| Anchura | 70 mm |
| Altura | 83 mm |
| Profundidad | 67.2 mm |
| Temperatura de funcionamiento | -25-70 °C |
| Temperatura de almacenamiento | -25-70 °C |
| Tipo de tensión | CA/CC |
| Sentido del suministro eléctrico | Por la parte superior o inferior |
| Indicación de marcas de los bornes de conexión | Si |
| Color | Gris |
| Número RAL | 7035 |
| Libre de halógenos | Si |
| Capacidad de los bornes | 25-70 mm² |
| Tipo de conexión | Cable |
| Espacio de la etiqueta/área de impresión | No |
| Contiene pila y/o acumulador | No |
| Designación IEC | No aplicable , No aplicable |
| Pila o acumulador (Pack1) | No aplicable |
| Composición del elemento (Pack1) | No aplicable |
| Pila o acumulador (Pack2) | No aplicable |
| Composición del elemento (Pack2) | No aplicable |
| Característica | Valor |
|---|---|
| Ejecución como interruptor de seguridad (EF006985) | Sí |
| Ejecución como interruptor de mantenimiento/reparación (EF006986) | Sí |
| Altura (EF000040) | 83 mm |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 4 |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 690 V |
| Ejecución como interruptor principal (EF006981) | Sí |
| Corriente permanente asignada a AC-23, 400 V (EF011777) | 63 A |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 4 |
| Interbloqueable (EF006281) | No |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 1.5 kA |
| Liberación de tensión opcional (EF007491) | No |
| Grado de protección (NEMA) (EF011959) | 1 |
| Construcción del dispositivo (EF008240) | Técnica integrada fija para dispositivo integrado |
| Número de polos (EF001391) | 4 |
| Tipo de conexión del circuito de corriente principal (EF006819) | Abrazadera de cable |
| Ejecución como dispositivo de parada de emergencia (EF006959) | Sí |
| Número de interruptores (EF005586) | 1 |
| Accionamiento motorizado integrado (EF006697) | No |
| Ejecución como conmutador-inversor (EF009408) | No |
| Ejecución del elemento accionador (EF006976) | Botón giratorio (mando) |
| Corriente nominal de cortocircuito condicional Iq (EF001444) | 3 kA |
| Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) | 25.2 kW |
| Intensidad nominal permanente Iu (EF001389) | 63 A |
| Apto para montaje frontal de 4 orificios (EF007247) | No |
| Apto para montaje frontal central (EF007248) | No |
| Accionamiento motorizado opcional (EF007386) | No |
| Corriente permanente asignada con AC-21, 400 V (EF009165) | 63 A |
| Apto para la instalación del distribuidor (EF007262) | Sí |
| Profundidad (EF000049) | 67.2 mm |
| Grado de protección (IP), frontal (EF003118) | IP20 |
| Anchura (EF000008) | 70 mm |
