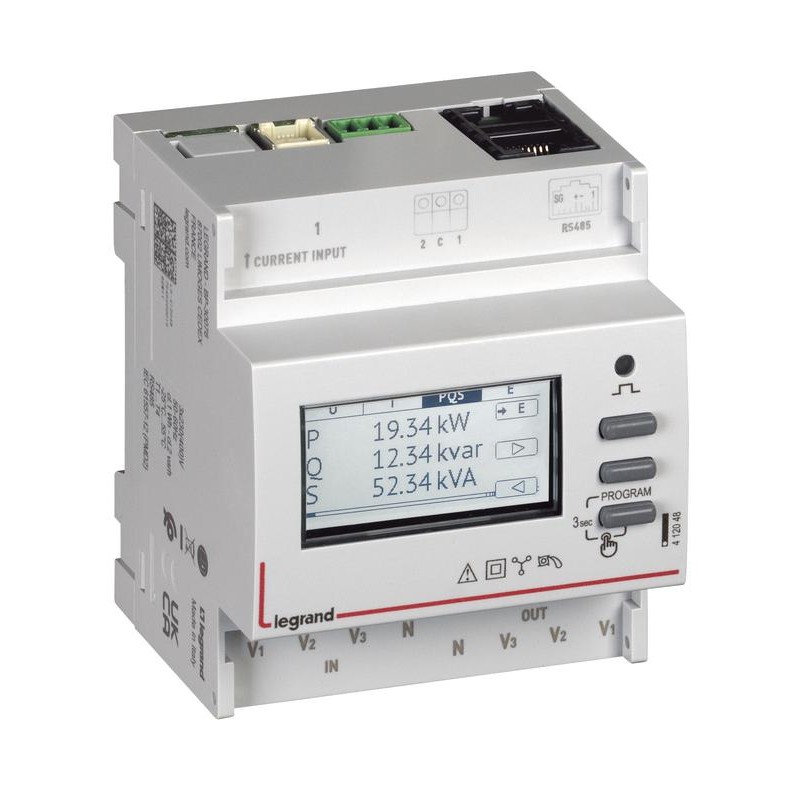

412048 LEGRAND MULTIFUNCIÓN MODULAR ROGOWSKI

Los contadores de energía modulares EMDX³ permiten la medida de energía eléctrica activa y reactiva consumida/producida por un circuito monofásico o trifásico aguas abajo del contador de distribución de energía. Muestran el consumo de energía del circuito medido, así como otros valores, y los transmiten a sistemas de supervisión o gestión de la energía. La visualización también se realiza en el propio producto mediante una pantalla LCD, y algunos contadores cumplen la normativa MID para la refacturación de la energía consumida. Las centrales EMDX³ contabilizan las energías consumidas por los diferentes circuitos, miden los valores eléctricos (corriente, tensión, potencia...) o analógicos (temperatura) para verificar el correcto funcionamiento de la instalación. Supervisan la calidad de la energía mediante el análisis de armónicos y la medida de la energía reactiva, y comunican los valores medidos a los sistemas de supervisión o gestión de energía, con el objetivo de optimizar los consumos y la calidad energética de los circuitos eléctricos. La instalación es posible sobre carril DIN, trascuadro o en la puerta del armario eléctrico.

Tipo de montaje	Carril DIN
Amperímetro	Si
Contador de energía reactiva	Si
Cuentarrevoluciones	No
Medidor de frecuencia	Si
Contador de impulsos	No
Voltímetro	Si
Medidor de potencia activa	Si
Clase de precisión de energía activa según IEC 62053-22	Otros
Clase de precisión de energía reactiva según IEC 62053-22	Otros
Frecuencia de muestreo	5000 Hz
Número de entradas de medida de tensión	3
Número de entradas de medida de corriente	3
Tipo de tensión de alimentación	CA
Tensión de alimentación 50 Hz CA (Min-Max)	197-264 V
Tensión de alimentación 60 Hz CA (Min-Max)	197-264 V
Rango de medición de frecuencia (Min-Max)	45-65 Hz
Pantalla	LCD
Monitor remoto	No
Resolución pantalla (horizontal)	256 px
Resolución pantalla (vertical)	240 px
Número de entradas analógicas	0
Número de salidas analógicas	0
Número de entradas digitales	2
Número de salidas digitales	0
Conexión Ethernet	0
Soporta protocolo para IEC 61850 Ethernet	No

Soporta protocolo para OPC UA PubSub	No
Soporta el protocolo PROFIBUS	No
Soporta el protocolo Modbus	Si
Soporta el protocolo PROFINET IO	No
Soporta el protocolo para otros sistemas bus	No
Con registro de auditoría (registro de auditoría)	No
Con firma de firmware	No
Con registro de eventos de seguridad (registro de eventos de seguridad)	No
Con control de acceso basado en roles (RBAC)	No
Servidor web con protocolo de transferencia HTTPS	No
Anchura	71.2 mm
Altura	83 mm
Profundidad	66 mm
Grado de protección (IP), frontal	Otros
Profundidad de instalación	49.2 mm
Clase de protección (IP)	IP54
Temperatura de funcionamiento (Min-Max)	-25-55 °C
Temperatura de almacenamiento (Min-Max)	-25-70 °C
Tipo de tensión	CA
Voltaje nominal (Min-Max)	190-265 V
Frecuencia (Min-Max)	47-63 Hz
Indicación de marcas de los bornes de conexión	Si
Método de conexión	Abrazadera de enchufe
Contiene pila y/o acumulador	No
Pila o acumulador (Pack1)	No aplicable
Objeto conectado	No
