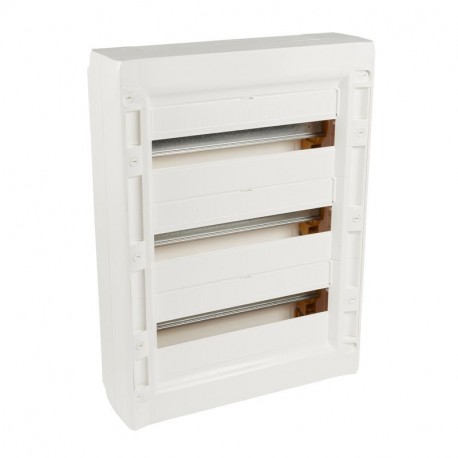

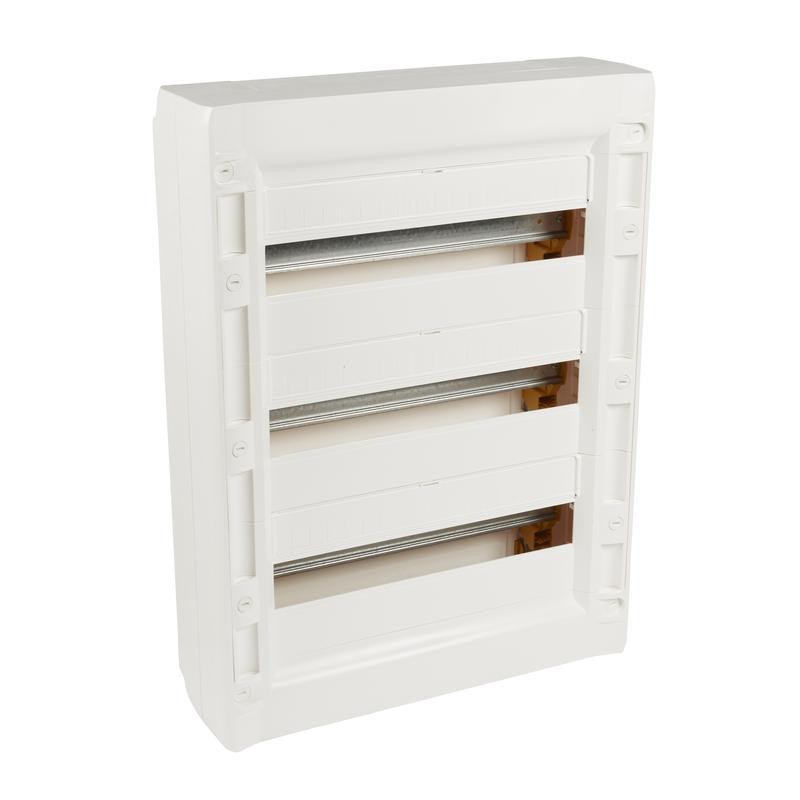

401668 LEGRAND CAJA DE SUPERFICIE 3X18 MOD.

Caja superficie 3x18 módulo. Cajas modulares de 18 módulos - Capacidad 18 módulos por fila - Blanco RAL 9003 - Cajas totalmente reversibles (chasis, caja, puerta) - Suministradas con: - chasis extraíble y pivotante equipado con perfiles DIN de 2 posiciones (para mecanismos modulares o DPX³ 160). Los perfiles se pueden desmontar individualmente sin herramientas. - entradas de cables (superior e inferior) desmontables sin herramientas - placas con cierre de 1/4 de vuelta, desmontables individualmente - etiquetas adhesivas para identificar los circuitos - bornas de tierra - Distancia entre perfiles: 150mm. - Pueden equiparse con placas de montaje perforadas y placas cubrebornas ciegas para el montaje de productos no modulares (a partir de 2 filas) - Suministrados sin puerta Número de filas: 3 Número de módulos: 54 Altura: 600mm. XL³ 125 - cajas modulares de superficie de 18 a 70 módulos - IP 40 - IK 09 con puerta - IP 40 - IK 08 sin puerta - Clase II - Auto extinguible: resistencia la hilo incandescente 750 ºC - Conformes a las normas IEC 60439-3 e IEC 60670-24.

Tipo de montaje	Montado superficial (escayola)
Número de filas	3
Ancho en número de espacios modulares	18
Tipo de cobertura	Opcional
Versión de la cubierta	Con muesca
Tipo de puerta	Único
Tapa/puerta transparente	No
Puerta de transmisión de señal	Si
Con candado	Si
Tipo de cierre	Cilindro
Material de carcasa	Plástico
Profundidad de instalación	124 mm
Altura de la instalación	596 mm
Anchura de montaje	446 mm
Profundidad interna	128 mm
Borne de tierra	Si

Borne neutro	No
Carril DIN	Si
Con placa de montaje	No
Posibilidad de extensión	No
Color	Blanco
Versión de CEM	No
Número RAL	9003
Clase de protección (IP)	IP40
Altura	600 mm
Anchura	450 mm
Profundidad	128 mm
Capacidad del cuadro (n.º de módulos)	54
Resistencia al impacto	IK08
Temperatura de funcionamiento	-5-40 °C
Temperatura de almacenamiento	-20-70 °C
Equipado con protección de placa impermeable	No

ETIM for 401668 Sistemas de distribución eléctrica (incluidos cuadros de control) (EC000214)

Característica	Valor
Altura (EF000040)	600 mm
Tipo de puerta (EF004464)	EV000426
Profundidad interna (EF001131)	128 mm
Tapa/puerta transparente (EF006244)	No
Tipo de cierre (EF004462)	Cilindro
Grado de protección (IP) (EF005474)	IP40
Carril DIN (EF001134)	Sí
Material de carcasa (EF001596)	Plástico
Con candado (EF006306)	Sí
Método de montaje (EF000003)	Montado superficial (escayola)
Número de filas (EF000266)	3
Versión de la cubierta (EF009212)	Con muesca
Puerta de transmisión de señal (EF015941)	Sí
Número RAL (EF000116)	9003
Profundidad de instalación (EF000218)	124 mm
Tipo de cobertura (EF000339)	Opcional
Con placa de montaje (EF000118)	No
Posibilidad de extensión (EF001088)	No
Ancho en número de espacios modulares (EF002950)	18
Altura de la instalación (EF000332)	596 mm
Versión de CEM (EF001062)	No
Borne neutro (EF015777)	No
Borne de tierra (EF015776)	Sí
Profundidad (EF000049)	128 mm
Color (EF000007)	Blanco
Anchura (EF000008)	450 mm
Anchura de montaje (EF000846)	446 mm
