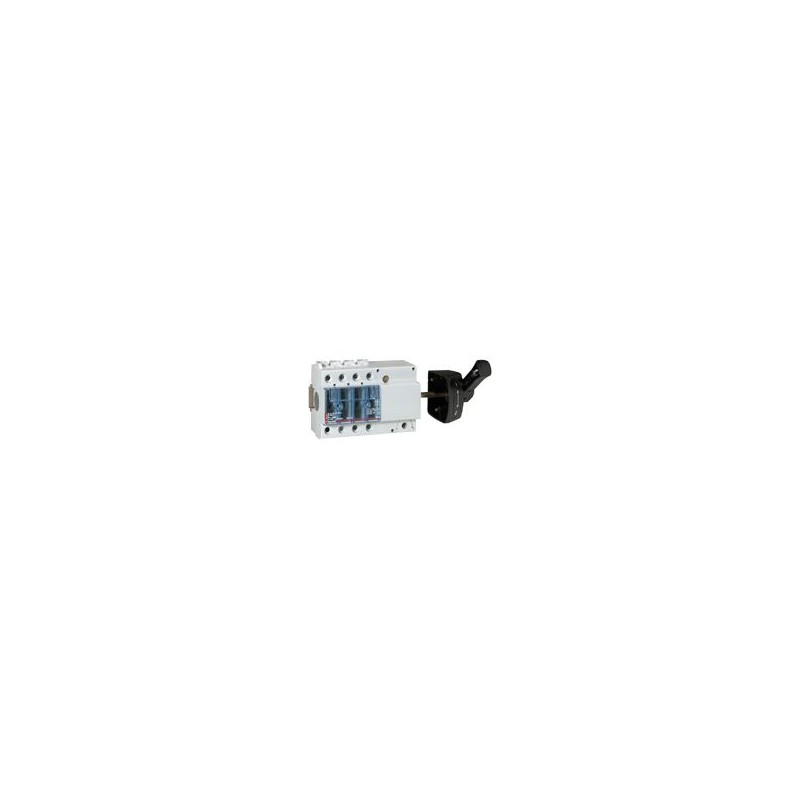

022516 LEGRAND INTERRUPTOR VISTOP 63A 3P ML

Interruptor seccionador 3 polos 63A Mando lateral Borna 50mm². 63A - maneta negra - Mando lateral - Número de módulos: 7. Vistop 63 a 160A - interruptores seccionadores - Interruptores seccionadores de seguridad que aseguran el corte en carga, por seccionamiento visible y acción positiva de los contactos - Doble corte de los polos por contactos autolimpiantes con activación y desactivación bruscas - Bloqueo de maneta por candado en posición abierta: de 1 a 3 candados Ø6mm ref. 0 227 97 - Portaetiquetas para señalización de los circuitos - Conexión por bornas de jaula con apriete por tornillo Pz2 para 63 A, y por llave de 6 caras de 100 a 160A - fijación con tornillo o en carril simétrico EN 60715 (en carril solo para el Vistop 63 A) - 2 versiones para tapa cubrebornas: - Mando lateral directo derecho o izquierdo exterior, incluye junta que asegura la sujeción del IP (55 máx.) del revestimiento, tornillería, plantilla autoadhesiva para los taladros, eje de prolongación de 30 a 170mm - Mando frontal directo o exterior con ref. 0 227 32 debe pedirse por separado - Posibilidad de añadir un interruptor seccionador auxiliar 2P - 16A, ref. 0 227 22 y uno o dos contactos auxiliaresA + C ref. 0 227 04/07.

Ejecución como interruptor principal	Si
Ejecución como interruptor de mantenimiento/reparación	Si
Ejecución como interruptor de seguridad	No
Ejecución como dispositivo de parada de emergencia	No
Ejecución como conmutador-inversor	No
Tensión de funcionamiento nominal máxima Ue CA	690 V
Tensión nominal de funcionamiento	690-690 V
Intensidad nominal permanente Iu	63 A
Corriente permanente asignada con AC-21, 400 V	63 A
Resistencia de corriente nominal de corta duración Icw	2.5 kA
Potencia de funcionamiento nominal a 400 V CA-23	35 kW
Poder de corte a 400 V	35 kW
Corriente nominal de cortocircuito condicional Iq	7 kA
Número de polos	3
Número de contactos auxiliares normalmente cerrados	0
Número de contactos auxiliares normalmente abiertos	0

Número de contactos auxiliares como contacto de cambio	0
Accionamiento motorizado opcional	No
Accionamiento motorizado integrado	No
Liberación de tensión opcional	No
Construcción del dispositivo	Técnica integrada fija para dispositivo integrado
Montaje en suelo	No
Apto para montaje frontal de 4 orificios	Si
Apto para montaje frontal central	Si
Apto para la instalación del distribuidor	Si
Apto para montaje intermedio	No
Color del elemento de accionamiento	Negro
Ejecución del elemento accionador	Maneta
Interbloqueable	Si
Tipo de conexión del circuito de corriente principal	Conexión roscada
Grado de protección (IP), frontal	IP2X

ETIM for 022516 Interruptores de baja tensión (EC000216)

Característica	Valor
Ejecución como interruptor de seguridad (EF006985)	No
Ejecución como interruptor de mantenimiento/reparación (EF006986)	Sí
Número de contactos auxiliares normalmente abiertos (EF001376)	0
Tensión de funcionamiento nominal máxima Ue CA (EF007355)	690 V
Ejecución como interruptor principal (EF006981)	Sí
Número de contactos auxiliares como contacto de cambio (EF003531)	0
Número de contactos auxiliares normalmente cerrados (EF001377)	0
Interbloqueable (EF006281)	Sí
Resistencia de corriente nominal de corta duración Icw (EF007050)	2.5 kA
Liberación de tensión opcional (EF007491)	No
Construcción del dispositivo (EF008240)	Técnica integrada fija para dispositivo integrado
Número de polos (EF001391)	3
Tipo de conexión del circuito de corriente principal (EF006819)	Conexión roscada
Ejecución como dispositivo de parada de emergencia (EF006959)	No
Accionamiento motorizado integrado (EF006697)	No
Ejecución como conmutador-inversor (EF009408)	No
Ejecución del elemento accionador (EF006976)	Maneta
Corriente nominal de cortocircuito condicional Iq (EF001444)	7 kA
Potencia de funcionamiento nominal a 400 V CA-23 (EF007027)	35 kW
Intensidad nominal permanente Iu (EF001389)	63 A
Apto para montaje frontal de 4 orificios (EF007247)	Sí
Apto para montaje frontal central (EF007248)	Sí
Poder de corte a 400 V (EF009166)	35 kW
Apto para montaje intermedio (EF007264)	No
Accionamiento motorizado opcional (EF007386)	No
Color del elemento de accionamiento (EF007167)	Negro
Corriente permanente asignada con AC-21, 400 V (EF009165)	63 A
Apto para la instalación del distribuidor (EF007262)	Sí
Tensión nominal de funcionamiento (EF001435)	690 V
Grado de protección (IP), frontal (EF003118)	IP2X
