LEGRANDMINUTERÍAS/INTERRUPTORES HORARIOS003701 LEGRAND MINUTERO MODULAR 16A

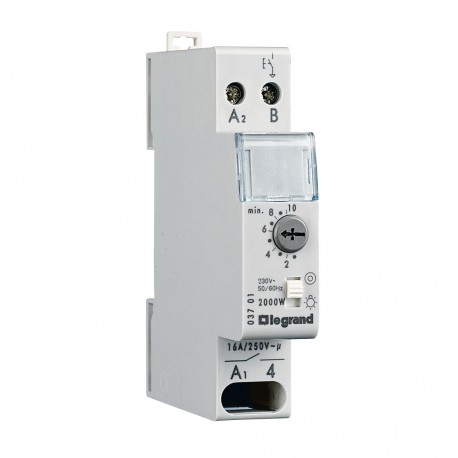

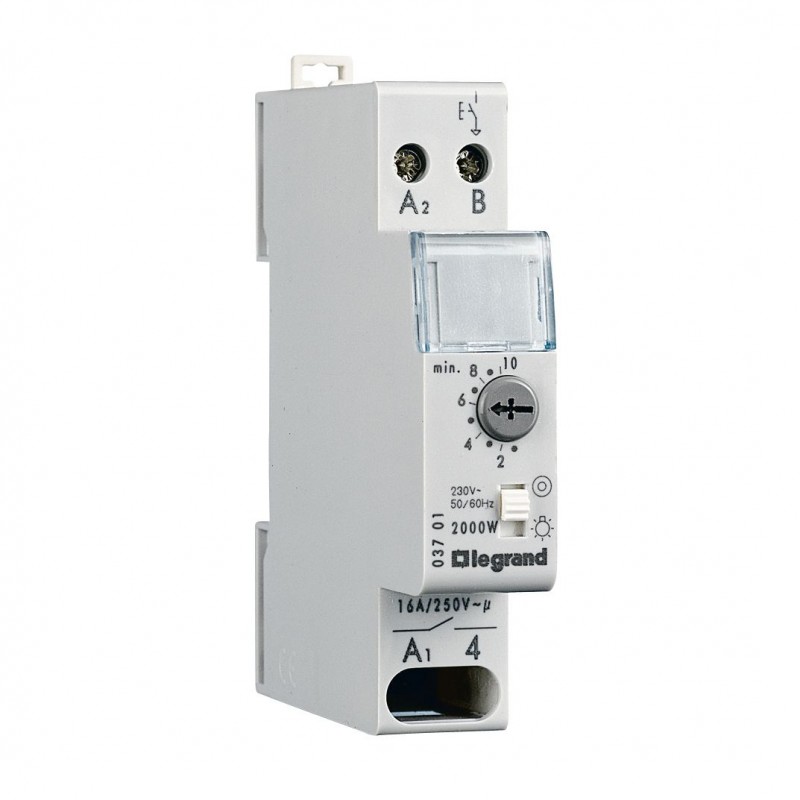

LEGRAND 003701 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

003701 LEGRAND MINUTERO MODULAR 16A

Código: 003701

Fabricante: LEGRAND

Descripción:

MINUTERO MODULAR 16A
Minutería - 16A - 230V~ - 50/60Hz

Categorías:

  • Aparamenta para montaje en carril DIN / armario > Temporizador de luz de escalera
  • LEGRAND > MINUTERÍAS/INTERRUPTORES HORARIOS

Producto nuevo en su embalaje original con todas las garantías y certificaciones de LEGRAND

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 46,01 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 5 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

MÁS INFORMACIÓN

MINUTERIA 16A 1 Módulo LEXIC. Minutería - 230V~ - 50/60 Hz - Temporización regulable de 30 seg a 10min - Contacto de marcha forzada manual - Salida 16A - 250V~ - 3680 W incandescente, 2000 W halógena- 230V~ - 1000VA fluorescente compensado en serie - 1000VA fluorescente compensado en paralelo máx 70 µF - Conexión con 3 o 4 hilos - Admite un número ilimitado de pulsadores no luminosos o 50 pulsadores luminosos como máximo con un indicador de neón de 1 mA máximo - Iluminación permanente - Número de módulos: 1. Minuterías electrónicas - Aceptan el paso del peine de alimentación - Alimentación: 230V~ - 50/60 Hz - Aseguran la puesta en marcha de un circuito de iluminación durante un tiempo determinado - Autoprotección en caso de pulsador bloqueado.
FunciónElectrónico
Tipo de montajeCarril DIN
Ancho en número de espacios modulares1
Profundidad de instalación70 mm
Número de contactos normalmente abiertos1
Tensión de control 1230-230 V
Tipo de tensión de control 1CA
Frecuencia de tensión de control 150-60 Hz
Corriente nominal de conmutación16 A
Corriente máxima de conmutación (cos phi = 0,6)13 A
Retardo de liberación0.5-10 min
Botón de encendido de lámparas de incandescencia50 mA
Sistema de cableadoConfiguración de 3 y 4 cables
Advertencia de apagadoNinguno
Función de sobrecorriente seleccionableNo
Conexión descendenteRepetitivo
Tensión de alimentación250-250 V
Tipo de tensión de alimentaciónCA
Carga máxima de lámpara incandescente2000 W
Carga máxima de la lámpara fluorescente1000 VA
Carga máxima de la lámpara fluorescente (circuito dúo)1000 VA
Carga máxima de la lámpara fluorescente (compensado en paralelo)120 VA
Anchura17.5 mm
Altura83 mm
Profundidad60 mm
Resistencia al impactoIK04
Clase de protección (IP)IP30
Temperatura de funcionamiento-10-55 °C
Temperatura de almacenamiento-10-60 °C
Sentido del suministro eléctricoOtros
Indicación de marcas de los bornes de conexiónSi
Libre de halógenosSi
Método de conexiónTerminal enroscado
Capacidad de los bornes1.5-4 mm²
Tipo de conexiónCable
Espacio de la etiqueta/área de impresiónSi

ETIM for 003701 Aparamenta para montaje en carril DIN/armario (EC000297)

CaracterísticaAdvertencia de apagado (EF002961)
ValorNinguno
CaracterísticaCorriente máxima de conmutación (cos phi = 0,6) (EF004920)
Valor13 A
CaracterísticaConexión descendente (EF002962)
ValorRepetitivo
CaracterísticaTensión de alimentación (EF004127)
Valor250 V
CaracterísticaMétodo de montaje (EF000003)
ValorCarril DIN
CaracterísticaSistema de cableado (EF002960)
ValorConfiguración de 3 y 4 cables
CaracterísticaTipo de tensión de control 1 (EF002954)
ValorCA
CaracterísticaTensión de control 1 (EF002952)
Valor230 V
CaracterísticaRetardo de liberación (EF001129)
Valor0.5 min
CaracterísticaProfundidad de instalación (EF000218)
Valor70 mm
CaracterísticaFrecuencia de tensión de control 1 (EF002956)
Valor50 Hz
CaracterísticaFunción (EF000030)
ValorElectrónico
CaracterísticaCarga máxima de la lámpara fluorescente (EF004971)
Valor1000 VA
CaracterísticaTipo de tensión de alimentación (EF002991)
ValorCA
CaracterísticaAncho en número de espacios modulares (EF002950)
Valor1
CaracterísticaCarga máxima de lámpara incandescente (EF004952)
Valor2000 W
CaracterísticaCarga máxima de la lámpara fluorescente (compensado en paralelo) (EF004973)
Valor120 VA
CaracterísticaCarga máxima de la lámpara fluorescente (circuito dúo) (EF004972)
Valor1000 VA
CaracterísticaNúmero de contactos normalmente abiertos (EF008256)
Valor1
CaracterísticaFunción de sobrecorriente seleccionable (EF008074)
ValorNo
CaracterísticaCorriente nominal de conmutación (EF006706)
Valor16 A
CaracterísticaBotón de encendido de lámparas de incandescencia (EF006707)
Valor50 mA
