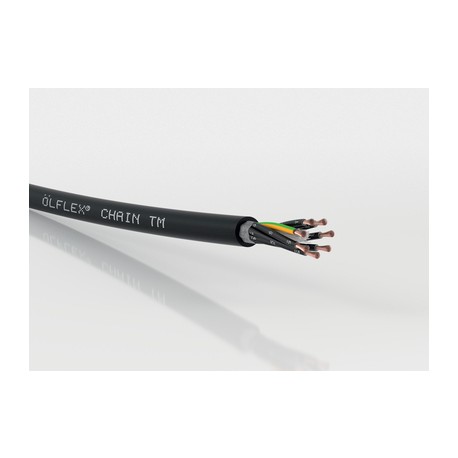

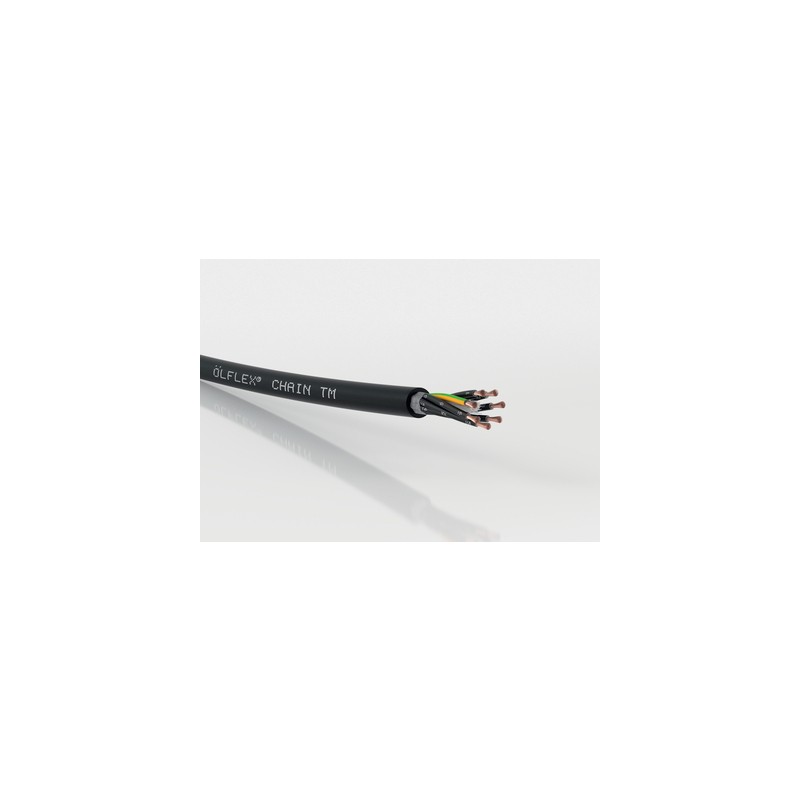

8716180 LAPP ÖLFLEX CHAIN TM 18G16AWG

Beneficios

• Las múltiples certificaciones proporciona varias posibilidades de uso, reduce la variedad de productos a emplear y ahorra costes de almacenamiento
• Las certificaciones TC-ER y MTW permiten el tendido abierto en bandejas de cables, así como el uso en maquinaria industrial utilizando un solo cable
• Resistene a lubricantes a base de aceite mineral y otros productos químicos
• Ideal para fabricantes de maquinaria y aparatos orientados a la exportación debido elevada aceptación normativa por parte del código nacional eléctrico norteamericano NFPA70/NEC (National Electrical Code)
• Apto para su uso permanente en exteriores,dentro del rango de temperaturas indicado

Ámbito de uso

• Para cadenas portacables o partes móviles de máquinas
• Tendido abierto fijo en y entre bandejas de cable y maquinaria industrial según NEC
• Maquinaria industrial y máquina-herramienta
• Instalaciones eólicas
• Robots lineales, equipos de manipulación automatizados

Características de producto

• Mayor resistencia a aceites según UL OIL RES I y UL OIL RES II.
• No propagador de incendio según CSA FT4; UL (Ensayo vertical)
• Resistente a la luz solar; enterrado directo
• Resistente al agua, UL 75°C mojado

Norm references / Approvals

• Certificación EE. UU (UL) y UL AWM: TC-ER Tray Cable-Exposed Run MTW Machine Tool Wire "Constant Flexing" WTTC Wind Turbine Tray Cable PLTC-ER Power Limited Tray Cable ITC Instrumentation Tray Cable DP-1 Data Processing Cable AWM Style 20886
• Certificación Canadá c(UL) y CSA AWM: CIC/TC Control Instrumentation, Cable/Tray Cable FT4, AWM I/II A/B FT4
• Class 1 Division 2 según artículo NEC 501
• Uso en cadenas portacables: por favor, preste atención a las directrices de montaje del apéndice T3.

Composición de producto

• Hilos extrafinos de cobre desnudo
• Aislante del conductor: PVC con revestimiento de nailon
• Conductores trenzados formando capas y con pasos de trenzado cortos
• Envolvente no tejida
• Outer jacket: Specially formulated thermoplastic polymer
• Color de cubierta: negro (similar a RAL 9005)

Clasificación ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descripción de clase ETIM 5.0: cable de control

Código de identificación de conductores

• Negro con números blancos

Formación del conductor

• Hilo extrafino, conforme a VDE 0295 CIase 6 / IEC 60228 CIase 6

Movimiento de torsión en WTG

• TW-0 y TW-2, consulte el apéndice T0

Radio de curvatura mínimo

• Flexible: a partir de 7,5 x diámetro exterior
• Instalación fija: 4 x diámetro exterior

Tensión nominal

• UL/CSA: 600 V (TC, MTW, CIC), 1000 V (WTTC, AWM)
• IEC: U₀/U 300/500 V

Ciclos de flexión continuos

• Véase la tabla de selección A2-1 en el anexo de nuestro catálogo Online

Tensión de prueba

• 2000 V

Conductor de protección

• G = con conductor de protección AM/VE

Rango de temperaturas

• Instalación fija: de -40°C (-25°C UL TC) hasta +90°C (UL TC, MTW, conforme a AWM +105°C)
• Móvil: de -25°C a +90°C (conforme a UL MTW)
