700702 ÖLFLEX VFD 2XL 4G4 LAPP ÖLFLEX VFD 2XL 4G4 12/4C

Beneficios

• Grosor reducido de la pared de aislamiento, por lo tanto ahorra espacio de instalación
• Sus múltiples certificados permiten reducir las existencias de diferentes productos, disminuyendo así los costes de almacenamiento
• Económico, de fácil instalación, ya que no precisa de canalizaciones cerradas (apto para instalaciones abiertas)
• La construcción de baja capacidad permite mayores longitudes de cable entre convertidor y accionamiento
• Con homologación UL TC-ER y c(UL) CIC/TC

Ámbito de uso

• Cable de conexión entre el convertidor de frecuencia y el motor
• Para instalación fija o movimiento
  ocasional.
• Atmósferas potencialmente explosivas (Class 1 Division 2) según artículo NEC 501
• Ingeniería de planta
• Maquinaria industrial y máquina-herramienta

Características de producto

• Resistente a aceites según UL OIL RES I & II
• No propagador de incendio según CSA FT4; UL (Ensayo vertical)
• 90°C Wet or Dry; -40°C Cold Bend;-25°C Cold Impact
• Resistente a la luz solar; enterrado directo

Norm references / Approvals

• UL TC-ER (Exposed Run) según UL 1277
• Class 1 Division 2 según artículo NEC 336, 501
• Cable flexible Motor Supply según UL 2277
• c(UL) CIC/TC FT4; cRU AWM I/II A/B FT4
• CE (50V - 1kV)

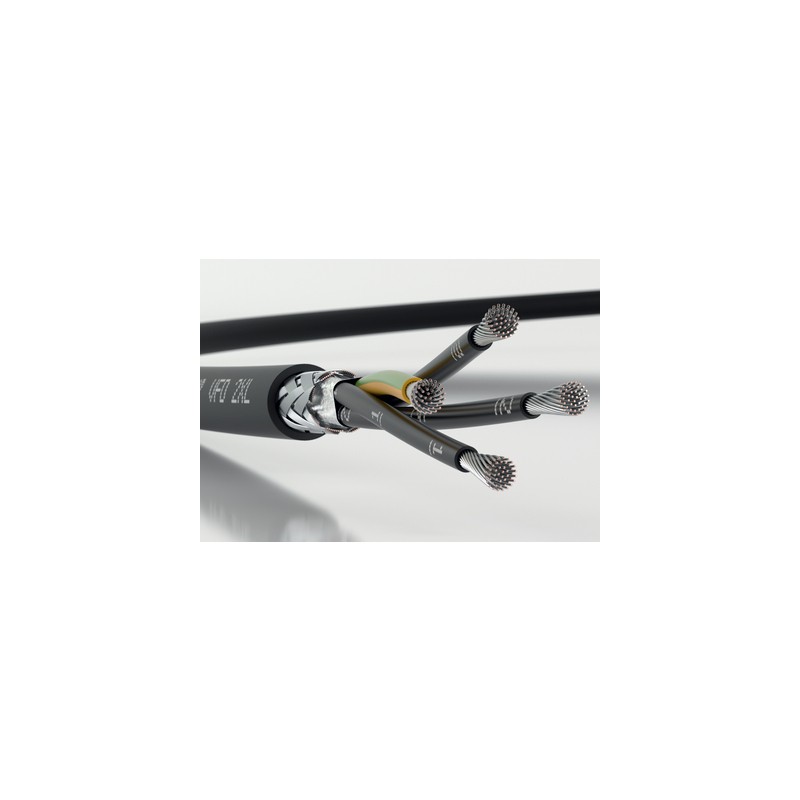

Composición de producto

• Conductor formado por hilos finos de cobre estañado
• Aislante del conductor: XLPE
• Cinta longitudinal de aluminio.
• Pantalla de trenza de hilos de cobre estañado
• Cubierta exterior: elastómero termoplástico formulado especialmente (TPE), negro

Clasificación ETIM 5

• ETIM 5.0 Class-ID: EC000057
• Descripción de clase ETIM 5.0: cable de alimentación de bajo voltaje

Clasificación ETIM 6

• ETIM 6.0 Class-ID: EC000057
• ETIM 6.0 Class-Description: cable de corriente de arranque

Código de identificación de conductores

• Negro con números blancos

Certificaciones

• EE. UU.: UL TC-ER, WTTC, alimentación de motor flexible
  Canadá: c(UL) CIC/TC FT4, cRU AWM I/II A/B FT4

Formación del conductor

• Hilos finos

Radio de curvatura mínimo

• Uso flexible ocasional: 15 x diámetro exterior
• Instalación fija: 7,5 x diámetro exterior

Tensión nominal

• UL TC: 600V/2000V
  UL Flexible Motor Supply: 1000V
  c(UL) CIC/TC: 600V
  cRU AWM: 1000V
• IEC U₀/U: 600/1000 V

Tensión de prueba

• 6000 V

Conductor de protección

• G = con conductor de protección AM/VE

Rango de temperaturas

• Uso flexible ocasional: de -25°C a +90°C
  Instalación fija: de -40°C a +90°C
