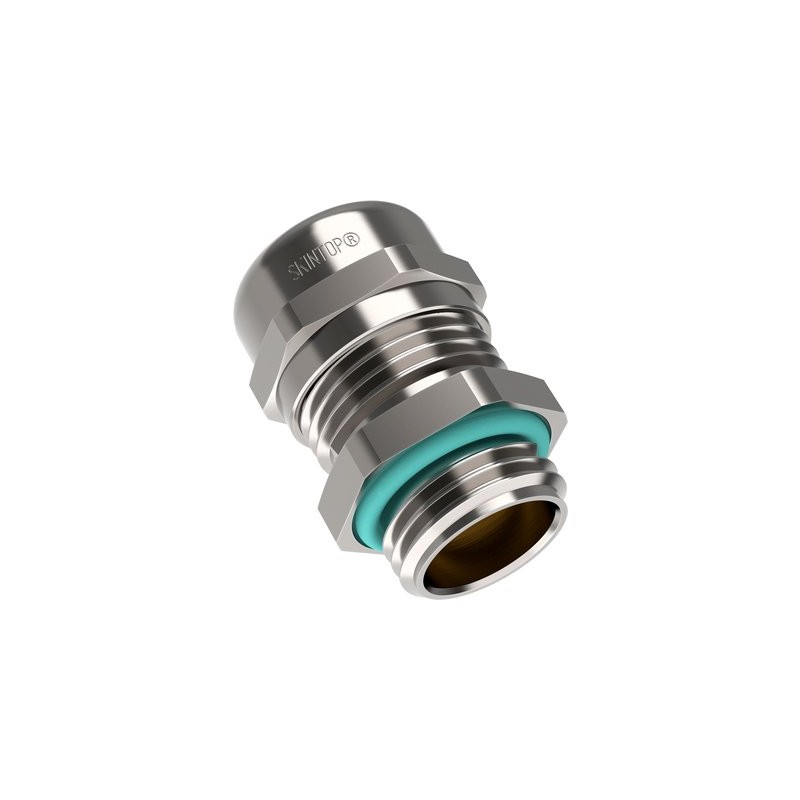

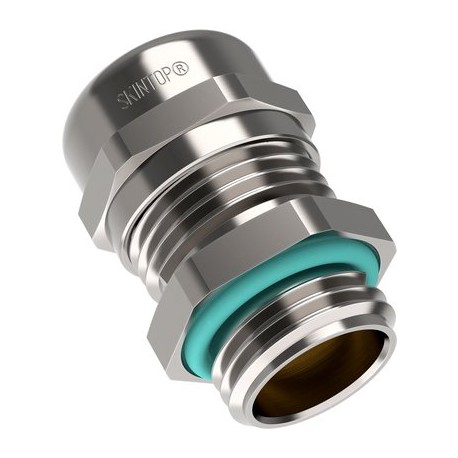

53112547 LAPP SKINTOP MS-HF-M BRUSH M63

Beneficios

• Protección óptima contra EMC mediante un exclusivo cepillo de latón de 360°, que establece un contacto de baja resistencia entre el blindaje de cobre trenzado y la rosca.
• Protección fiable contra EMC incluso después del desmontaje y la nueva instalación, ya que la malla de apantallamiento de cobre no se ve dañada por el cepillo de latón.
• Los materiales libres de halógenos favorecen el uso del producto en áreas públicas.
• Instalación segura, rápida y sencilla.

Ámbito de uso

• Para la inserción conforme a CEM de cables apantallados con trenza de cobre
• Para su uso en sistemas de control, motores y convertidores de frecuencia.
• Uso conforme a las normas en vehículos ferroviarios (comportamiento frente al fuego de acuerdo con DIN EN 45545-2:2016-02, conjuntos de requisitos R22 y R23, niveles de riesgo HL1, HL2 y HL3).
• Apto para uso en exteriores, teniendo en cuenta el rango de temperatura.
• Nota: para carcasas pintadas, anodizadas o con recubrimiento en polvo, utilice la contratuerca SKINDICHT® SM-PE-M para la compensación de potencial.

Norm references / Approvals

• DIN EN 45545-2 (HL3)
• DIN EN 45545-3 (E30)

Composición de producto

• Tuerca métrica según DIN EN 60423
• Basado en la información técnica de la DIN IEC 62444

Aviso

• Para un mejor contacto en carcasas pintadas, anodizadas o con recubrimiento acabado en polvo, necesitará nuestra contratuerca CEM SKINDICHT® SM-PE-M

Clasificación ETIM 5

• ETIM 5.0 Class-ID: EC000441
• Descripción de clase ETIM 5.0: prensaestopas

Clasificación ETIM 6

• ETIM 6.0 Class-ID: EC000441
• ETIM 6.0 Class-Description: Prensaestopas

Aviso

• Dimensiones de instalación y pares de apriete, consulte el Apéndice T21

Material

• Body: nickel plated brass
  Insert: halogen-free polyamide acc. to UL 94 V0
  EMC-brush: brass wire
  Sealing: special elastomere
  O-ring: special elastomere

Grado de protección:

• IP 68 - 5 bar

Rango de temperaturas

• Móvil: de -25 °C a +100 °C
• Estática: de -40°C a +100°C
