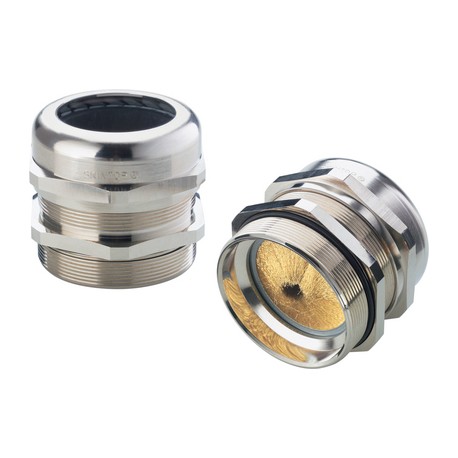

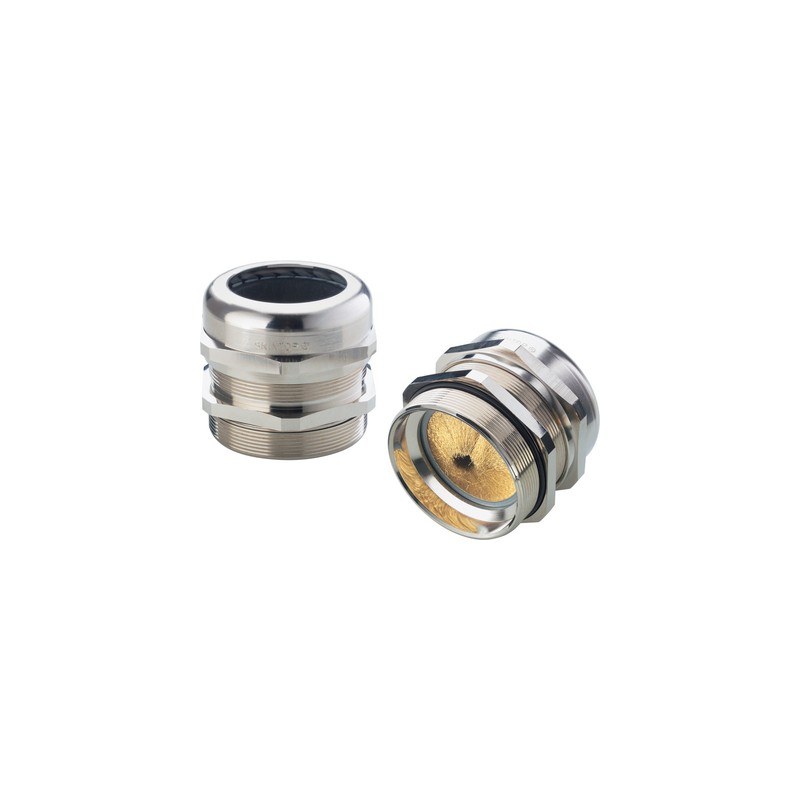

53112507 LAPP SKINTOP MS-M BRUSH 20x1,5

Beneficios

• Protección óptima contra EMC mediante un exclusivo cepillo de latón de 360°, que establece un contacto de baja resistencia entre el blindaje de cobre trenzado y la rosca.
• Protección fiable contra EMC incluso después del desmontaje y la nueva instalación, ya que la malla de apantallamiento de cobre no se ve dañada por el cepillo de latón.
• Instalación segura, rápida y sencilla.
• El innovador sistema de agarre de lamelas doble en los tamaños M75 x 1,5 hasta M110 x 2 simplifica el montaje y evita el efecto de palanca en cables pesados.
• El mejor sellado posible garantiza un grado de protección IP 68 (10 bar) e IP 69.

Ámbito de uso

• Para la inserción conforme a CEM de cables apantallados con trenza de cobre
• Para su uso en sistemas de control, motores y convertidores de frecuencia.
• La variante "XL" es apta especialmente para carcasas de pared gruesa gracias a la rosca de conexión especialmente larga.
• Apto para uso en exteriores, teniendo en cuenta el rango de temperatura.
• Nota: para carcasas pintadas, anodizadas o con recubrimiento en polvo, utilice la contratuerca SKINDICHT® SM-PE-M para la compensación de potencial.

Norm references / Approvals

• UL File Nr. E79903

Composición de producto

• Tuerca métrica según DIN EN 60423
• Basado en la información técnica de la DIN IEC 62444

Aviso

• Para un mejor contacto en carcasas pintadas, anodizadas o con recubrimiento acabado en polvo, necesitará nuestra contratuerca CEM SKINDICHT® SM-PE-M

Clasificación ETIM 5

• ETIM 5.0 Class-ID: EC000441
• Descripción de clase ETIM 5.0: prensaestopas

Clasificación ETIM 6

• ETIM 6.0 Class-ID: EC000441
• ETIM 6.0 Class-Description: Prensaestopas

Aviso

• Dimensiones de instalación y pares de apriete, consulte el Apéndice T21

Material

• Cuerpo: latón niquelado Tuerca de sombrerete: latón niquelado Inserto: poliamida Cepillo CEM: alambre de latón Anillo obturador: elastómero Junta tórica: elastómero

Grado de protección:

• IP 68 - 10 bar (M12 - M110)
  IP 69 (M12 - M63)
  NEMA Type 1, 4x, 6, 12

Rango de temperaturas

• Móvil: de -25 °C a +100 °C
• Estática: de -40°C a +100°C
