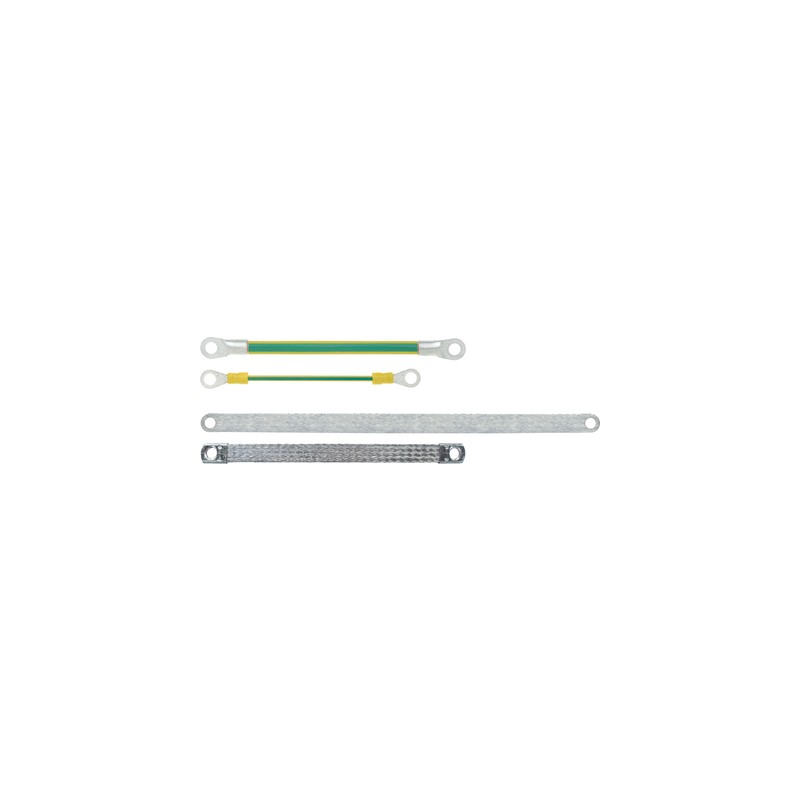

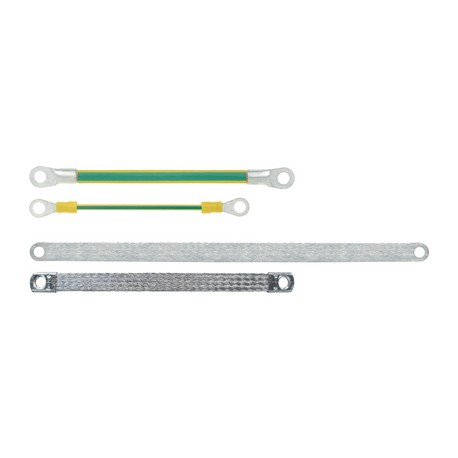

4571122 LAPP Ground Strap 1X25/M6/170mm GN/YE

Ámbito de uso

• Construcción de cuadros eléctricos
• Las medidas en materia de seguridad de protección en tierra están prescritas por norma

Características de producto

• Longitud establecida para los tornillos M6 y M8

Norm references / Approvals

• Número de registro UL: E501239, ver tabla

Composición de producto

• Bridas de toma a tierra:
  - Conductores trenzados de hilos de cobre desnudos
  - Aislante de cobre con base de PVC
  - Preformadas con anillos para terminales de cable
• Cables de toma de tierra planas con terminales:
  - Conductores trenzados de hilos de cobre
  estañado
  - Extremos soldados
• Abrazaderas de tierra planas con manguitos:
  - Abrazaderas de hilos de cobre estañado
  - Montadas con manguitos de contacto prensados

Clasificación ETIM 5

• ETIM 5.0 Class-ID: EC000490
• Descripción de clase ETIM 5.0: accesorios para puesta a tierra e iluminación

Clasificación ETIM 6

• ETIM 6.0 Class-ID: EC000490
• ETIM 6.0 Class-Description: accesorios para puesta a tierra y protección contra rayos

Código de identificación de conductores

• Cintas de puesta a tierra verde/amarillo con terminales

Formación del conductor

• Bridas de toma de tierra precableada
  IEC 60 228 Clase 6
  Brida de toma de tierra plana precableada
  IEC 60 228 Clase 6, estañada
• Hilo extrafino

Radio de curvatura mínimo

• Cintas de puesta a tierra con terminales
  7 x diámetro exterior
  Cintas planas de puesta a tierra con terminales
  2 x espesor de la cinta

Tensión de prueba

• Brida de toma de tierra precableada
  2500 V

Rango de temperaturas

• Brida de toma de tierra precableada
  -30 °C hasta +70 °C
  Brida plana de toma de tierra precableada
  -5 °C hasta +70 °C
