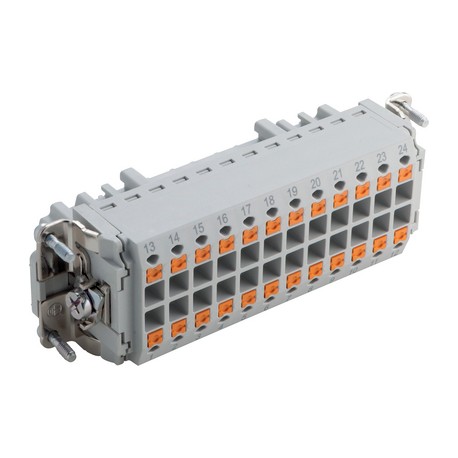

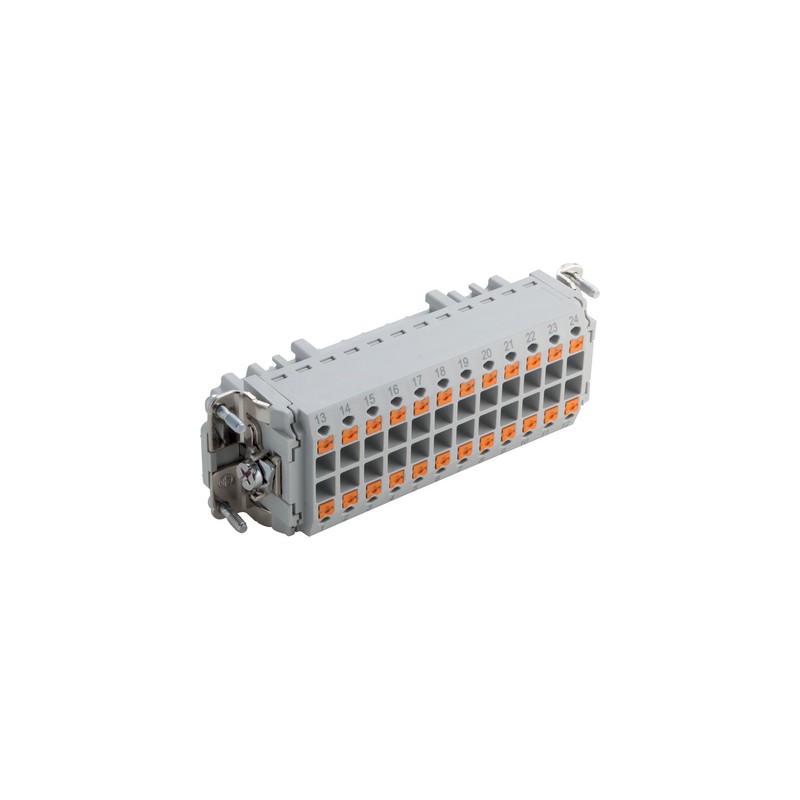

44423207 EPIC H-BE 24 BP LAPP EPIC H-BE 24 BP

Beneficios

• La inserción de los conductores con terminales en los insertos Push-In da seguridad al montaje, además de un gran ahorro de tiempo de instalación, sin uso de herramientas
• Desmontaje e inserción de cables fácil, tan sólo apretando el botón naranja
• Toma de prueba para ensayar fácilmente los insertos Push-In para un estándar de 2mm
• Railway applications
  - Fire protection on railway vehicles: Test according EN 45545-2. Requirement sets R22 and R23. Hazard level HL1, HL2 and HL3
• La serie EPIC® H-BE es perfecta para aplicaciones que requieren una conexión fiable en trabajos con alta tensión

Ámbito de uso

• Construcción de maquinaria
• Industria transformación de plásticos
• Tecnología de luz y sonido
• Usos de ferrocarril / construcción de vehículos

Clasificación ETIM 5

• ETIM 5.0 Class-ID: EC000438
• Descripción de clase ETIM 5.0: inserto para conectores industriales

Clasificación ETIM 6

• ETIM 6.0 Class-ID: EC000438
• ETIM 6.0 Class-Description: inserto de contacto para conectores industriales

Tensión nominal

• IEC: 500 VUL: 600 VCSA: 600 V

Test de voltaje

• 6 kV

Corriente nominal en A

• IEC: 16 A
  UL: 13 A
  CSA: 13 A

Grado de contaminación

• 3

Inflamabilidad

• UL94 V-0

Resistencia de contacto

• < 2 mOhm

Contactos

• Aleación de cobre, chapado de plata de alta calidad

Número de contactos

• 24 + PE

Tipo de conexión

• Terminación Push-In: 0.14 - 2.5mm²

Longitud de pelado (mm)

• 10

Material

• Poliamida PA

Ciclos de conexión

• 500

Certificaciones

• Probado por UL:
  Número de archivo de UL:E75770

Rango de temperaturas

• -40°C a +100°C, temporalmente hasta +125°C
