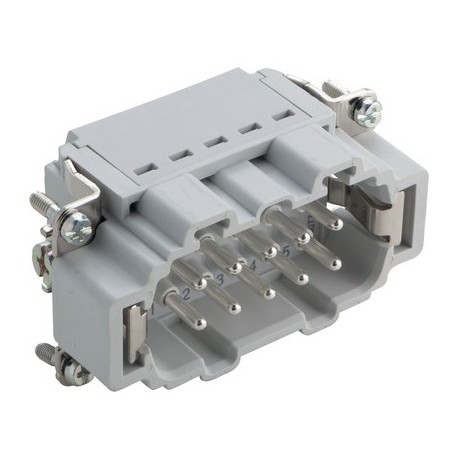

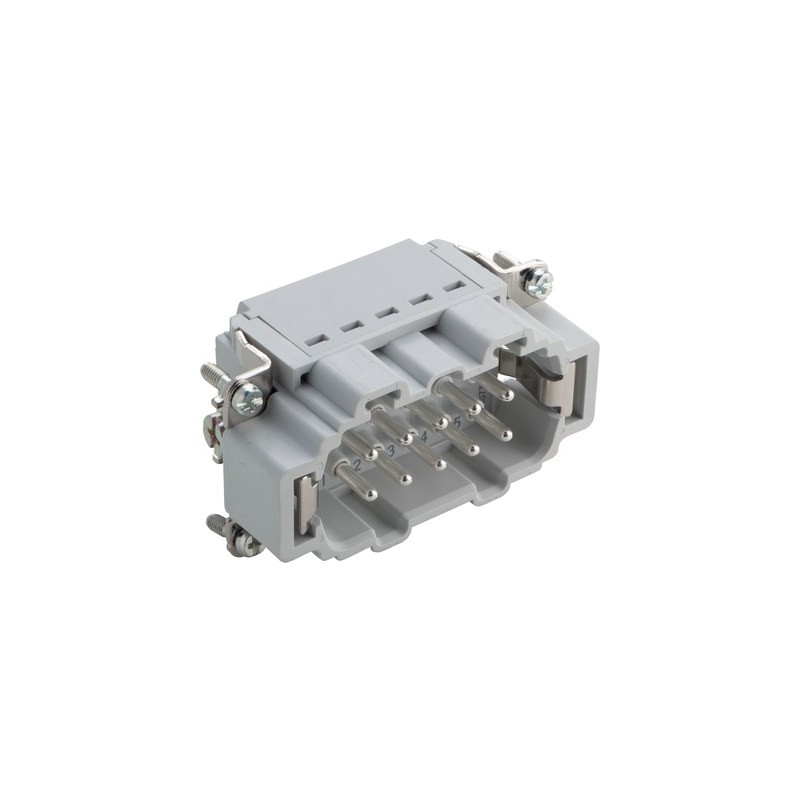

44423203 EPIC H-BE 10 BP LAPP EPIC H-BE 10 BP

Beneficios

• Los insertos de la serie EPIC® H-BE se consideran clásicos en la industria y son ideales para su uso con tensiones y corrientes más elevadas.
• En la serie EPIC® H-BE se pueden combinar entre sí los insertos de diferentes tipos de conexión, dentro del mismo tamaño (roscado, crimpado, cage clamp o push-in).
• La conexión push-in permite unos tiempos de conexión más cortos: los cables con terminales punteras pueden introducirse y conectarse sin necesidad de herramientas; para liberar el contacto basta con presionar el botón naranja. Para cables sin punteras debe presionarse el botón naranja, antes de introducirlos o extraerlos, para abrir el cepo.
• El conector hembra redondo para puntas de medición estándar de 2 mm está colocado de tal manera que sigue siendo accesible para la prueba de señal cuando el inserto ya está instalado en la carcasa de montaje.
• De plástico resistente (clase de inflamabilidad V-0 según el método de ensayo UL94 para la inflamabilidad de plásticos).

Ámbito de uso

• Para la conexión de alimentación de aparatos y máquinas en diversas aplicaciones.
• Adecuado para el cableado interno de armarios eléctricos.
• Para la transmisión de señales de control a actuadores.
• Los ámbitos de aplicación típicos son escenarios, iluminación y elevación.

Clasificación ETIM 5

• ETIM 5.0 Class-ID: EC000438
• Descripción de clase ETIM 5.0: inserto para conectores industriales

Clasificación ETIM 6

• ETIM 6.0 Class-ID: EC000438
• ETIM 6.0 Class-Description: inserto de contacto para conectores industriales

Tensión nominal

• IEC: 500 VUL: 600 VCSA: 600 V

Test de voltaje

• 6 kV

Corriente nominal en A

• IEC: 16 A
  UL: 13 A
  CSA: 13 A

Grado de contaminación

• 3

Inflamabilidad

• UL94 V-0

Resistencia de contacto

• < 2 mOhm

Contactos

• Aleación de cobre, chapado de plata de alta calidad

Número de contactos

• 10 + PE

Tipo de conexión

• Terminación Push-In: 0.14 - 2.5mm²

Longitud de pelado (mm)

• 10

Material

• Poliamida PA

Ciclos de conexión

• 500

Certificaciones

• Probado por UL:
  Número de archivo de UL:E75770

Rango de temperaturas

• -40°C a +100°C, temporalmente hasta +125°C
