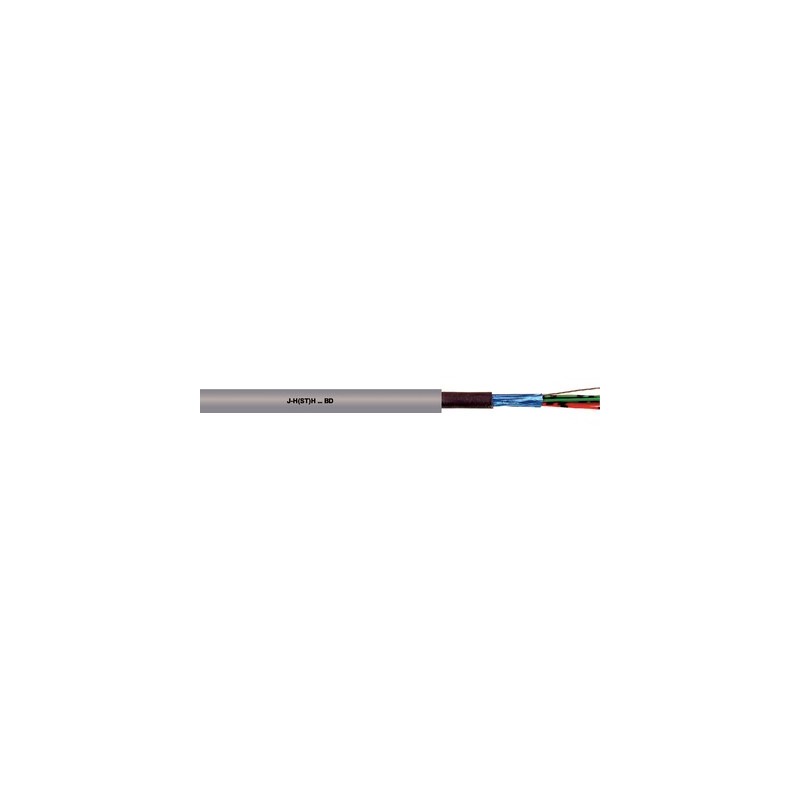

3022220 LAPP J-H(ST)H...BD 2x2x0,6

Beneficios

• Se utilizan para garantizar la seguridad contra incendios, proteger a las personas y los valores materiales
• En caso de incendio, no se generan conductos tóxicos ni gases corrosivos, y no se propaga el fuego
• El blindaje estático hecho de papel de aluminio laminado con entrada conductora de contacto reduce el impacto de interferencias electromagnéticas de alta frecuencia
• La diafonía y la interferencia mutua se reducen debido al pares de hilo de los núcleos
• J-H(ST)H... El cable de la alarma de incendios BD está marcado como "Cable de alarma de incendios" a intervalos regulares a lo largo de su funda. Diseñado específicamente para su instalación en sistemas de alarma contra incendios.

Aplicaciones

• Este cable de protección estática resistente a la llama, libre de halógenos y es estacionario y se utiliza para transmisión de señales, telefonía y medición en todas las clases de teléfonos abonados y dispositivos de comunicación
• Para su uso en habitaciones con ambientes secos o húmedos para colocar fijamente
  Bajo y encima del yeso

Funciones

• Retardante de llama conforme a DIN VDE 0472-804/08.83, tipo de prueba C
• Libre de halógenos según la norma EN 50267-2-1/-2

Normas / Certificados de Conformidad

• De acuerdo con el DIN VDE 0815 tipo J-H(ST)H... BD

diseño

• Conductor de cobre monohilo
• Aislamiento de núcleos hecho de una mezcla especial libre de halógenos
• Las vetas se retuercen formando gusanos estrella, 5 gusanos se retuercen formando un hace, que es la torsión total de los haces
• Envolviendo con película,
  Pantalla estática hecha de papel de aluminio laminado con entrada de cable de cobre de contacto
• Vaina exterior hecha de mezcla libre de halógenos,
  Color: Gris (RAL 7001)

Clasificación ETIM 5

• ETIM 5.0 Clase-ID: EC000829
• Descripción de la clase ETIM 5.0: Cable de señal de telecomunicaciones

Clasificación ETIM 6

• Designación de la clase ETIM 6.0: EC000829
• Descripción de ETIM Clase 6.0: Cable de telecomunicaciones

Marcado de vetas

• De acuerdo con la VDE 0815, véase la Tabla T 10

Capacidad operativa

• máx. 120 nF/km

Acoplamiento capacitivo

• K1: aprox. 300 pF/100 m
• K9-12: aprox. 100 pF/100 m

Radio de flexión mínimo

• Junta fija: 8 diámetros exteriores

Tensión de prueba

• Núcleo/núcleo: 800V
• Núcleo/Pantalla: 800V

Resistencia de bucle

• Núcleo de 0,6 mm: máximo 130 Ohmios/km
• Núcleo de 0,8 mm:
  Máx. 73,2 Ω/km

Sección transversal del conductor

• Núcleo de 0,6 mm: 0,28 mm²
• Núcleo de 0,8 mm: 0,5 mm²

Rango de temperatura

• Movilidad limitada de -5°C a +50°C
• Aplicación estacionaria: -30 a +70 °C
