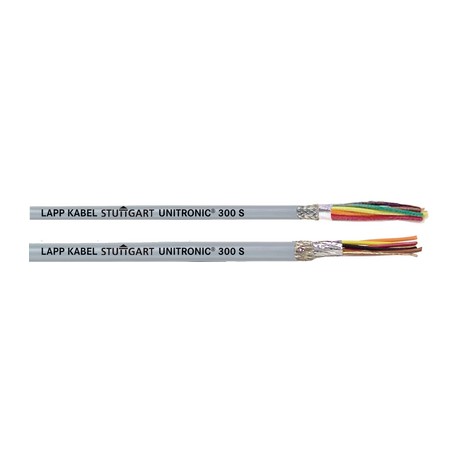

301802 UNITRONIC 300 18/2C LAPP UNITRONIC 300 18/2C

Beneficios

• Amplio rango de aplicaciones debido a sus múltiples certificaciones
• Económico, de fácil instalación, ya que no precisa de canalizaciones cerradas (apto para instalaciones abiertas)

Ámbito de uso

• Cables de alimentación y control para tendido interior y exterior.
• Apto para el mercado americano
• En conjunto con CMG, PLTC o ITC, para bandejas en USA. Con el -ER (Exposed Run), también para transiciones no protegidas siempre que la longitud máxima de la misma no supere los 1,80 m o 6 ft.
• Gracias a la certificación DIRECT BURIAL, el enterrado directo está normativamente permitido en USA para las versiones con sección nominal 18AWG y 16AWG
• Resistente a la torsión hasta ±150 °/m en «drip loop» de turbinas eólicas

Características de producto

• Resistente a aceites según UL OIL RES I.
• Apto para aplicaciones de torsión en el "drip loop" de los aerogeneradores (WTG)

Norm references / Approvals

• USA: (UL) CMG [E130334], (UL) PLTC-ER (18 AWG + 16 AWG) [E216027], (UL) PLTC (>24 AWG) [E216027], (UL) ITC-ER (18 AWG + 16 AWG) [E196134], UL AWM Style 2464 [E100338], DIR BUR (18 AWG + 16 AWG)
• CAN: c(UL) CMG FT4 [E130334], CSA AWM I/II A/B FT1

Composición de producto

• Conductor de hilos finos de cobre estañado
• Aislamiento de mezcla de PVC.

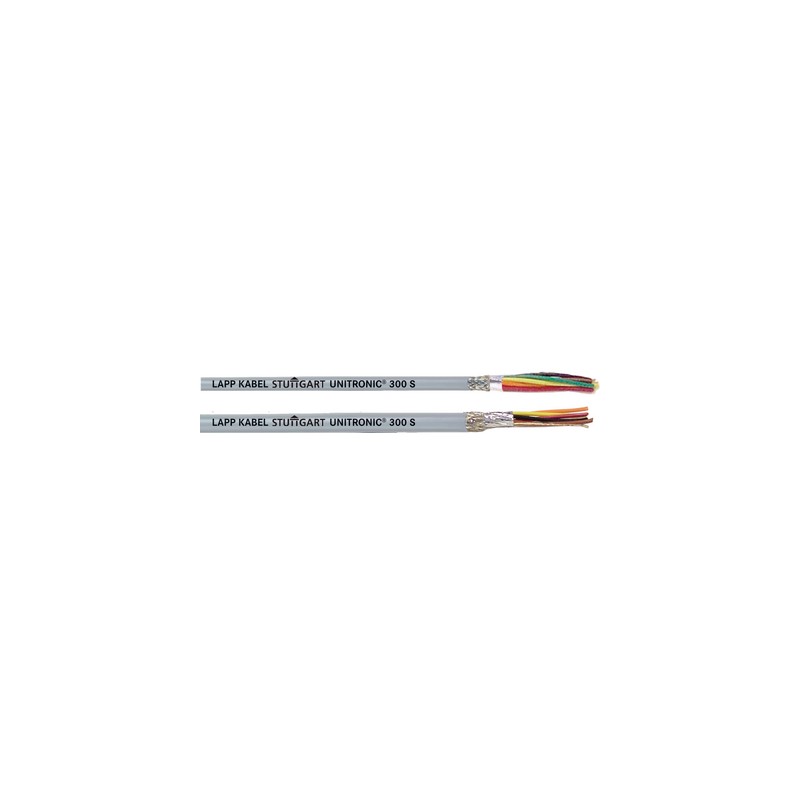

• UNITRONIC® 300 S: con pantalla de cinta de aluminio global, hilo de drenaje, trenza de cobre estañado (75% de cobertura)
• Cubierta exterior: PVC con formulación especial
• Color de la cubierta exteriort: gris oscuro (similar al RAL 7005)

Clasificación ETIM 5

• ETIM 5.0 Class-ID: EC000830
• Descripción de clase ETIM 5.0: Cable de datos

Clasificación ETIM 6

• ETIM 6.0 Class-ID: EC000830
• ETIM 6.0 Class-Description: Cable de datos

Código de identificación de conductores

• consultar tabla T9 del apéndice

Formación del conductor

• Hilos finos

Movimiento de torsión en WTG

• TW-0 y TW-2, consulte el apéndice T0

Radio de curvatura mínimo

• Instalación fija: 4 x diámetro del cable
• Uso flexible: 6 x diámetro del cable

Tensión nominal

• Según UL: 300 V
  IEC: no apto para alimentación

Tensión de prueba

• 1500 V

Rango de temperaturas

• Uso flexible ocasional/Norteamérica: de -25 °C a +105 °C (AWM para EE. UU.: +80 °C)
• Instalación fija/Norteamérica: de -40 °C a +105 °C (AWM para EE. UU.: +80 °C)
