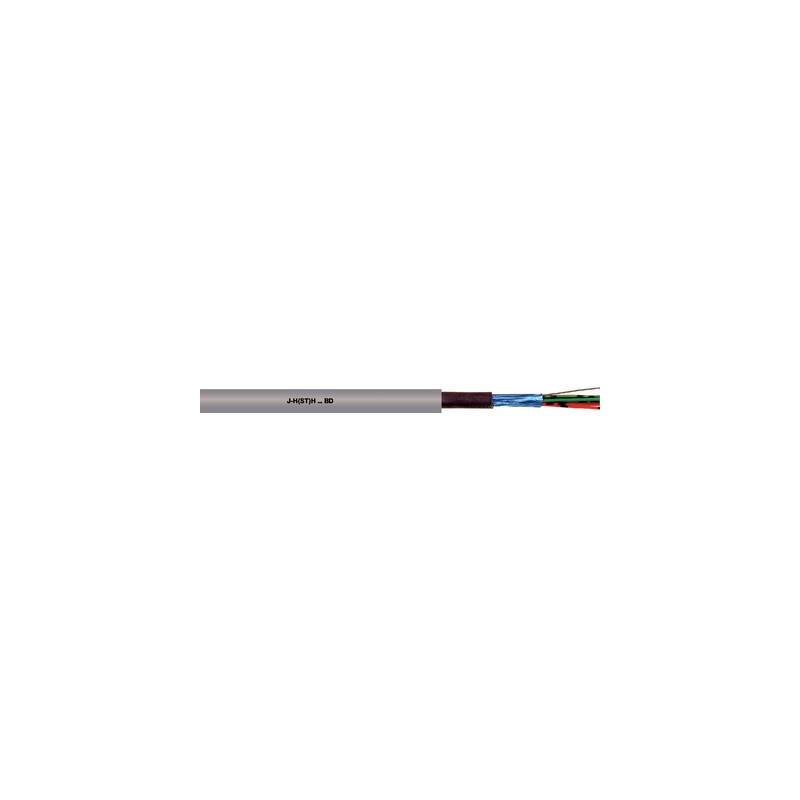

30017788 LAPP J-H(ST)H...BD 4x2x0,8

Beneficios

• Se utiliza para satisfacer los requisitos más exigentes de protección contra incendios y para la seguridad de personas y propiedades.
• No emite gases tóxicos ni corrosivos y es no propagador del incendio.
• La pantalla de cinta de aluminio y el hilo de drenaje minimizan las interferencias de altas frecuencias en campos electromagnéticos
• Desacoplamiento de circuitos eléctricos mediante estructura en pares trenzados (efectos de diafonía)
• J-H(ST)H...BD Cable de alarma de incendiosestá marcado con la frase "Fire alarm cable” a intervalos regulares en la cubierta. Por tanto, se usa especialmente para su instalación en sistemas de alarma de incendios.

Ámbito de uso

• Este cable ignífugo sin halógenos, con apantallamiento estático, se instala de forma fija para la transmisión telefónica, de medición y de señales en la construcción de estaciones telefónicas y de extensión para sistemas de telecomunicaciones de todas las clases
• Para instalación fija o bajo yeso, en interiores secos y húmedos

Características de producto

• Ignífugo conforme a DIN VDE 0472-804/08.83, tipo de prueba C
• Libre de halógenos, conforme a EN 50267-2-1/-2.

Normas de referencia / Aprobaciones

• Conforme a DIN VDE 0815tipo J-H(ST)H...BD

Composición de producto

• Conductor de cobre sólido desnudo
• Aislamiento de conductor realizado de compuesto libre de halógenos
• Conductores trenzados en forma de cuadretes en estrella,
  5 cuadretes en estrella se trenzan agrupados,
  grupos trenzados en capas
• Envoltura de lámina, blindaje estático de lámina de poliamida con contracolado de aluminio con hilo de continuidad de cobre
• Cubierta exterior realizada con compuesto libre de halógenos especial
  Color de cubierta exterior: gris (RAL 7001)

Clasificación ETIM 5

• ETIM 5.0 Class-ID: EC000829
• Descripción de clase ETIM 5.0: cable de señal/telecomunicaciones

Clasificación ETIM 6

• ETIM 6.0 Class-ID: EC000829
• ETIM 6.0 Class-Description: cable de telecomunicación

Código de identificación de conductores

• Según VDE 0815 (apéndice T10)

Capacidad mutua

• máx. 120 nF/km

Acoplamiento

• K1: aprox. 300 pF/100 m
• K9-12: aprox. 100 pF/100 m

Radio de curvatura mínimo

• Instalación fija: 8 veces el diámetro exterior

Tensión de prueba

• Conductor/conductor: 800 V
• Conductor/pantalla: 800 V

Resistencia de bucle

• 0,6 mm: máx. 130 Ohm/km
• 0.8 mm: max. 73.2 ohm/km

Sección transversal del conductor

• 0,6 mm: 0,28 mm²
• 0,8 mm: 0,50 mm²

Rango de temperaturas

• Uso flexible ocasional: de –5 °C a +50 °C
• Instalación fija: de -30 °C a +70 °C
