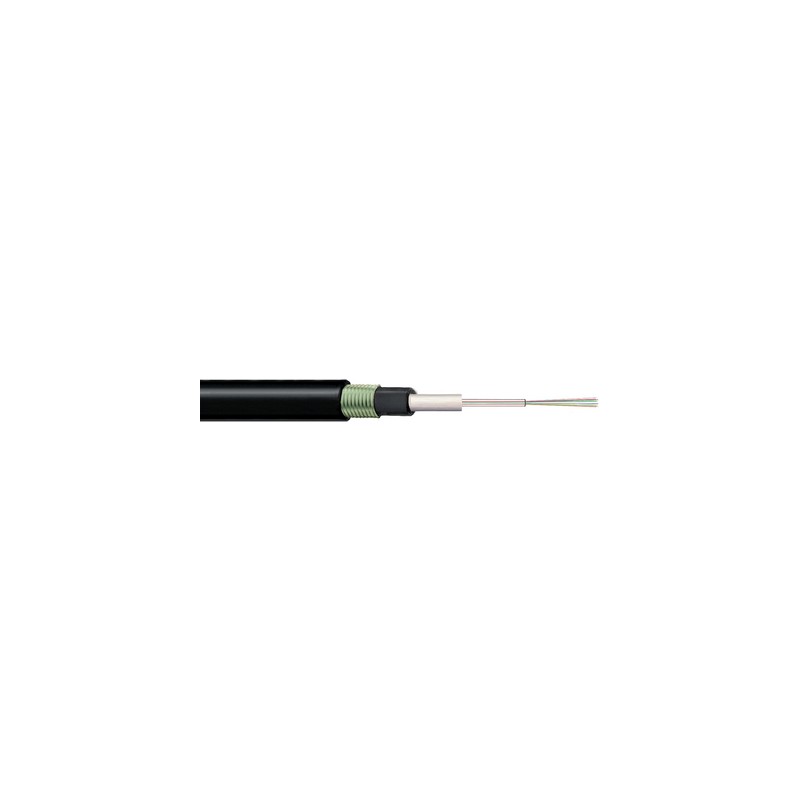

27560904 LAPP HITRONIC FIRE 4E 9/125 OS2

Beneficios

• Asegura que las fibras pueden transmitir datos durante y después del fuego (según IEC 60331-25)
• Apto para la instalación en túneles subterráneos donde la seguridad contra incendios es crítica
• Una cubierta adicional protege las fibras para su uso en ambientes adversos
• La armadura de acero corrugado proporciona una excelente protección frente a estrés mecánico y roedores
• Resistente a rayos UV, estanco al agua longitudinalmente y lateralmente

Ámbito de uso

• En procesos industriales en los que hay presencia de fuego (fundiciones, acerías, etc.)
• Áreas muy combustibles o propensas a incendios
• Para uso en interiores y exteriores
• Tipo de tendido: tuberías de poliamida vacías, canaletas y bandejas

Características de producto

• Comportamiento frente al fuego:
  - libre de halógenos (IEC 60754-1)
  - no propagador del incendio (IEC 60332-3)
  - baja densidad de humos (IEC 61034-1/2)
  - integridad de circuito (IEC 60331-25); 90 min*
• Tubo holgado central de hasta 24 fibras
• Fibras coloreadas
• Estanco al agua longitudinalmente
• Cubierta exterior no propagadora de la llama y libre de halógenos

Composición de producto

• Conductores agrupados rellenos de gel
• With reinforced glass yarn for strain relief and rodent protection.
• Armadura de cinta de acero corrugada
• Cubiertas interiores y exteriores LSZH
• Color: negro (RAL 9005)

Clasificación ETIM 5

• ETIM 5.0 Class-ID: EC000034
• Descripción de clase ETIM 5.0: cable de fibra óptica

Clasificación ETIM 6

• ETIM 6.0 Class-ID: EC000034
• ETIM 6.0 Class-Description: conductor de fibra óptica

Dimensiones

• Fibra primaria revestida: 250 µm
• Cable: ver tabla

Código de identificación de conductores

• Código de colores de fibras: véase la ficha técnica

Tipo de fibra

• GOF - fibra de vidrio (Glass Optical Fibre)

Nombre estándar

• A/J-DQ(ZN)BH(SR)H

valores ópticos

• Véase la ficha técnica

Tipo de fibra óptica

• Material del conductor: vidrio
• Material del revestimiento: vidrio

Radio de curvatura mínimo

• Fija: ≥ 15 x diámetro exterior
• Flexión ocasional: ≥ 20 x diámetro exterior

Fuerza de tracción permitida

• Instalación fija: 1500 N
• Corto plazo: 2.200 N

Rango de temperaturas

• Instalación fija: de -30 °C a +70 °C
