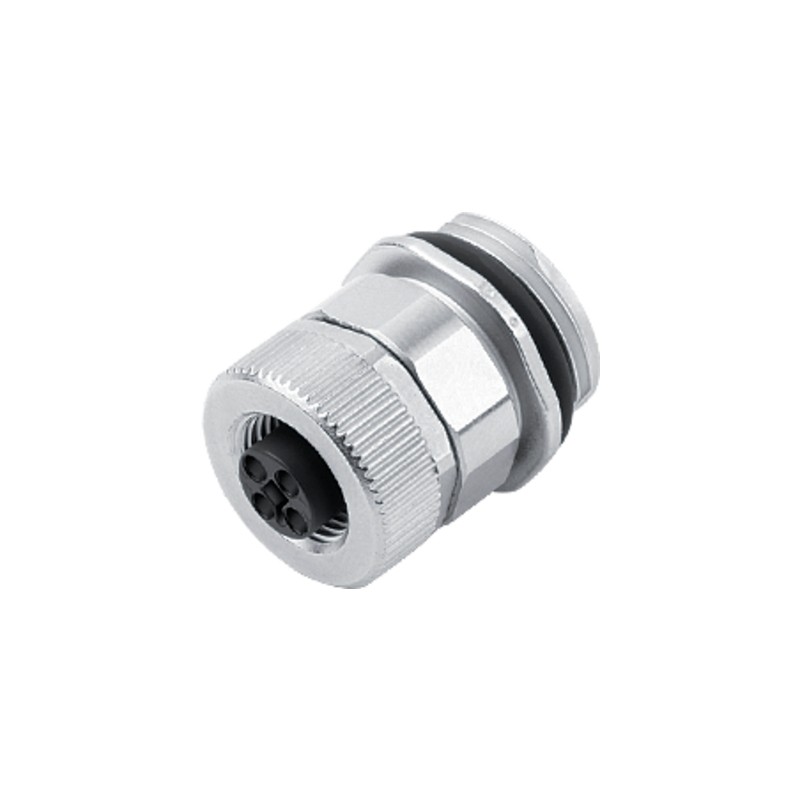

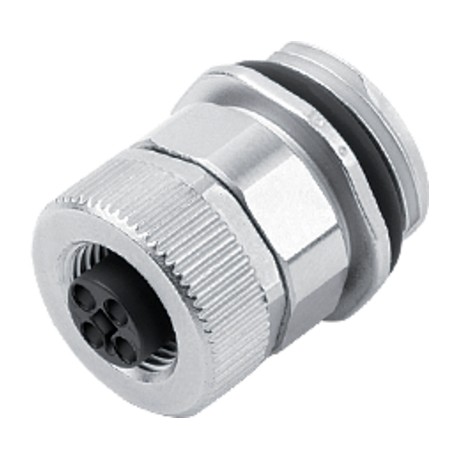

22262017 AB-C4-M12FST-M16-0,2 LAPP AB-C4-M12FST-M16-0,2

Beneficios

• Uso seguro en campo gracias a una clase de protección alta
• El diseño compacto y estandarizado M12 permite ahorros de coste y espacio.
• Baja caída de tensión
• Conexión a prueba de fallos a través de la codificación M12 T en el frontal del conector

Ámbito de uso

• Suministro de alimentación para dispositivos pequeños
• Construcción de herramientas
• Cableado de máquinas, herramientas, dispositivos, aparatos y armarios eléctricos y de control.
• Uso en circuitos de medida, mando y control.

Características de producto

• Conector enchufable de bridas M16, montaje frontal con trenzado prefabricado
• Conector enchufable de montaje M20, montaje frontal con conexión roscada
• Durabilidad del contacto: > 100

Normas de referencia / Aprobaciones

• Número de archivo de UL: E249137

Composición de producto

• Hilos trenzados de PVC, l = 0.2 m (4xAWG16)
• 4 pines: marrón (1), blanco (2), azul (3), negro (4)
• Contactos revestidos con oro de alta calidad
• Para contactos atornillados: 0.75 mm² - 1,5 mm² (AWG 18 - AWG 16)

Clasificación ETIM 5

• ETIM 5.0 Class-ID: EC002061
• Descripción de clase ETIM 5.0: chasis de conector sensor-actuador

Clasificación ETIM 6

• ETIM 6.0 Class-ID: EC002061
• ETIM 6.0 Class-Description: chasis de conector sensor-actuador

Material

• Contacto: CuZn
  Superficie de contacto: Au (oro)

Grado de protección:

• IP 67

Temperatura ambiente (en uso)

• Macho/hembra -40°C hasta +85°C

Codificación

• T - Power

Corriente nominal en A

• 12 A
