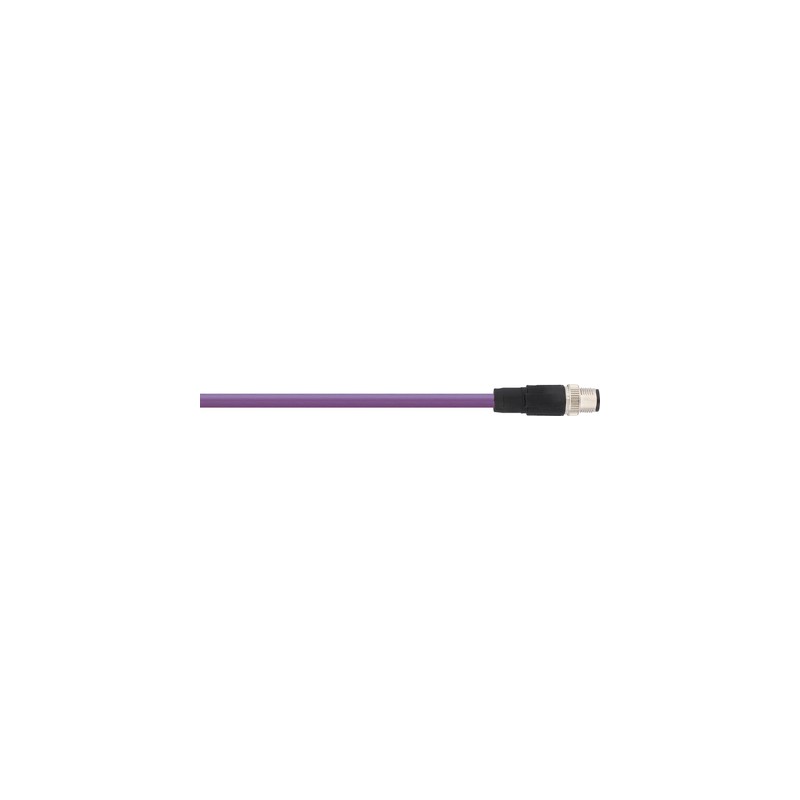

22260791 AB-DN-M12MS-10,0PUR LAPP AB-DN-M12MS-10,0PUR

Beneficios

• Cableado eficiente para buses de campo e instalaciones sensor/actuador
• Ahorro de espacio gracias a las dimensiones compactas
• Seguimiento rápido y sencillo de errores gracias al LED de estado
• Diseño industrial resistente con una precisión excelente conforme a ISO 6789 / EN 26789

Ámbito de uso

• Ingeniería de planta

Características de producto

• Cable DeviceNet/CANopen de 5 conductores, apantallado
• Conector M12, codificación A con sistema de cierre rápido
• Apto para uso en cadenas portacables
• Incluye portaetiquetas

Normas de referencia / Aprobaciones

• UL-AWM-Style 21198 (80 °C / 300 V)

Composición de producto

• Señal: 2 x 0.25 mm²; Alimentación: 2 x 0.34 mm²; hilo de drenaje: 1 x 0.34 mm²
• Colores de conductor: rojo-negro, azul-blanco
• Cubierta exterior: PUR libre de halógenos, violeta
• Diámetro exterior: 6.7 mm
• Versión apantallada

Clasificación ETIM 5

• ETIM 5.0 Class-ID: EC001855
• ETIM 5.0 Class-Description: Sensor-actuator patch cord

Clasificación ETIM 6

• ETIM 6.0 Class-ID: EC001855
• ETIM 6.0 Class-Description: cables para sensor/actuador preconfeccionados

Material

• Contacto: CuSn
  Superficie de contacto: Ni/Au
  Tuerca moleteada: Cinc fundido a presión, niquelado
  Cuerpo de presión: TPU, no propagador de la llama, autoextingible

Grado de protección:

• IP65/IP67

Temperatura ambiente (en uso)

• Plug/socket -25°C to +90°C
• Fixed installation -40°C to +80°C
  Flexing -20°C to +70°C

Codificación

• A-standard

Corriente nominal en A

• 4 A
