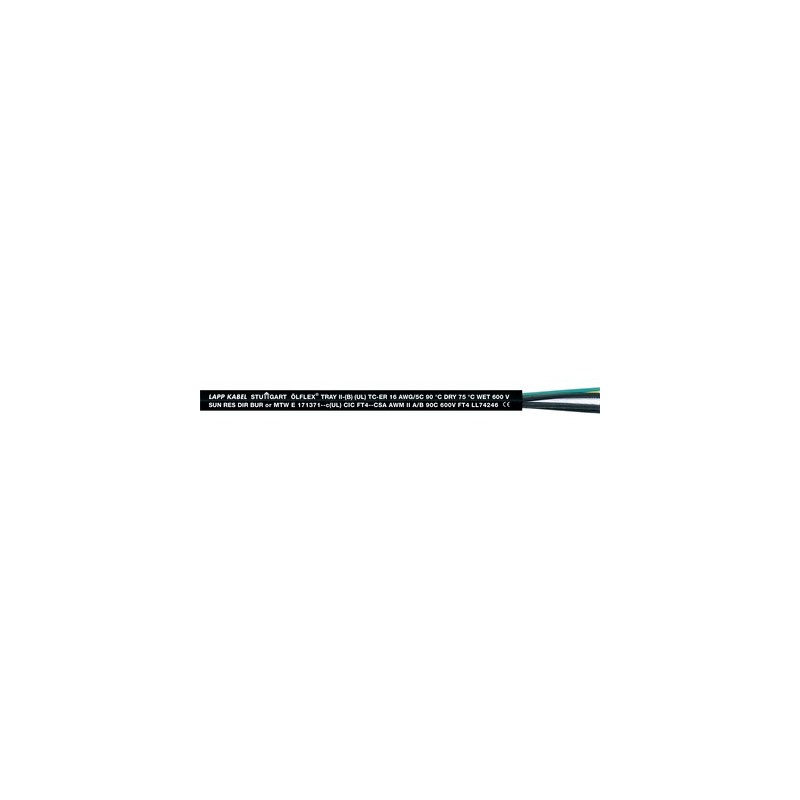

221809 LAPP ÖLFLEX TRAY II 9G1 18/9C

Beneficios

• Instalación fácil y económica, sin necesidad de sistemas de cableado cerrados (es posible enrutar abierto)
• Diversas aplicaciones gracias a numerosas certificaciones
• 75°C WET, HET + resistencia al sol: Exterior (en EE. UU.)

Aplicaciones

• Maquinaria industrial, fabricación de equipos industriales en Estados Unidos
• Funcionamiento sin protección a 600 V en bandejas de cables en Estados Unidos, incluyendo áreas abiertas de 1,8 m para modificaciones con al menos 3 núcleos
• Adecuado para equipos de metalurgia MTW (UL)
• Uso exterior e inserción directa en EE. UU., según la UL 1277
• USA Wind Turbine Tray Cable (WTTC) hace la turbina wiatrowych

Funciones

• Diseño retardante de llama según CSA FT4;
  Prueba de inflamabilidad vertical UL
• Resistente al aceite (UL OIL RES I & II)
• Resistencia al agua UL 75° C Clasificación WET.
• Resistente a los rayos UV y al ozono
• Adecuado para su uso con cargas de torsión típicas de los generadores de aerogeneradores

Normas / Certificados de Conformidad

• EE.UU.: (UL) TC-ER [E171371], (UL) MTW [E155920], (UL) WTTC [E323700], Bomba Sumergible (14 - 2 AWG), (UL) PLTC-ER (18 - 12 AWG) [E216027], (UL) ITC-ER (18 - 12 AWG) [E196134], (UL) DP-1 [E233406], UL AWM (18 - 2 AWG) [E100338]
• UL OIL RES I/II, 75°C WET, 90°C SECO, SUN RES, DIR BUR, NEC/NFPA 70, NFPA 79
• CAN: c(UL) CIC/ TC 600V FT4 (< 250 kcmil) [E171371], CSA AWM I/II A/B FT1

diseño

• Conductores hechos de los cables de cobre más finos
• Aislamiento: PVC y recubrimiento protector de poliamida (piel de PA)
• Cubierta exterior: polímero termoplástico especialmente formulado
• Color de la vaina exterior: Negro

Clasificación ETIM 5

• ETIM 5.0 Clase-ID: EC000104
• Descripción de clase ETIM 5.0: Cables de control

Clasificación ETIM 6

• Designación de clase ETIM 6.0: EC000104
• Descripción de la Clase 6.0 de ETIM: Líder de prueba

Marcado de vetas

• Conductores negros con marcas numéricas blancas

Construcción del conductor

• Conductores de níquel

Aplicaciones en generadores eólicos

• TW-0 y TW-2, véase la Tabla T0 en el apéndice del catálogo

Radio de flexión mínimo

• 2 AWG (33,62mm2) o menos: 4 x AD
• 1 AWG (42,41mm2) o superior: 6 x AD

Voltaje nominal

• UL/CSA: 600 V (TC, MTW, CIC), WTTC 1000 V
• UL/CSA: 1000 V (AWM) IEC: U₀/U = 600/1000 V

Conductor de puesta a tierra

• G = con conductor de tierra ferroviaria
• X = sin conductor de tierra

Rango de temperatura

• -40 °C (montado fijo)/-25 °C (movilidad limitada) hasta +90 °C (TC) o +105 °C (AWM)
