2170241 UNITRONIC BUS EIB H 2X2X0,8 LAPP UNITRONIC BUS EIB H 2X2X0,8

Ámbito de uso

• Este producto es apto para su instalación en edificios, por ejemplo, para descentralizar el control de la iluminación, la calefacción, el aire acondicionado, la ventilación, la gestión energética, las persianas, la gestión de horarios, los sistemas de cierre, etc.
• Se puede instalar el cable sobre o bajo el enlucido, en tubos y conductos para cables, en habitaciones secas, húmedas o mojadas.
• La instalación EIB consiste principalmente en sensores = emisores (por ejemplo, barreras de luz, interruptores, termostatos, infrarrojos, temporizadores) y actuadores (por ejemplo, motores, calefactores, ventiladores, luces, persianas).
• La tecnología KNX se formó a partir de la unión de las tres normas establecidas de buses europeos EIP, EHS (línea blanca, electrónica de consumo) y Batibus (calefacción, ventilación, aire acondicionado).

Características de producto

• Transmisión de datos en serie.
• El cable BUS EIB ha sido probado hata 4 kV (1 min) sumergido en agua.

Composición de producto

• Cable de instalación MSR apantallado basado en el tipo J-Y(ST)Y según DIN VDE 0815
• UNITRONIC® BUS EIB
  Cobre desnudo sólido
  Aislamiento del conductor: PVC
  2x2x0,8: rojo y negro, blanco y amarillo
  Pantalla de aluminio
  Cubierta exterior: PVC, verde (RAL6017)

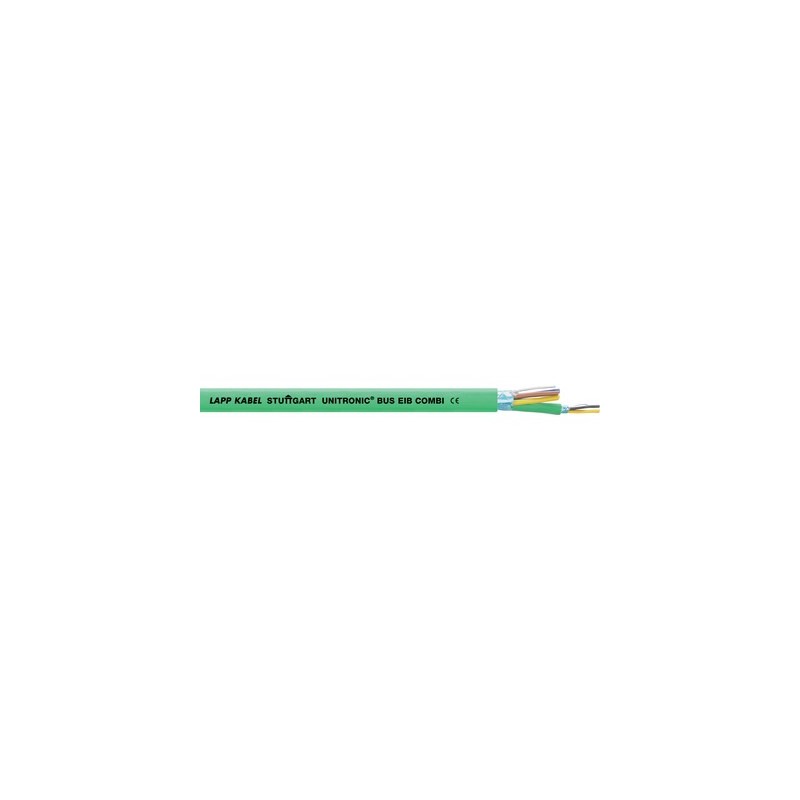

• UNITRONIC® BUS EIB COMBI
  Cobre desnudo sólido
  Aislamiento del conductor: PVC
  2x2x0,8: rojo y azul, blanco y amarillo
  3x1,5: marrón, azul, verde/amarillo
  Pantalla de aluminio
  Cubierta exterior: PVC, verde (RAL6017)

Clasificación ETIM 5

• ETIM 5.0 Class-ID: EC000830
• Descripción de clase ETIM 5.0: Cable de datos

Clasificación ETIM 6

• ETIM 6.0 Class-ID: EC000830
• ETIM 6.0 Class-Description: Cable de datos

Capacidad mutua

• (800 Hz) max. 100 nF/km

Tensión de cresta de trabajo

• (no apto para aplicaciones de alimentación)
  250 V

Resistencia del conductor

• (bucle): máx. 73,2 ohm/km

Radio de curvatura mínimo

• Instalación fija: 5 veces el diámetro exterior

Tensión de prueba

• Conductor/Conductor: 4000 V

Rango de temperaturas

• Instalación fija: de -30 °C a +70 °C
