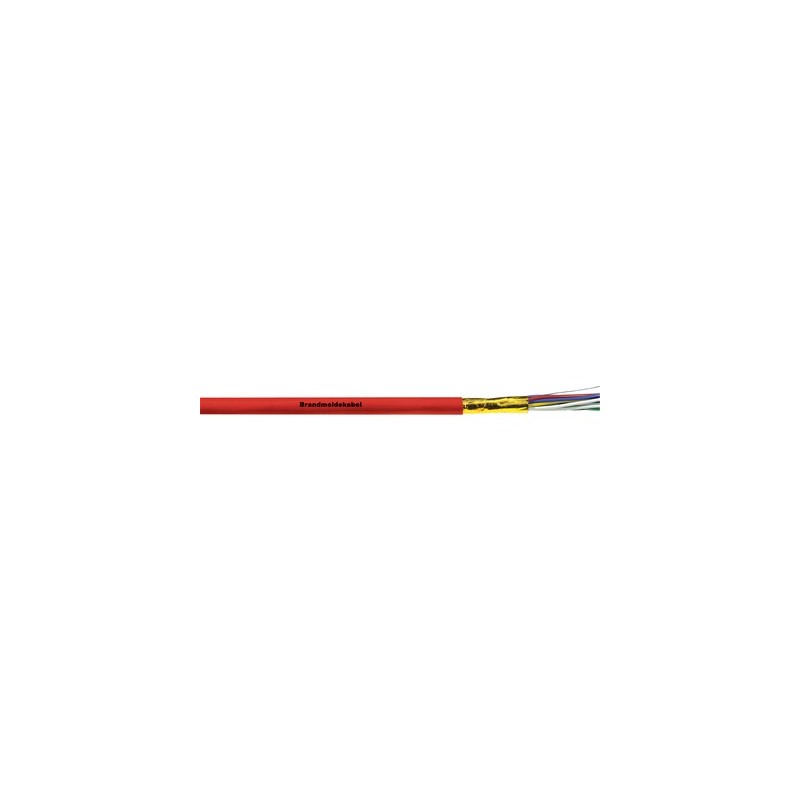

1708002 LAPP (J)-Y(ST)Y...LG 2X2X0,8 BMK

Beneficios

• El cable está marcado con la frase "Fire alarm cable" (Cable de alarma de incendios) en intervalos regulares en la cubierta. Por tanto, se usa especialmente para su instalación en sistemas de alarma de incendios.
• La pantalla de cinta de aluminio y el hilo de drenaje minimizan las interferencias de altas frecuencias en campos electromagnéticos
• Desacoplamiento de circuitos eléctricos mediante estructura en pares trenzados (efectos de diafonía)

Ámbito de uso

• Transmisiones de señales
• Para instalación fija o bajo yeso, en interiores secos y húmedos
• Para uso exterior este cable debe instalarse únicamente bajo yeso

Características de producto

• La versión de 2 pares (2 x 2 x 0,8) está retorcida en forma de cuadrete en estrella
• No propagador de la llama, según IEC 60332-1-2

Composición de producto

• Conductor de cobre sólido desnudo
• Aislamiento de conductor realizado con PVC
• Conductores trenzados en pares,
  pares trenzados juntos,
  pantalla general de cinta de aluminio con hilo de drenaje de cobre
• Cubierta exterior realizada con PVC
  Color de la cubierta exterior: rojo fuego (RAL 3000)

Clasificación ETIM 5

• ETIM 5.0 Class-ID: EC000829
• Descripción de clase ETIM 5.0: cable de señal/telecomunicaciones

Clasificación ETIM 6

• ETIM 6.0 Class-ID: EC000829
• ETIM 6.0 Class-Description: cable de telecomunicación

Código de identificación de conductores

• Según VDE 0815 (apéndice T10)

Acoplamiento

• (800 Hz): K1: 80% ≤ 300 pF/100m

Sección transversal del conductor en

• 0,8 mm: 0,50 mm²

Atenuación del cable / atenuación

• 0,8 mm: 1,1 dB/km

Radio de curvatura mínimo

• Instalación fija: 10 x diámetro exterior

Tensión de prueba

• Conductor/conductor: 800 V
• Conductor/pantalla: 800 V

Resistencia de bucle

• máx. 73,2 Ohm/km

Rango de temperaturas

• Uso flexible ocasional: de –5 °C a +50 °C
• Instalación fija: de -30 °C a +70 °C
