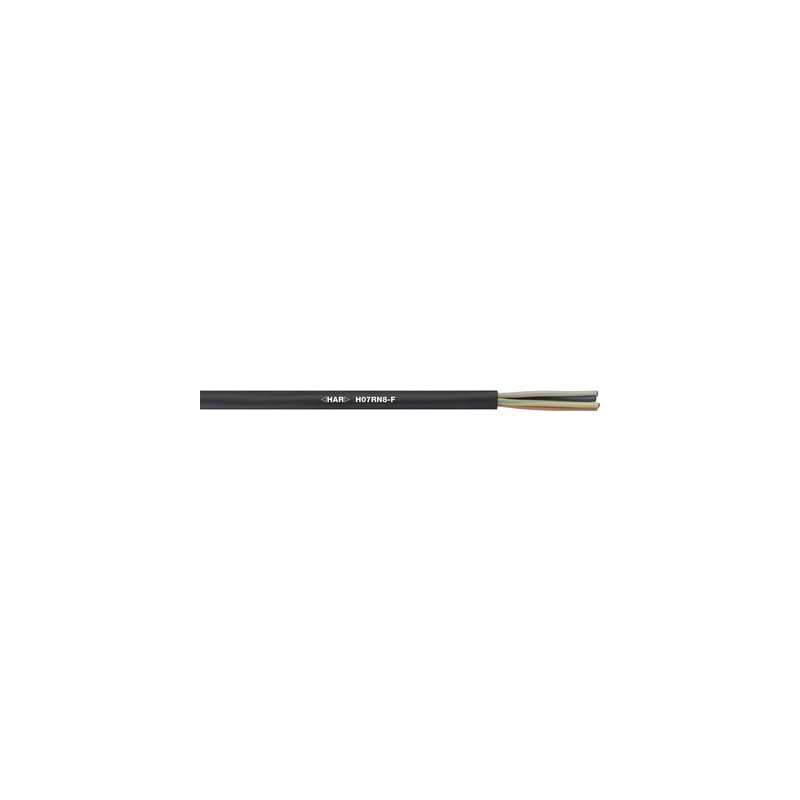

1600613 H07RN8-F 4G10 LAPP H07RN8-F 4G10

Beneficios

• Apto para inmersión según normas de aplicación, p.ej.: EN 50565-2
• Según EN 50565-2, está prohibido su uso bajo el agua en zonas de tráfico marítimo, agua en movimiento o cuando existe riesgo peligro y de daño mecánico
• Gran resistencia al esfuerzo mecánico
• Versiones con certificación <HAR>, marcado <HAR> para la concesión acelerada de aprobaciones si la aplicación final del cable se encuentra dentro del área CENELEC

Ámbito de uso

• Según EN 50565-2: lugares secos o húmedos, así como en exteriores y aguas industriales
• Para conectar equipos eléctricos móviles en aguas industriales
• Apto para utilización en bombas sumergibles
• Inmersión según estándar AD8, hasta 10m de profundidad

Características de producto

• No propagador de la llama, según IEC 60332-1-2
• Resistente a aceites, según EN 60811-404
• Flexible

Norm references / Approvals

• Aprobación <HAR> conforme a EN 50525-2-21

Composición de producto

• Conductor made of bare copper wires
• Aislamiento: compuesto de goma tipo EI 4
• Cubierta exterior: compuesto de goma tipo EM 2

Clasificación ETIM 5

• ETIM 5.0 Class-ID: EC001578
• Descripción de clase ETIM 5.0: cable flexible

Clasificación ETIM 6

• ETIM 6.0 Class-ID: EC001578
• ETIM 6.0 Class-Description: cable flexible

Código de identificación de conductores

• Hasta 5 conductores: Según VDE 0293-308 (apéndice T9)
• A partir de 6 conductores: Negros numerados en blanco

Formación del conductor

• Hilo fino, conforme a VDE 0295 CIase 5 / IEC 60228 CIase 5

Radio de curvatura mínimo

• de 4 a 8 x diámetro exterior (EN 50565-1)

Tensión nominal

• U₀/U: 450/750 V

Tensión de prueba

• 2500 V

Conductor de protección

• G = con conductor de protección AM/VE
• X = sin conductor de protección

Capacidad de carga

• VDE 0298 Parte 4
• EN 50565-1/ VDE 0298-565-1

Rango de temperaturas

• Instalación fija: de -40 a +60 °C
  Uso móvil ocasional: de -25 °C a +60 °C
• Máxima temperatura del agua: +40°C
