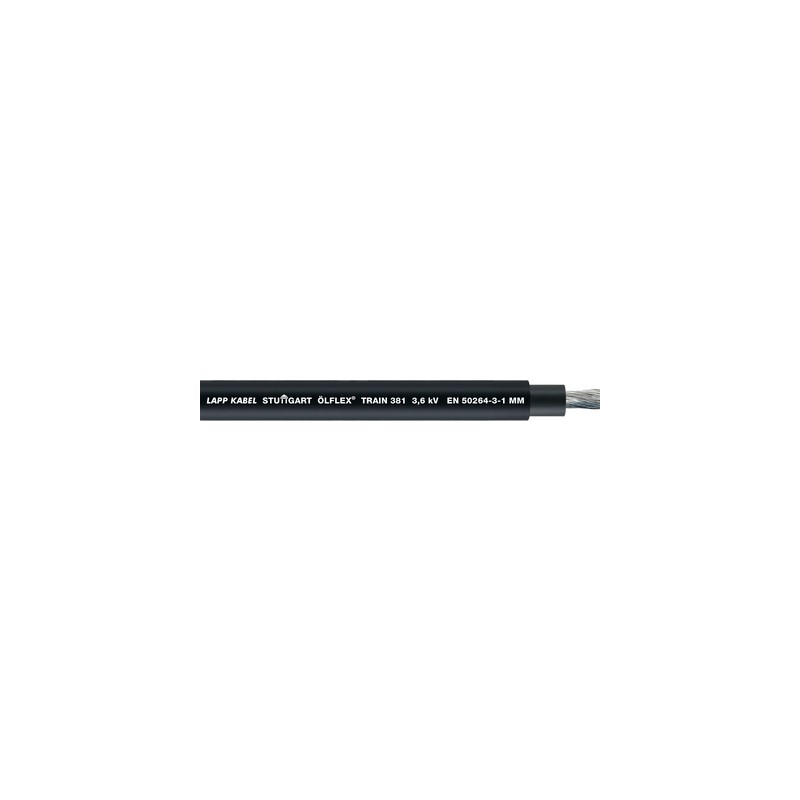

15381014 LAPP ÖLFLEX TRAIN 381 3,6kV 1X300

Beneficios

• Gran resistencia eléctrica y mecánica gracias a la fabricación con doble cubierta
• Good chemical resistance please see Appendix T1
• Resistente a agresiones mecánicas en situaciones medioambientales adversas
• Rango de temperaturas ampliado
• Reduced flame spreading increases the protection against damage to persons and property in the event of a fire

Ámbito de uso

• Para el uso en vehículos sobre raíles, para tendido fijo y para aplicaciones en las que se esperan movimientos limitados
• Apto para cablear armarios de distribución, distribuidores, convertidores, motores y baterías
• También aplicable en entornos con aceites y áreas con elevada temperatura ambiente

Características de producto

• Comportamiento ante el fuego conforme a EN/IEC:
  - Libre de halógenos conforme a EN 60754-1
  - Sin gases corrosivos conforme a EN 60754-2
  - Sin flúor conforme a EN 60684-2
  - Sin gases tóxicos conforme a EN 50305
  - Baja densidad de humos conforme a EN 61034-2
  - No propagador de la llama conforme a EN 60332-1-2
  - No propagador del incendio conforme a EN 60332-3-24 / EN 60332-3-25 / EN 50305
• Comportamiento frente al fuego conforme a NF:
  - Toxicidad de gases conforme a NF X 70-100
  - Baja densidad de humos conforme a NF X 10-702
  - No propagador de la llama conforme a NF C 32-070,
  Cat. C1 y C2
• Propiedades químicas:
  - resistente a aceites conforme a EN 50264-3-1
  - resistente a combustible conforme a EN 50264-3-1
  - resistente a ácidos conforme a EN 50264-3-1
  - resistente a álcalis conforme a EN 50264-3-1
  - resistente al ozono conforme a EN 50264-3-1/
  EN 50305)
• Intensidad de corriente máxima admisible conforme a EN 50355, anexo A

Norm references / Approvals

• EN 50382-2, tipo FF
• EN 45545-2 HL1, HL2, HL3
• NF F 16-101 - Clasificación: C / F1
  (propagación de la llama / humo)

Composición de producto

• Hilos finos de cobre estañado
• Aislamiento: compuesto de polímero reticulado por haz de electrones EI 109
• Cubierta exterior: compuesto de polímero reticulado por haz de electrones EM 104
• Color de cubierta exterior: negro

Clasificación ETIM 5

• ETIM 5.0 Class-ID: EC000057
• Descripción de clase ETIM 5.0: cable de alimentación de bajo voltaje

Clasificación ETIM 6

• ETIM 6.0 Class-ID: EC000057
• ETIM 6.0 Class-Description: cable de corriente de arranque

Formación del conductor

• Hilo/trefilado fino según IEC 60228, conductor de clase 5

Radio de curvatura mínimo

• Instalación fija:
  ≤ 12 mm: 4 x DE / 3 x DE*
  > 12 mm: 5 x DE / 4 x DE*
  * para flexión moderada, una vez en el terminal de conexión

Tensión nominal

• U₀/U AC 3,6/6 kV
• U_mAC 7,2 kV
  V₀DC 5,4 kV

Tensión de prueba

• 11 kV AC; 26 kV DC

Rango de temperaturas

• -40°C a +120°C (20.000 h)
  -50°C según GOST 20.57.406-81
