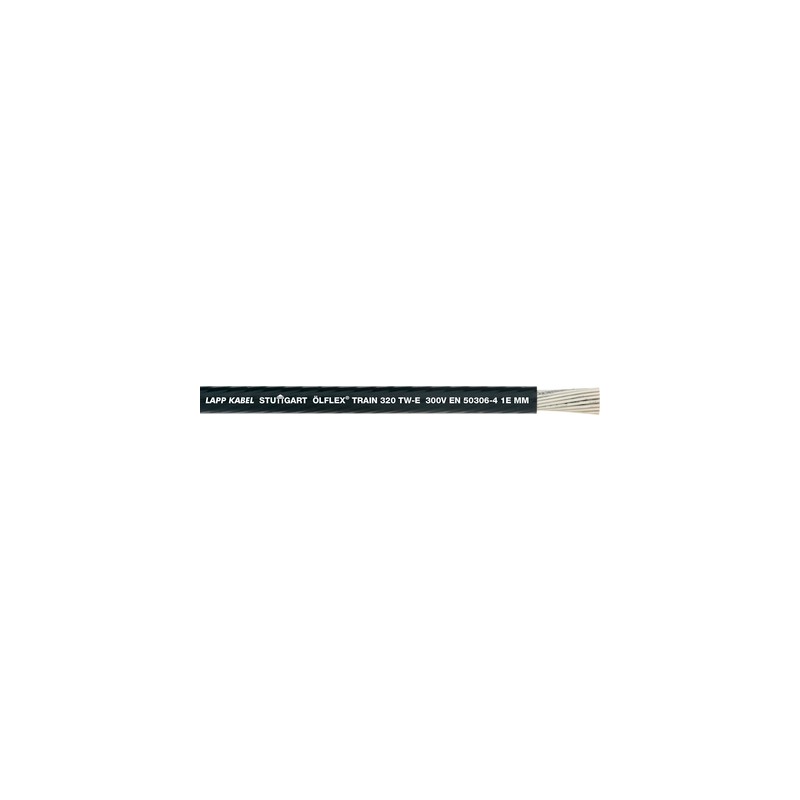

15320014 LAPP ÖLFLEX TRAIN 320 TW-E 300V 19X1

Beneficios

• Grosor reducido de la pared de aislamiento, por lo tanto ahorra espacio de instalación
• Good chemical resistance please see Appendix T1
• Resistente a agresiones mecánicas en situaciones medioambientales adversas
• Rango de temperaturas ampliado
• Reduced flame spreading increases the protection against damage to persons and property in the event of a fire

Ámbito de uso

• Para el uso en vehículos sobre raíles, para tendido fijo y para aplicaciones en las que se esperan movimientos limitados
• Apto para circuitos de control y monitorización, así como para circuitos de bloqueo y cableado interno de equipos en trenes y locomotoras
• También aplicable en entornos con aceites y áreas con elevada temperatura ambiente

Características de producto

• Comportamiento ante el fuego conforme a EN/IEC:
  - Libre de halógenos conforme a EN 60754-1
  - Sin gases corrosivos conforme a EN 60754-2
  - Sin flúor conforme a EN 60684-2
  - Sin gases tóxicos conforme a EN 50305
  - Baja densidad de humos conforme a EN 61034-2
  - No propagador de la llama conforme a EN 60332-1-2
  - No propagador del incendio conforme a EN 60332-3-24 / EN 60332-3-25 / EN 50305
• Comportamiento frente al fuego conforme a NF:
  - Toxicidad de gases conforme a NF X 70-100
  - Baja densidad de humos conforme a NF X 10-702
  - No propagador de la llama conforme a NF C 32-070,
  Cat. C1 y C2
• Propiedades químicas:
  - resistente a aceites conforme a EN 50306
  - resistente a combustible conforme a EN 50306
  - resistente a ácidos conforme a EN 50306
  - resistente a álcalinos conforme a EN 50306
  - resistente al ozono conforme a EN 50306
• Intensidad de corriente máxima admisible conforme a EN 50355, anexo A

Norm references / Approvals

• EN 50306-4 class E, type MM
• EN 45545-2 HL1, HL2, HL3
• NF F 16-101 - Clasificación: C / F0
  (propagación de la llama / humo)

Composición de producto

• Trenza de cobre estañado, 19 o 37 hilos, SRC (conductor redondo especial)
• Aislamiento: compuesto de polímero reticulado por haz de electrones conforme a EN 50306
• Color del aislamiento: blanco con números negros
• El compuesto de polímero reticulado es altamente resistente a aceites, combustibles, álcalis y ácidos.
• Color de cubierta exterior: negro

Clasificación ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descripción de clase ETIM 5.0: cable de control

Clasificación ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Línea de control

Código de identificación de conductores

• Blanco con números negros

Formación del conductor

• SRC (conductor redondo especial) 19 o 37 hilos conforme a EN 50306-1

Radio de curvatura mínimo

• Instalación fija:
  ≤ 12 mm: 4 x DE / 3 x DE*
  > 12 mm: 5 x DE / 4 x DE*
  * para flexión moderada, una vez en el terminal de conexión

Tensión nominal

• U0: 600 V CA U0/U: 300/500 V CA conforme a 50306 Um: 550 V CA

Tensión de prueba

• 3,5 kV AC; 8,4 kV DC

Conductor de protección

• G = con conductor de protección GN-YE
  X = sin conductor de protección

Rango de temperaturas

• Instalación fija:
  -40°C a +120°C (20.000 h)
  -50°C según GOST 20.57.406-81
