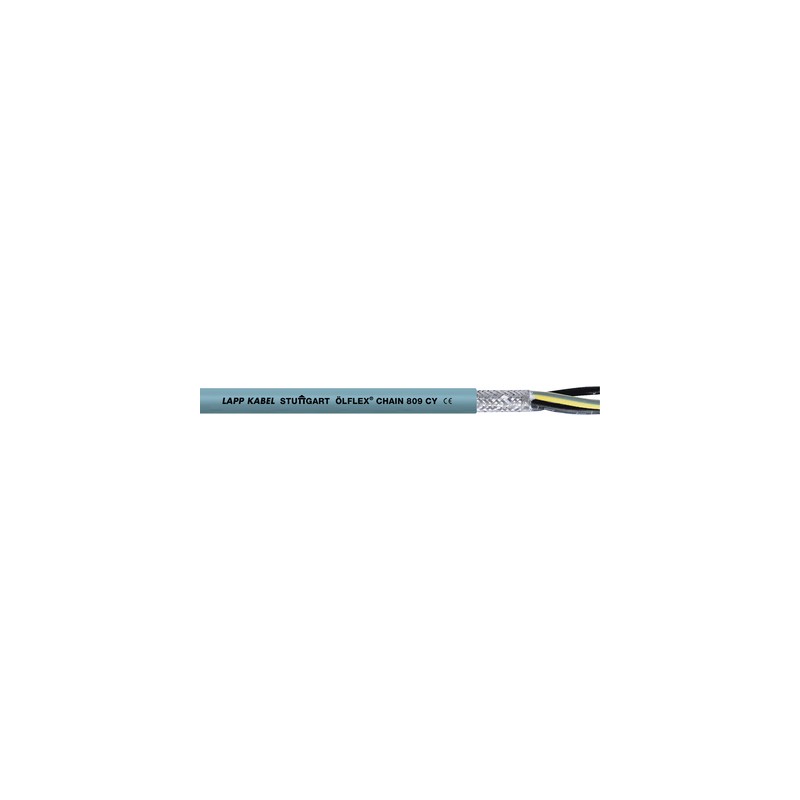

1026758 LAPP ÖLFLEX CHAIN 809 CY 25G0,5

Beneficios

• Buena relación calidad y precio
• Delgado y ligero, sin cubierta interior
• Sus múltiples certificados permiten reducir las existencias de diferentes productos, disminuyendo así los costes de almacenamiento
• Con certificación para EE. UU y Canadá para constructores exportadores de maquinaria, dispositivos y aparatos.
• Pantalla de cobre para cumplir las exigencias de CEM y proteger contra las interferencias electromagnéticas

Ámbito de uso

• Para cadenas portacables o partes móviles de máquinas
• En ambientes EMC críticos
• Uso en circuitos de medida, mando y control.
• Cableado de máquinas, herramientas, dispositivos, aparatos y armarios eléctricos y de control.
• Líneas de montaje y de producción

Características de producto

• Apto para aplicaciones de torsión en el "drip loop" de los aerogeneradores (WTG)
• Comportamiento frente al fuego: UL/CSA VW-1, FT1 IEC/EN 60332-1-2
• Conformidad con EMC (CEM)
• Superficie de baja adherencia

Norm references / Approvals

• UL AWM Style 20886
• cUL AWM II A/B FT1
• UL File No. E63634
• Uso en cadenas portacables: por favor, preste atención a las directrices de montaje del apéndice T3.

Composición de producto

• Hilos finos de cobre desnudo
• Aislamiento de PVC
• Conductores trenzados en capas
• Envolvente no tejida
• Pantalla de trenza de cobre estañado
• Cubierta: PVC, gris (similar a RAL 7001)

Clasificación ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descripción de clase ETIM 5.0: cable de control

Clasificación ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Línea de control

Código de identificación de conductores

• Negro con números blancos según VDE 0293-334

Formación del conductor

• Hilo fino, conforme a VDE 0295 CIase 5 / IEC 60228 CIase 5

Movimiento de torsión en WTG

• TW-0 y TW-1, consulte el apéndice T0

Radio de curvatura mínimo

• Flexión: a partir de 10 x diámetro exterior
• Instalación fija: 4 x diámetro exterior

Tensión nominal

• VDE: U₀/U: 300/500 V
• UL & CSA: 1000 V

Ciclos de flexión continuos

• Véase la tabla de selección A2-1 en el anexo de nuestro catálogo Online

Tensión de prueba

• Conductor/Conductor: 4000 V
• Conductor/Pantalla: 2000 V

Conductor de protección

• G = con conductor de protección AM/VE
• X = sin conductor de protección

Rango de temperaturas

• Móvil: 0 °C a +70 °C (UL/CSA: +80 °C)
• Instalación fija: -40 °C a +70 °C (UL/CSA +80 °C)
