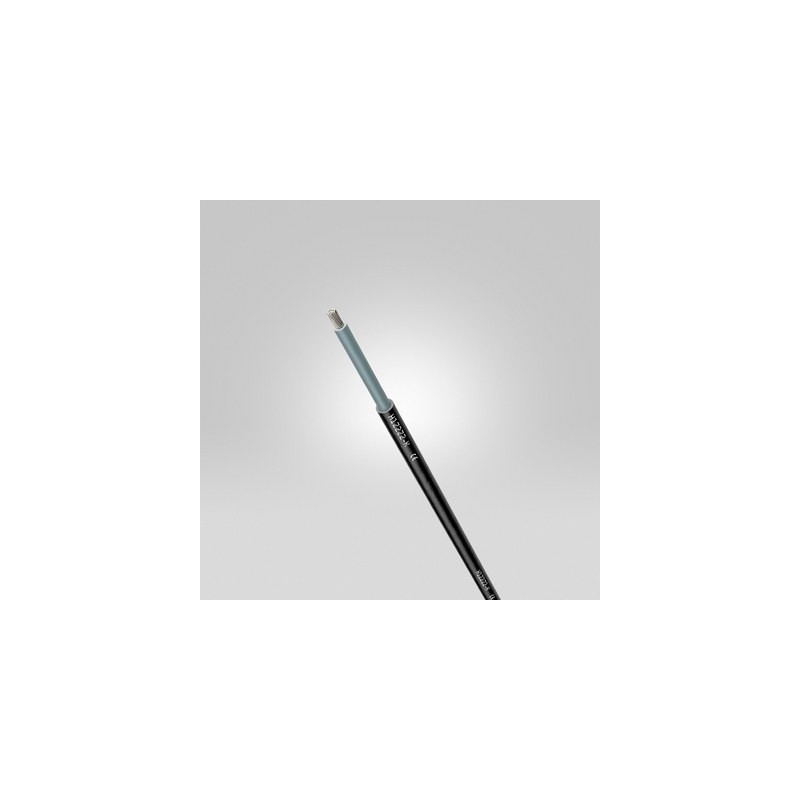

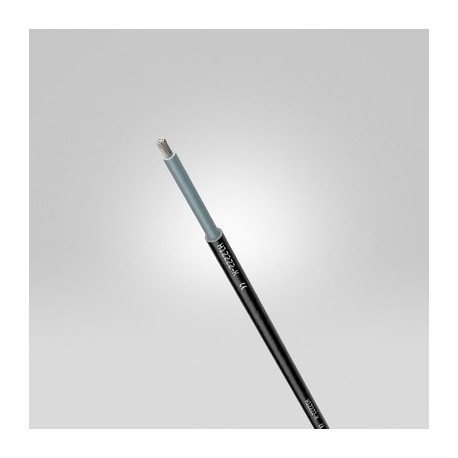

1023775 LAPP H1Z2Z2-K, OPTIMIZED VERSION 1X6 RD

Beneficios

• Previene la propagación del fuego en caso de incendio y no emite gases tóxicos en caso de incendio
• Resistente frente a impactos mecánicos.
• Apto para aplicaciones a la intemperie
• Clasificación Dca según regulación CPR n.º 305/2011 [CPR - Construction Product Regulation]
• Vida útil prevista de 25 años en condiciones de uso normales, tal y como establece EN 50618/ VDE 0283-618

Ámbito de uso

• Para instalación fija y libre, o suspendido en interiores y exteriores de módulos solares o de conexiones de las series de módulos con el inversor de corriente- P. ej., según las normas para instalaciones fotovoltaicas como HD 60364-7-712 o VDE 0100-712, así como según las normas para cables solares como EN 50618/ VDE 0283-618 para el diseño armonizado de cables H1Z2Z2-K, etc....; con protección contra cortocircuitos y de conexión a tierra según el anexo A de EN 50618/ VDE 0283-618 y según HD 60364-5-52
• Instalaciones PV con tensión del sistema de CC de máx. 1800 V entre fase a tierra
• Según el anexo A de EN 50618/ VDE 0283-618 también, puede emplearse para la instalación en tubos, y canales de instalación eléctrica, yeso y dispositivos, así como en aparatos e instalaciones con aislamiento de protección (clase de protección II)
• AD8: Permanent water contact and submersion down to 1 metre in water depth
• Increased, mechanical robustness, for instance in the event of impact, with regard to assessed, burial based Impact-Resistance Test and Crushing-Resistance Test per UL 854

Características de producto

• Weather/ UV resistant per EN 50618, Annex E, as well as ozone resistant per EN 50396;
  Transversely watertight "AD8" per IEC 60364-5-51/ HD 60364-5-51, IEC 62440, and EN 50525-2-21 down to 1 metre in water depth
• No propagador de la llama según IEC 60332-1-2 y clasificado Dca según CPR - Reglamento de productos de construcción (UE) nº. 305/2011
• Halogen-free according to IEC 60754-1 (amount of halogen acid gas),
  Low Corrosiveness of combustion gases according to IEC 60754-2 (degree of acidity)
• Gran resistencia a los cortes y a la abrasión
• Tested against burial-related, mechanical UL 854 Tests Impact-Resistance and Crushing-Resistance

Normas de referencia / Aprobaciones

• Con certificación de diseño H1Z2Z2-K conforme a EN 50618
• Referencias con otras secciones bajo demanda

Composición de producto

• Conductor formado por hilos finos de cobre estañado
• Aislante del conductor de copolímero reticulado
• Cubierta exterior de copolímero reticulado
• Color de cubierta exterior: negro, rojo o azul
• Otros colores de cubierta exterior bajo demanda

Clasificación ETIM 5

• ETIM 5.0 Class-ID: EC001578
• Descripción de clase ETIM 5.0: cable flexible

Clasificación ETIM 6

• ETIM 6.0 Class-ID: EC001578
• ETIM 6.0 Class-Description: cable flexible

Formación del conductor

• Hilos finos trenzados conforme a
  VDE 0295 Clase 5 / IEC 60228 Clase 5

Radio de curvatura mínimo

• 4 x diámetro exterior

Tensión nominal

• AC U0/U: 1,0/1,0 kV
  DC U0/U: 1,5/1,5 kV
  Tensión máx. permitida DC: 1,8 kV

Tensión de prueba

• AC 6500 V
• DC 15000 V

Capacidad de carga

• De acuerdo con EN 50618, Tabla A.3
• De acuerdo a EN 50618 con factores de corrección por agrupación en la instalación según HD 60364-5-52

Rango de temperaturas

• >Conductor, máx., según EN 60216-1/ VDE 0304-21: 120 °C;
  >Conductor, máx., cortocircuito/tierra (duración máx. 5 s): 250 °C;
  >Ambiente, mín., instalación fija: -40 °C;
  >Ambiente, mín., móvil o durante el tendido: -25 °C;
  >Ambiente, máx., conforme a EN 60216-1/ VDE 0304-21: 90 °C;
  >Ambiente, constante, conforme a VDE 60364-7-712/ VDE 0100-712: 70 °C a 90 °C;
  >Ambiente, factor de reducción de corriente 1,00 con temperatura ambiente: 60 °C;
  >Ambiente, máx., almacenado: 40 °C
