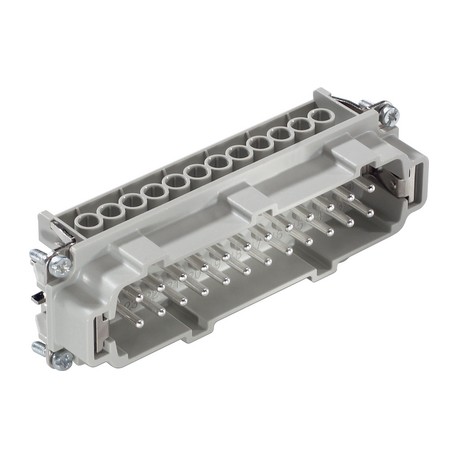

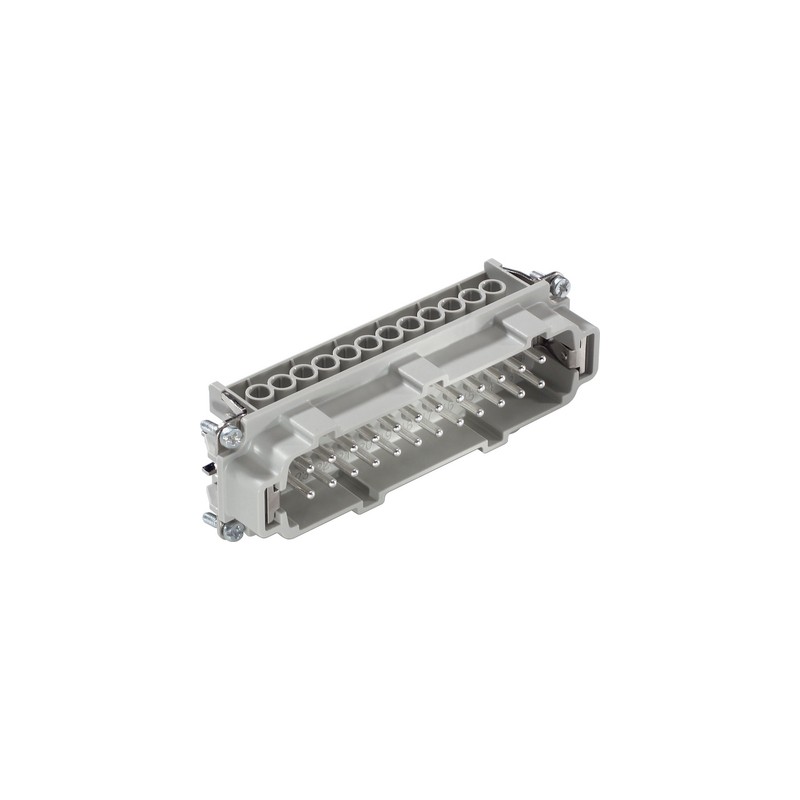

10197100 EPIC H-BE 24 BS LAPP EPIC H-BE 24 BS

Beneficios

• Insertos estándar con conexión atornillada, crimpada (engarzada), de cepo (resorte) o Push-In
• La serie EPIC® H-BE es perfecta para aplicaciones que requieren una conexión fiable en trabajos con alta tensión
• Railway applications
  - Fire protection on railway vehicles: Test according EN 45545-2. Requirement sets R22 and R23. Hazard level HL1, HL2 and HL3
• Probado según UL para aplicación en armarios de distribución conforme a UL 508 / UL 2237

Ámbito de uso

• Construcción de maquinaria
• Industria transformación de plásticos
• Tecnología de luz y sonido
• Usos de ferrocarril / construcción de vehículos

Clasificación ETIM 5

• ETIM 5.0 Class-ID: EC000438
• Descripción de clase ETIM 5.0: inserto para conectores industriales

Clasificación ETIM 6

• ETIM 6.0 Class-ID: EC000438
• ETIM 6.0 Class-Description: inserto de contacto para conectores industriales

Tensión nominal

• IEC: 500 VUL: 600 VCSA: 600 V

Test de voltaje

• 6 kV

Corriente nominal en A

• IEC: 16 A
  UL: 16 A
  CSA: 16 A

Grado de contaminación

• 3

Inflamabilidad

• UL94 V-0

Resistencia de contacto

• < 2 mOhm

Contactos

• Aleación de cobre, chapado de plata de alta calidad

Número de contactos

• 24 + PE

Tipo de conexión

• Extremo atornillado: 0,5 - 2,5 mm²

Longitud de pelado (mm)

• 8

Material

• Policarbonato PC

Ciclos de conexión

• 500

Certificaciones

Rango de temperaturas

• -40°C a +100°C, temporalmente hasta +125°C
