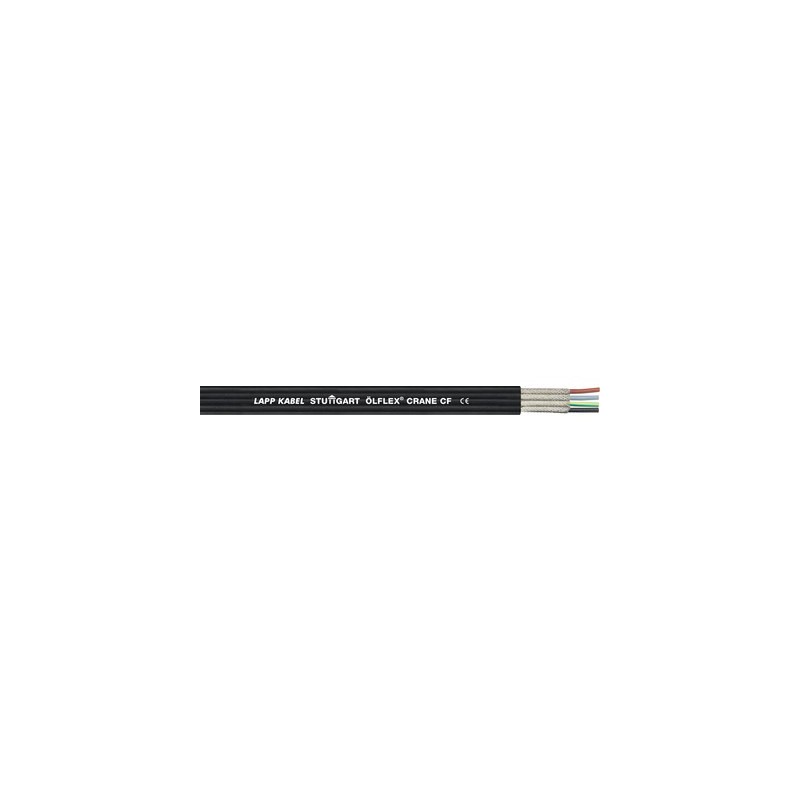

0041080 LAPP ÖLFLEX CRANE CF 4G4

Beneficios

• Resistente a la intemperie en condiciones ambientales agresivas.
• Los cables planos precisan menos espacio que los redondos
• Se consiguen unos radios de curvatura sustancialmente menores, en comparación con los cables redondos
• La pantalla de trenza de cobre actúa como protección frente a interferencias electromagnéticas

Ámbito de uso

• En sistemas de grúas, en la construcción de edificios o buques, para instalación estática o flexible, en sistemas enrollables, etc.
• Plantas de aguas residuales, siderometalurgia e instalaciones en altura
• Los tipos de aplicación aptos para los cables ÖLFLEX® CRANE y ÖLFLEX® LIFT pueden encontrarse en el apéndice, tabla de selección A3
• Para ascensores hasta longitud máx. de suspensión de 50 metros

Características de producto

• No propagador de la llama, según IEC 60332-1-2

Normas de referencia / Aprobaciones

• De conformidad con VDE 0250-809 (NGFLGÖU)

Composición de producto

• Conductores: Hilo trenzado de cobre desnudo
• Aislamiento de goma
• Pantalla de conductor separada hecha de
  - cinta plástica de sujección
  - trenza de cobre estañado
  - cinta plástica de sujección
• Cubierta exterior de mezcla especial de gomas

Clasificación ETIM 5

• ETIM 5.0 Class-ID: EC000825
• Descripción de clase ETIM 5.0: cable plano

Clasificación ETIM 6

• ETIM 6.0 Class-ID: EC000825
• ETIM 6.0 Class-Description: Cable plano

Código de identificación de conductores

• Hasta 5 conductores: Según VDE 0293-308 (apéndice T9)
• A partir de 6 conductores: Negros numerados en blanco

Formación del conductor

• Conductor de cobre según VDE 0295 / IEC 60228
  Hasta 25mm²: hilos extra finos, Clase 6
  Desde 35mm²: hilos finos, Clase 5

Radio de curvatura mínimo

• Uso flexible: 10 x diámetro exterior
• Instalación fija: 4 x ancho del cable

Tensión nominal

• U₀/U: 300/500 V

Tensión de prueba

• 2000 V

Conductor de protección

• G = con conductor de protección AM/VE
• X = sin conductor de protección

Rango de temperaturas

• Uso flexible: -25 °C a +90 °C
• Instalación fija: de -40 °C a +90 °C
