LAPPBaja frecuencia UNITRONIC0034228 LAPP JE-LiYCY...BD EB 40X2X0,5

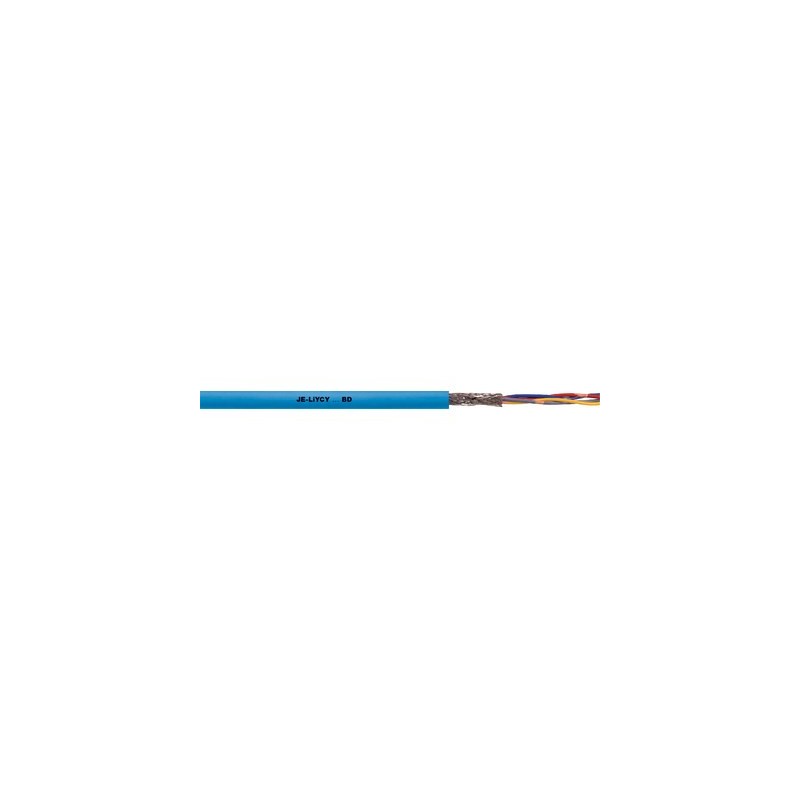

LAPP 0034228 0034228 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

0034228 LAPP JE-LiYCY...BD EB 40X2X0,5

Referencia: 0034228

Fabricante: LAPP

Descripción:

JE-LiYCY...BD EB 40X2X0,5
JE-LiYCY...BD EB

Categorías:

  • LAPP > Baja frecuencia UNITRONIC

Producto nuevo en su embalaje original con todas las garantías y certificaciones de LAPP

  • Más Información
  • PDF
  • Opiniones
Garantía, reparación y devolución.

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa suministrable de características similares.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Beneficios

  • El apantallado general minimiza la interferencia eléctrica
  • Desacoplamiento de circuitos eléctricos mediante estructura en pares trenzados (efectos de diafonía)

Ámbito de uso

  • Cable de conexión para uso en sistemas electrónicos, de señales, de control y medida.
  • Este cable se utiliza también como cable de transmisión de datos y pulsos.
  • JE-LiYCY ... BD también ha demostrado ser muy eficaz como cable de conexión para instalaciones telefónicas, tales como sistemas de llamadas e interfonos
  • Para instalación fija o bajo yeso, en interiores secos y húmedos

Características de producto

  • La versión de 2 pares (2 x 2 x 0.5) está trenzada en estrella-cuadrete.
  • No propagador de la llama, según IEC 60332-1-2
  • JE-LiYCY...BDEB: para circuitos de seguridad intrínseca (tipo de protección i - seguridad intrínseca) según IEC 60079-14:2013 / EN 60079-14:2014 / VDE 0165-1:2014, sección 16.2.2

Normas de referencia / Aprobaciones

  • Conforme a DIN VDE 0815tipo JE-LiYCY...BD

Composición de producto

  • Conductor de cobre trenzado desnudo de 7 hilos
  • Aislamiento de conductor realizado con PVC
  • 2 cores twisted into a pair, and 4 pairs into units/ bundles (for 2 x 2 x 0.5 as star quad cable)
  • Haces trenzados en capas,
    envoltura de lámina,
    pantalla de trenza realizada de hilos de cobre estañado
  • Cubierta exterior realizada con PVC
    Color de cubierta exterior: azul celeste (RAL 5015)

Clasificación ETIM 5

  • ETIM 5.0 Class-ID: EC000829
  • Descripción de clase ETIM 5.0: cable de señal/telecomunicaciones

Clasificación ETIM 6

  • ETIM 6.0 Class-ID: EC000829
  • ETIM 6.0 Class-Description: cable de telecomunicación

Código de identificación de conductores

  • Según VDE 0815 (apéndice T10)

Capacidad mutua

  • máx. 100 nF/km

Acoplamiento

  • aprox. 200 pF/100 m

Inductividad

  • Aprox. 0,65 mH/km

Formación del conductor

  • Multifilares, 7 x 0,3 mm

Radio de curvatura mínimo

  • Uso flexible ocasional: 15 x diámetro exterior
  • Instalación fija: 5 x diámetro exterior

Tensión de prueba

  • Conductor/conductor: 1000 V
  • Conductor/Pantalla: 2000 V

Resistencia de bucle

  • máx. 78,4 Ohm/km

Rango de temperaturas

  • Uso flexible ocasional: de –5 °C a +50 °C
  • Instalación fija: de -30 °C a +70 °C
