LAPPBaja frecuencia UNITRONIC0034126 LAPP JE-Y(ST)Y...BD EB 32X2X0,8

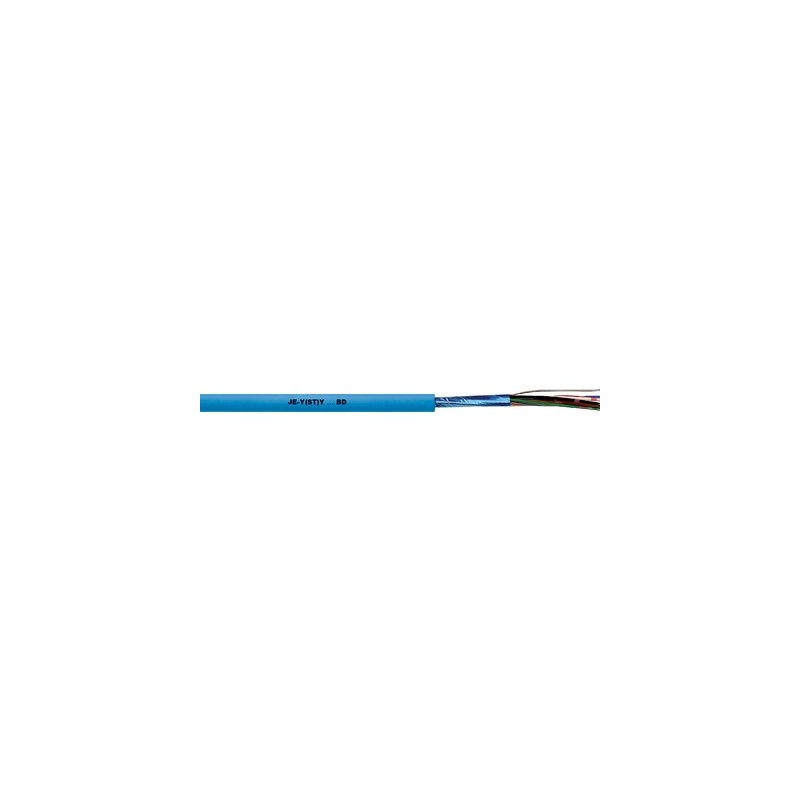

LAPP 0034126 0034126 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

0034126 LAPP JE-Y(ST)Y...BD EB 32X2X0,8

Referencia: 0034126

Fabricante: LAPP

Descripción:

JE-Y(ST)Y...BD EB 32X2X0,8
JE-Y(ST)Y...BD EB

Categorías:

  • LAPP > Baja frecuencia UNITRONIC

Producto nuevo en su embalaje original con todas las garantías y certificaciones de LAPP

  • Más Información
  • PDF
  • Opiniones
Garantía, reparación y devolución.

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa suministrable de características similares.

MÁS INFORMACIÓN

Beneficios

  • Ideal para una instalación económica, p. ej. conexiones con tecnología de conexión IDC
  • La pantalla de cinta de aluminio y el hilo de drenaje minimizan las interferencias de altas frecuencias en campos electromagnéticos
  • Desacoplamiento de circuitos eléctricos mediante estructura en pares trenzados (efectos de diafonía)

Ámbito de uso

  • Cable de conexión para la instalación fija en sistemas de control industrial, como los requeridos para la medición, control, señalización y aplicaciones de datos
  • Electrónica industrial.
  • Para instalación fija o bajo yeso, en interiores secos y húmedos

Características de producto

  • La versión de 2 pares (2 x 2 x 0,8) está retorcida en forma de cuadrete en estrella
  • No propagador de la llama, según IEC 60332-1-2
  • JE-Y(ST)Y...BDEB: para circuitos de seguridad intrínseca (tipo de protección i - seguridad intríseca) según IEC 60079-14:2013 / EN 60079-14:2014 / VDE 0165-1:2014, sección 16.2.2

Normas de referencia / Aprobaciones

  • Conforme a DIN VDE 0815tipo JE-Y(ST)Y...BD

Composición de producto

  • Conductor de cobre sólido desnudo
  • Aislamiento de conductor realizado con PVC
  • 2 conductores trenzados forman un par y 4 pares constituyen una unidad (para 2 x 2 x 0,8, formación de cuadrete en estrella)
  • Envoltura de lámina, blindaje estático de lámina de poliamida con contracolado de aluminio con hilo de continuidad de cobre
  • Cubierta exterior realizada con PVC
    Color de cubierta exterior: azul celeste (RAL 5015)

Clasificación ETIM 5

  • ETIM 5.0 Class-ID: EC000829
  • Descripción de clase ETIM 5.0: cable de señal/telecomunicaciones

Clasificación ETIM 6

  • ETIM 6.0 Class-ID: EC000829
  • ETIM 6.0 Class-Description: cable de telecomunicación

Código de identificación de conductores

  • Según VDE 0815 (apéndice T10)

Capacidad mutua

  • máx. 100 nF/km

Acoplamiento

  • aprox. 200 pF/100 m

Inductividad

  • Aprox. 0,65 mH/km

Formación del conductor

  • Conductor unifilar sólido
  • 0,8 mm: 0,50 mm²

Radio de curvatura mínimo

  • Instalación fija: 6 x diámetro exterior

Tensión de prueba

  • Conductor/conductor: 1000 V
  • Conductor/Pantalla: 2000 V

Resistencia de bucle

  • máx. 73,2 Ohm/km

Rango de temperaturas

  • Uso flexible ocasional: de –5 °C a +50 °C
  • Instalación fija: de -30 °C a +70 °C
