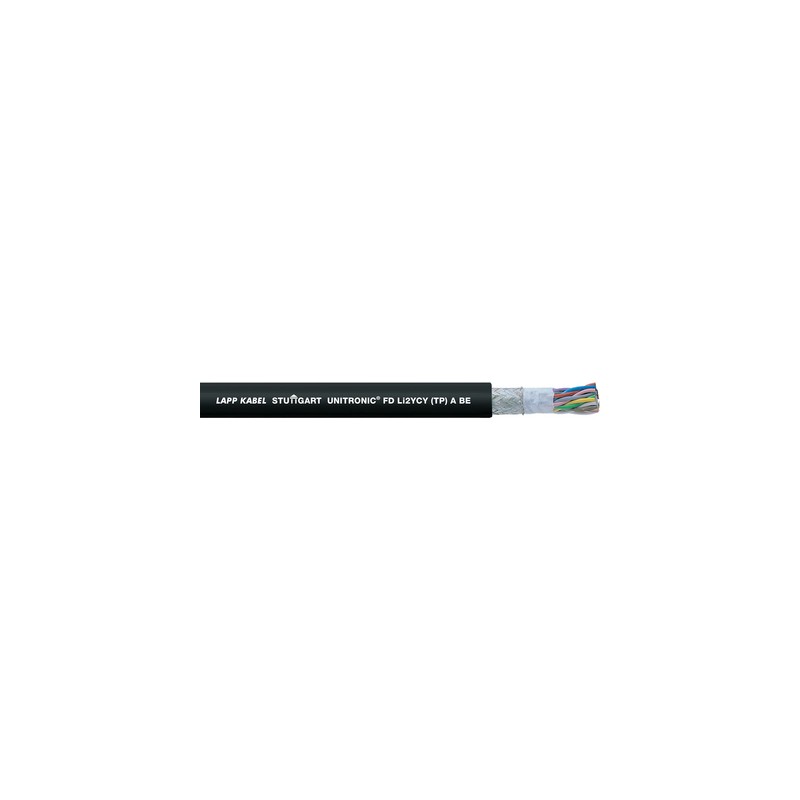

0031397 LAPP UNITRONIC FD Li2YCY (TP) A BE 2X2X0,34

Beneficios

• Características de transmisión mejoradas gracias al aislamiento de baja capacidad y a los pares trenzados
• Cable specification optimized for use in power chain/cable carrier in the USA, on the basis of NFPA 79, Section 12.9.2

Ámbito de uso

• Uso en circuitos de medida, mando y control.
• Robots lineales, equipos de manipulación automatizados
• Uso en cadenas portacables. Distancia de recorrido de hasta 50m en caso de instalación horizontal
• For use in chain/carrier: Please respect the assembly guidelines listed in Appendix T3

Características de producto

• Baja capacidad
• Buen comportamiento frente a EMC gracias a la pantalla global de cobre
• Flexibility for use inside power chain/cable carrier
• Resistencia a aceites según DIN EN 50290-2-22 (TM54)
• No propagador de llama según IEC 60332-1-2,
  UL VW-1, Cable Flame Test, CSA FT 1

Norm references / Approvals

• Basado en VDE 0812
• UL AWM Style 2570 80°C 1000V (interconexión externa) para USA (UL File No.:E63634) según NFPA 79, sección 12.9.2
• AWM I/II A/B 80°C 1000V según CSA C22.2 No. 210-15 y certificado por UL (cRU) para Canadá
• Conforme EU en relación a la directiva europea RoHS

Composición de producto

• Conductor flexible hecho de hilos de cobre desnudo
• Aislamiento de conductor de PE anticapacitivo
• Envolvente no tejida
• Pantalla de trenza de cobre estañado
• Cubierta de PVCColor: negro (similar al RAL9005)

Clasificación ETIM 5

• ETIM 5.0 Class-ID: EC000830
• Descripción de clase ETIM 5.0: Cable de datos

Código de identificación de conductores

• UNITRONIC^®
  FD Li2YCY (TP) A BE:
• DIN 47100 (tabla T9 del apéndice)

Capacidad mutua

• Hasta 0.5 mm²: 60 nF/km
• Hasta 1,0 mm²: 70 nF/km

Inductividad

• Aprox. 0,65 mH/km

Formación del conductor

• Hilos finos
• A partir de 0.5 mm²: hilos finos clase 6 según IEC 60228

Radio de curvatura mínimo

• Flexión: 7,5 x diámetro exterior
• Instalación fija: 4 x diámetro exterior

Resistencia de bucle

• Óhmnica (DC) y bucle/bidireccional @20 °C
• 0,14 mm² (26 AWG): 276,0 Ω∕km;
  0,25 mm² (24 AWG): 158,0 Ω∕km;
  0,34 mm² (22 AWG): 110,8 Ω∕km;
  0,5 mm² (21 AWG): 78,0 Ω∕km;
  0,75 mm² (19 AWG): 52,0 Ω∕km;
  1 mm² (18 AWG): 39,0 Ω∕km

Rango de temperaturas

• Flexión:
  VDE: -5 °C a 70 °C
  UL AWM: -5 °C a 80 °C
• Instalación fi ja:
  VDE: -40 °C a 70 °C
  UL AWM: -5 °C a 80 °C
