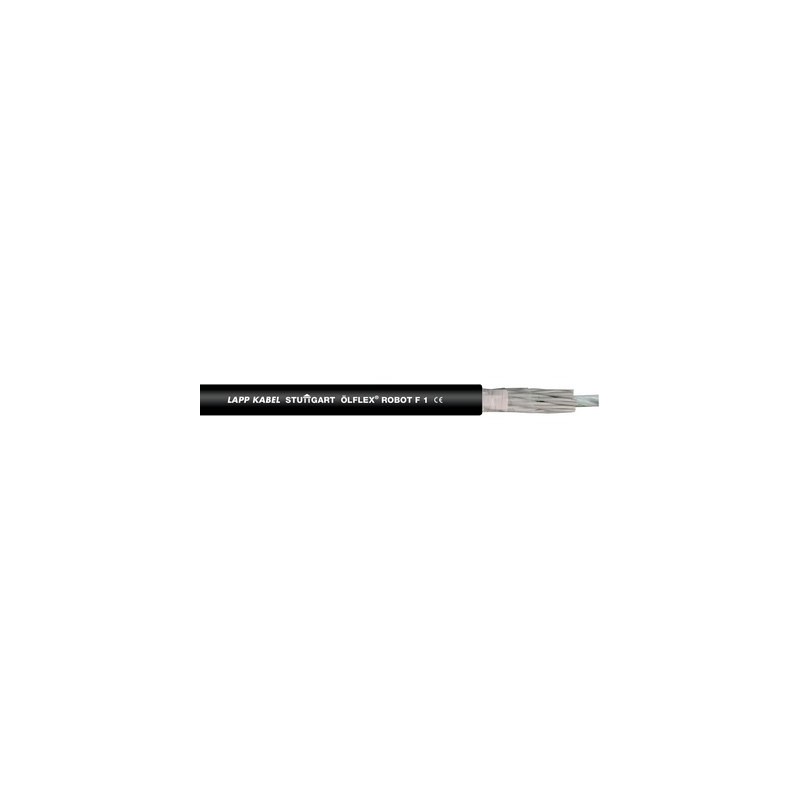

0029616 LAPP ÖLFLEX ROBOT F1 14G1

Beneficios

• Para procesos de movimientos más rápidos y aumenta así la eficiencia de las máquinas
• Mayor durabilidad en aplicaciones agresivas, gracias a la robusta cubierta de PUR.
• Resistente al contacto con lubricantes a base de aceite mineral, ácidos diluidos, soluciones alcalinas acuosas y otros agentes químicos
• Rango de temperaturas extendido para aplicaciones en condiciones ambientales severas
• Con certificación para EE. UU y Canadá para constructores exportadores de maquinaria, dispositivos y aparatos.

Ámbito de uso

• Maquinaria industrial y máquina-herramienta
• Equipos de automatización industrial
• Industria del automóvil
• Para cadenas portacables o partes móviles de máquinas
• En paquetes energéticos para robots de brazo articulado, así como para el uso en robots tipo pórtico

Características de producto

• Resistente a la abrasión y cortes
• No propagador de la llama
• Mayor resistencia a aceites
• Flexible a bajas temperaturas
• Superficie de baja adherencia

Normas de referencia / Aprobaciones

• UL AWM Style 20940
  cUL AWM I/II A/B
• UL File No. E213974
• Diseñado para hasta 10 millones de ciclos de torsión
• Uso en cadenas portacables: por favor, preste atención a las directrices de montaje del apéndice T3.
• For travel distances up to 10 m

Composición de producto

• Conductor de hilos extrafinos, 0,14 mm²-0,5 mm² de cobre estañado, secciones superiores de cobre desnudo
• Aislamiento de TPE
• Conductores (o pares de conductores) trenzados en capas o formando haces (bundles)
• Envoltura de cinta de PTFE
• Envoltura de hilo de cobre estañado, en versiones con apantallamiento al par individual
• Cubierta de poliuretano, color antracita

Clasificación ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descripción de clase ETIM 5.0: cable de control

Clasificación ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Línea de control

Código de identificación de conductores

• Hasta 0,34 mm²: Código de colores según DIN 47100
• A partir de 0,5 mm²: cables blancos con números en negro, los cables del par apantallado (2 x 1,0) están marcados con los n.º 1 + 2

Formación del conductor

• Hilo extrafino

Torsión

• Carga de torsión máx. ± 360 °/m

Radio de curvatura mínimo

• Uso flexible: 10 x diámetro exterior
• Instalación fija: 4 x diámetro exterior

Tensión nominal

• IEC: hasta 0,34 mm² 250 Vss. 0,5-2,5 mm²
  U0/U 300/500 V
  UL/CSA: hasta 1,5 mm² 600 V, desde 2,5 mm² 1000 V

Tensión de prueba

• Hasta 0,34 mm²: 1.500 V
• a partir de 0,5 mm²: 2000 V

Conductor de protección

• G = con conductor de protección AM/VE
• X = sin conductor de protección

Rango de temperaturas

• Flexión: de -40 °C a +80 °C
  Instalación fija: de -50 °C a +80 °C
