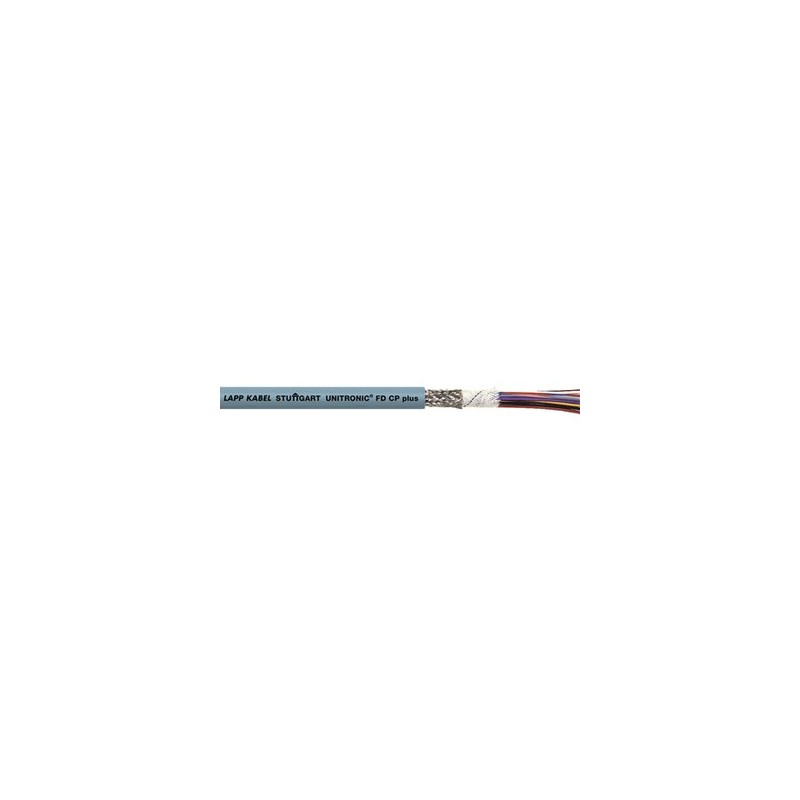

0028880 UNITRONIC FD CP plus 2X0,14 LAPP Cable de datos de gran flexibilidad con cubierta de PUR con aprobac..

Beneficios

• Rango de temperaturas extendido para aplicaciones en condiciones ambientales severas
• El apantallado general minimiza la interferencia eléctrica
• Tensión nominal según UL AWM de 1000V en caso de cableado interno permite el tendido con cables de alimentación de 1kV
• En el interior de máquinas industriales en EE.UU. según NFPA 79, 2015 Ed., 12.9.2 (condición 3 del apartado 12.9.2: desde 1 mm² hasta <16 AWG)

Ámbito de uso

• Uso en circuitos de medida, mando y control.
• Uso en cadenas portacables: en caso de instalación horizontal apto para recorridos de hasta 100 m
• Para uso en cadenas portacables: por favor, respetar la guía de montaje indicada en el Apéndice T3
• Apto para aplicaciones de torsión en el "drip loop" de los aerogeneradores (WTG)

Características de producto

• Libre de halógenos, tiene una baja capacitancia y es flexible hasta -40°C
• Cubierta exterior de PUR, resistente a cortes e incisiones, resistente a aceites minerales y a la abrasión derivada de la utilización en cadenas portacables.
• Superficie de baja adherencia, resistente a la hidrólisis y a los microbios, resistente al aceite
• Comportamiento frente al fuego: IEC 60332-1-2, VW-1, FT2
• Diseñado para soportar de 5 a 10 millones de ciclos de flexión constante en cadenas portacables

Normas de referencia / Aprobaciones

• cULus CMX, con certificación UL (UL: E236660)
• cRUus AWM, con certificación UL (UL: E63634): UL AWM Style 21576, así como AWM A/B I/II

Composición de producto

• Conductores trenzados superfinos de hilos de cobre desnudo (clase 6)
• Aislamiento del conductor: base de poliolefina
• Envolvente no tejida
• Pantalla de trenza de cobre estañado
• Cubierta exterior realizada con compuesto PUR especial
  Color de cubierta exterior: gris (RAL 7001)

Clasificación ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descripción de clase ETIM 5.0: cable de control

Clasificación ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Línea de control

Código de identificación de conductores

• DIN 47100 (tabla T9 del apéndice)

Capacidad mutua

• Conductor/Conductor aprox. 60 nF/km

Inductividad

• Aprox. 0,65 mH/km

Formación del conductor

• Conductor, hilo superfino

Movimiento de torsión en WTG

• TW-0 y TW-2, consulte el apéndice T0

Radio de curvatura mínimo

• Flexión: 7,5 x diámetro exterior
• Instalación fija: 4 x diámetro exterior

Tensión de prueba

• Conductor/conductor: 1500 V rms
• Conductor/pantalla: 500 V

Rango de temperaturas

• Flexión: de -40 °C a +80 °C
• Instalación fija: -40 °C a +80 °C cULus CMX: máx. +75 °C cRUus AWM: máx. +80 °C
