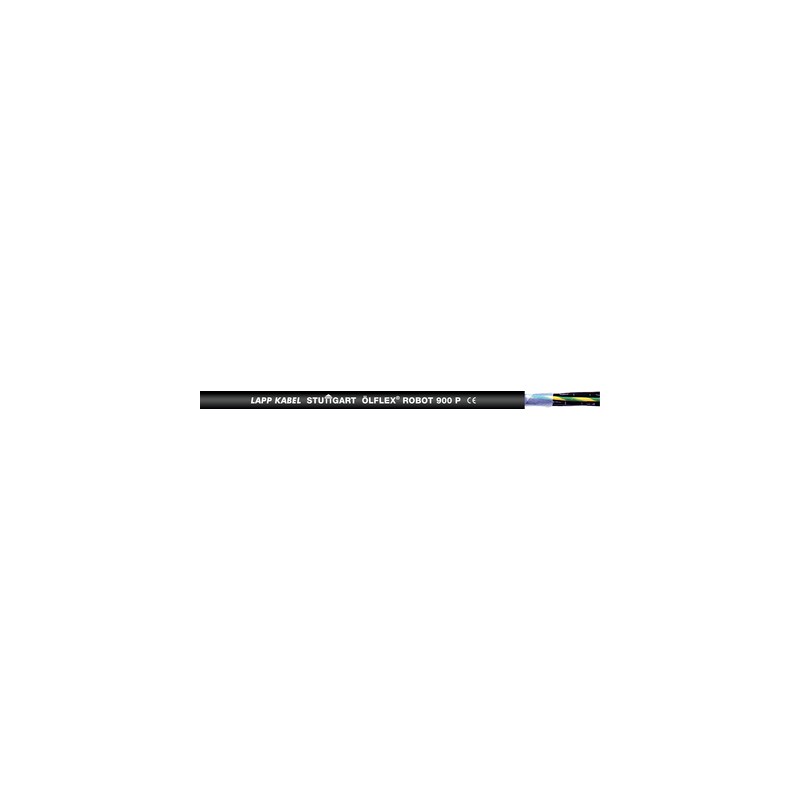

0028188 LAPP ÖLFLEX ROBOT 900 P 2x0,34

Beneficios

• Ahorro de espacio en la instalación gracias al reducido diámetro del cable
• Mayor durabilidad en aplicaciones agresivas, gracias a la robusta cubierta de PUR.
• Resistente al contacto con lubricantes a base de aceite mineral, ácidos diluidos, soluciones alcalinas acuosas y otros agentes químicos
• Rango de temperaturas extendido para aplicaciones en condiciones ambientales severas

Ámbito de uso

• Maquinaria industrial y máquina-herramienta
• Equipos de automatización industrial
• Industria del automóvil
• Para cadenas portacables o partes móviles de máquinas
• En paquetes energéticos para robots de brazo articulado, así como para el uso en robots tipo pórtico

Características de producto

• Resistente a la abrasión y cortes
• No propagador de la llama
• Mayor resistencia a aceites
• Flexible a bajas temperaturas
• Superficie de baja adherencia

Norm references / Approvals

• Diseñado para hasta 5 millones de ciclos de torsión
• Uso en cadenas portacables: por favor, preste atención a las directrices de montaje del apéndice T3.
• For travel distances up to 10 m

Composición de producto

• Conductor de hilos finos o extrafinos de cobre desnudo
• Aislamiento de TPE
• Conductores trenzados en capas
• Versiones con par central adicional: 2 conductores trenzados en par, envueltos en lámina PTFE y capa de hilos de cobre estañado
• Envoltura de cinta de PTFE
• Cubierta de poliuretano (PUR), negro (similar a RAL 9005)

Clasificación ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descripción de clase ETIM 5.0: cable de control

Clasificación ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Línea de control

Código de identificación de conductores

• Hasta 0,34 mm²: Código de colores según DIN 47100
• A partir de 0.5 mm²: conductores negros numerados en blanco

Capacidad mutua

• Conductor/Conductor: aprox. 100 nF/km
• C/P aprox. 120 nF/km

Inductividad

• Aprox 0,7 mH/km

Formación del conductor

• Hilos finos o hilo extrafinos trenzados

Torsión

• Carga de torsión máx. ± 360 °/m

Radio de curvatura mínimo

• Para uso flexible: 15 x diámetro exterior
• Instalación fija: 4 x diámetro exterior

Tensión nominal

• Hasta 0,34 mm²: 48 V AC
• A partir de 0,5 mm² U₀/U: 300/500 V

Tensión de prueba

• Hasta 0,34 mm²: 1.500 V
• A partir de 0,5 mm²: 3000 V

Conductor de protección

• G = con conductor de protección AM/VE
• X = sin conductor de protección

Rango de temperaturas

• Flexión: de -40 °C a +80 °C
  Instalación fija: de -50 °C a +80 °C
