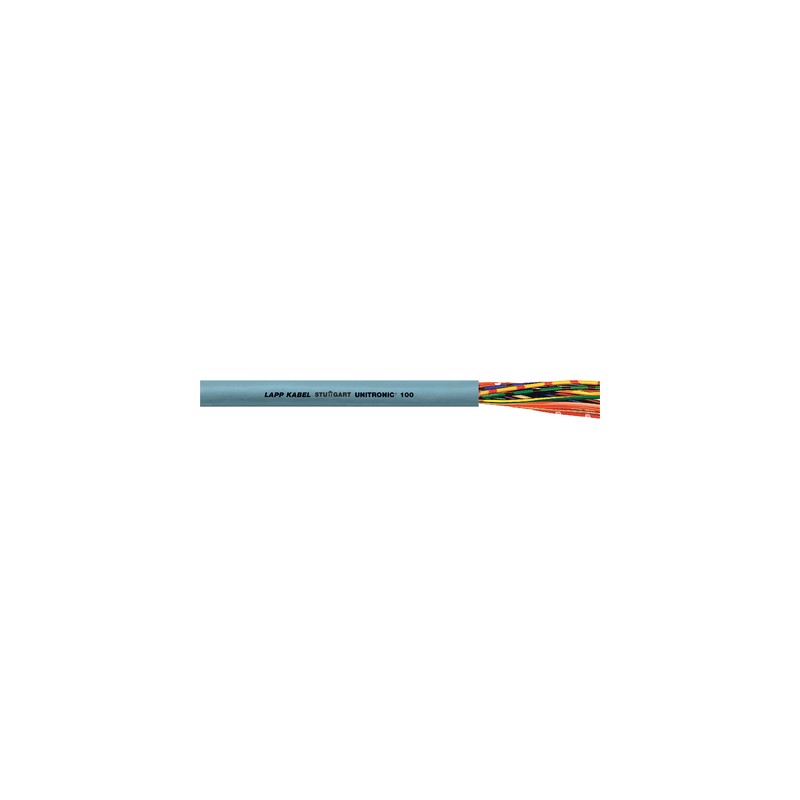

0028009 UNITRONIC 100 2x0,14 LAPP UNITRONIC 100 2x0,14

Ámbito de uso

• Estos cables de control y señal se utilizan para rangos de miliamperaje en sistemas de ordenadores, equipos electrónicos de control, equipos de oficinas, básculas, etc. y allí donde sean necesarios cables de dimensiones mínimas.

Características de producto

• Cubierta exterior fuerte, flexible y resistente.
• Diámetro exterior reducido a pesar del gran número de conductores.
• No propagador de la llama, según IEC 60332-1-2
• Desde 3 conductores con conductor protector (verde/amarillo)
  2 conductores (negro/azul)

Normas de referencia / Aprobaciones

• Basado en: VDE 0814 o VDE 0812

Composición de producto

• Trenzado de filamentos de hilo fino/multifilar (0,34 mm²) de hilos de cobre desnudo
• Aislamiento de conductor realizado con PVC
• Cubierta exterior realizada con PVC
  Color de cubierta exterior: gris (RAL 7001)

Clasificación ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descripción de clase ETIM 5.0: cable de control

Clasificación ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Línea de control

Código de identificación de conductores

• Código de colores UNITRONIC® (apéndice T7)

Capacidad mutua

• Aprox. 120 nF/km

Inductividad

• Aprox 0,7 mH/km

Formación del conductor

• Trenzado, hilo fino
  0,34 mm²: 7 hilos

Radio de curvatura mínimo

• Uso flexible ocasional: 15 x diámetro exterior
• Instalación fija: 4 x diámetro exterior

Conductor de protección

• Amarillo/verde

Rango de temperaturas

• Uso flexible ocasional: de –5 °C a +70 °C
• Instalación fija: de -40 °C a +80 °C
