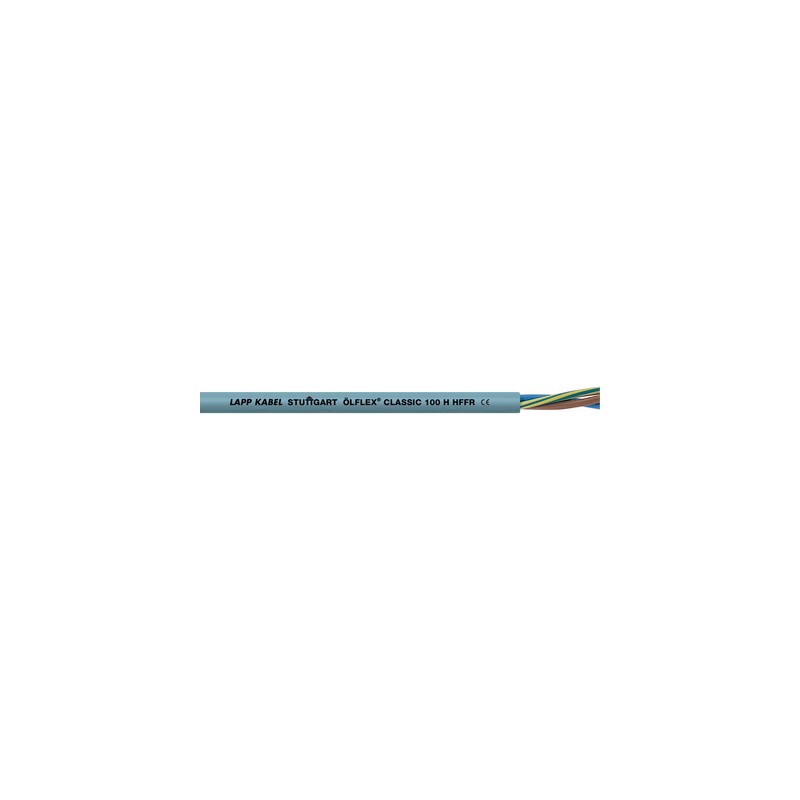

0014163 ÖLFLEX CLASSIC 100 H 4G4 LAPP ÖLFLEX CLASSIC 100 H 4G4

Beneficios

• Fácil manipulación e instalación debido a una versión muy flexible
• Amplio rango de aplicaciones debido a las excelentes características del producto

Ámbito de uso

• Edificios públicos y locales de pública concurrencia
• Ingeniería de planta, maquinaria industrial, sistemas de climatización, tecnología escénica
• Particularmente indicado para zonas en que la vida humana y animal, o propiedades de alto valor estén expuestas a un alto riesgo de daño por incendio
• Apto para aplicaciones de torsión en el "drip loop" de los aerogeneradores (WTG)

Características de producto

• No propagador de la llama, conforme a IEC 60332-1-2
• No propagador del incendio, conforme a IEC 60332-3-24 o IEC 60332-3-25
• Libre de halógenos conforme a IEC 60754-1
  Corrosividad reducida de los gases de combustión conforme a IEC 60754-2
• Baja densidad de humos, conforme a IEC 61034-2
• Resistente a aceites, conforme a EN 50363-4-1 (TM5)
  y UL OIL RES I y UL OIL RES II
• Resistente al ozono, según EN 50396

Normas de referencia / Aprobaciones

• Basado en IEC 60227-5 y EN 50525-2-51
• Basado en EN 50525-3-11

Composición de producto

• Conductor formado por hilos finos de cobre desnudo trenzados
• Aislamiento de mezcla libre de halógenos
• Cubierta exterior: Mezcla especial libre de halógenos, gris (similar a RAL 7001)

Clasificación ETIM 5

• ETIM 5.0 Class-ID: EC001578
• Descripción de clase ETIM 5.0: cable flexible

Clasificación ETIM 6

• ETIM 6.0 Class-ID: EC001578
• ETIM 6.0 Class-Description: cable flexible

Código de identificación de conductores

• Código de colores según VDE 0293 (apéndice T9)

Formación del conductor

• Hilos finos trenzados conforme a
  VDE 0295 Clase 5 / IEC 60228 Clase 5

Movimiento de torsión en WTG

• TW-0 y TW-2, consulte el apéndice T0

Radio de curvatura mínimo

• Uso flexible ocasional: 15 x diámetro exterior
• Instalación fija: 4 x diámetro exterior

Tensión nominal

• U₀/U: 450/750 V
  Instalación fija, protegida:
  U₀/U: 600/1000 V

Tensión de prueba

• 4000 V

Conductor de protección

• G = con conductor de protección AM/VE
• X = sin conductor de protección

Rango de temperaturas

• Uso flexible ocasional: de -30 °C a +70 °C
• Instalación fija: de -40 °C a +80 °C
