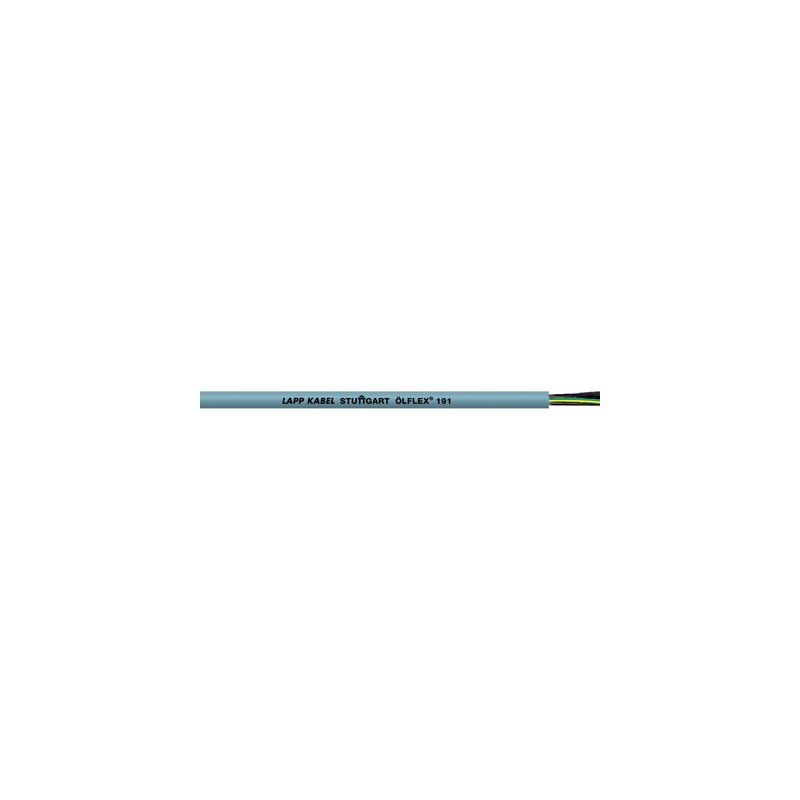

0011114 ÖLFLEX 191 4G1 LAPP Cable estándar resistente a aceites con aprobación AWM

Beneficios

• Excelentes prestaciones eléctricas, con una tensión de ensayo de 4 kV
• Adecuado para multitud de aplicaciones.

Ámbito de uso

• Ingeniería de planta
  Maquinaria industrial
  Instalaciones de climatización
• Máquina herramienta.
• En interiores secos, húmedos y mojados (incluyendo mezclas de agua y aceites), pero no apto para uso en exteriores
• Para instalaciones fijas en condicionesde carga mecánica media, así comocon movimiento ocasional en flexión norecurrente ni continuado; sin carga de tracción o guiado forzado
• Nota: uso de cables del tipo AWM (Appliance Wiring Material) en máquinas industriales (EE. UU.) según NFPA 79: véase el anexo del catálogo, tabla T29

Características de producto

• No propagador de llama según IEC 60332-1-2 y UL 1581 §1061 Cable Flame Test
• Resistente a aceites, según EN 50363-4-1: TM5

Normas de referencia / Aprobaciones

• UL AWM estilo 21098
  CSA AWM I A/B II A/B
• Los cables conforme a IEC y norma americana tienen conductores trenzados con tamaños nominales en mm² o AWG/kcmil. El tamaño principal se menciona en la tabla debajo, y el tamaño equivalente del otro sistema puede encontrarse en el Apéndice T16 de este catálogo. Para este tamaño secundario relacionado, la sección transversal del conductor suele ser mayor que el valor nominal especificado

Composición de producto

• Conductor formado por hilos finos de cobre desnudo trenzados
• Aislamiento de PVC
• Conductores trenzados en capas
• Cubierta: PVC, con resistencia a aceites mejorada, gris (similar a RAL 7001)

Clasificación ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descripción de clase ETIM 5.0: cable de control

Clasificación ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Línea de control

Código de identificación de conductores

• Negro con números blancos según VDE 0293-334

Formación del conductor

• Hilos finos trenzados conforme a
  VDE 0295 Clase 5 / IEC 60228 Clase 5

Radio de curvatura mínimo

• Uso flexible ocasional: 15 x diámetro exterior
• Instalación fija: 4 x diámetro exterior

Tensión nominal

• HAR U₀/U: 300/500 V
• UL/CSA: 600 V

Tensión de prueba

• 4000 V

Conductor de protección

• G = con conductor de protección AM/VE
• X = sin conductor de protección

Rango de temperaturas

• Flexión ocasional: -5°C a +70°C; UL/CSA: -5°C a +90°C
• Instalación fija: -40 °C a +70 °C UL/CSA: +90 °C
