> ENTRELEC>Conexión pasiva>Bornas de conexión ADO System>1SNA199071R2200 ENTRELEC Borna paso D4/6.ADO negra
ANUNCIAR
Anterior producto Siguiente producto

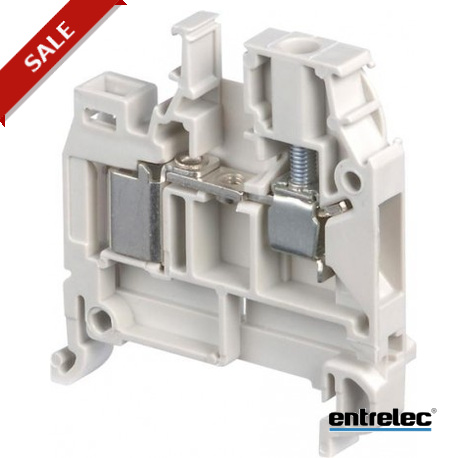

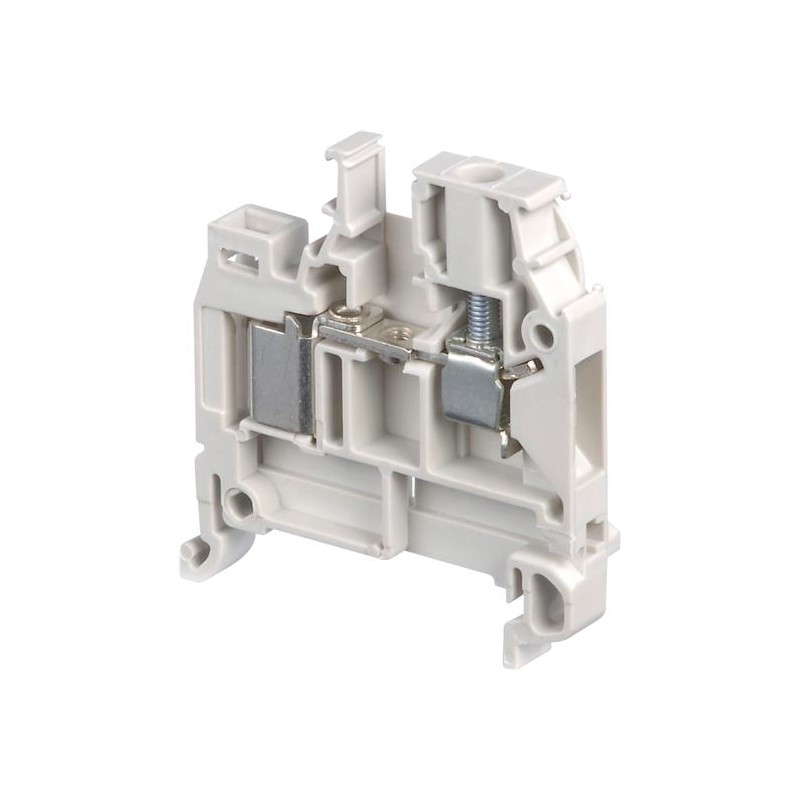

1SNA199071R2200 ENTRELEC Borna paso D4/6.ADO negra Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SNA199071R2200 ENTRELEC Borna paso D4/6.ADO negra

1SNA199071R2200

ENTRELEC

50

Borna paso D4/6.ADO negra

Más detalles


Conexión pasiva > Bornas de conexión ADO System

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ENTRELEC

Precio total: $123.94
Precio unitario: $2.48
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


- Con el ABB ADO System®. la experiencia de la forma más rápida y más confiable en el mercado. - Esta solución ofrece todas las ventajas de los ADO System® y permite installators para conectarse en el estándar de sujeción por tornillo. - Hasta 2 cables por conexión en el ADO System® conexión.

El pedido

  • Cantidad De Orden Mínima:
    50 pieza
  • Arancel De Aduanas Número:
    85369010
  • Color:
    Negro

Dimensiones

  • Neto Del Producto De La Altura:
    45mm
  • Producto De La Profundidad De La Red:
    41mm
  • Peso Neto Del Producto:
    7g
  • Neto Del Producto Anchura:
    6mm

Técnica

  • Espaciado:
    6 mm
  • Tipo De Conexión:
    Tornillo de la abrazadera - ADO Sistema de
  • Función:
    Alimentación a través de
  • Número de Niveles:
    1
  • La Conexión De La Capacidad Del Circuito Principal:
    Tornillo de la Abrazadera Flexible / 1x 0.22 ... 4 mm2
    Tornillo de la Abrazadera / Rígido 1x de 0,2 ... 4 mm2
  • Tipo De Medidor:
    A4
  • Corriente Nominal (In):
    Circuito Principal 17.5 Un
  • Nominal de Corta duración Corriente asignada (Icw):
    para 1 s 180
  • Tensión Nominal (Ur):
    1000 V
  • Nominal Soportada De Impulso De Tensión (Uimp):
    8000 V
  • Dieléctrica Tensión De Prueba:
    3500 V
  • Grado De Contaminación:
    3
  • Grado de Protección:
    acc. a la norma IEC 60529. IEC 60947-1. EN 60529 Principales Terminales IP20
  • Material De Aislamiento:
    Poliamida
  • Montaje en Carril DIN:
    TH35-7,5 (en 35 x 7,5 mm Riel de Montaje) acc. IEC 60715
    TH35-15 (35 x 15 mm Riel de Montaje) acc. IEC 60715
  • Extracción De Alambre De Longitud:
    9.5 mm
  • Se Recomienda El Controlador De Tornillo:
    4 mm
  • Par De Apriete:
    acc. IEC 60947-1 0,5 N·m
    Fabricante 0,8 N·m
  • Nominal De La Sección Transversal:
    1,5 mm2

Técnicos de la UL/CSA

  • La conexión de la Capacidad del Circuito Principal UL/CSA:
    Tornillo de la Abrazadera / Rígido 1x 22 ... 10 AWG
    Tornillo de la Abrazadera / Rígido 2x 22 ... 14 AWG
  • La conexión de la Capacidad de UL/CSA:
    Cadena de 16 AWG
  • Inflamabilidad Según UL94:
    V0
  • La máxima Tensión de Funcionamiento UL/CSA:
    Circuito Principal De 600 V

Ambiental

  • RoHS Estado:
    Siguientes de la UE de la Directiva 2002/95/CE del consejo, de 18 de agosto. 2005 y enmienda
  • Temperatura Del Aire Ambiente:
    Operación -55 ... +110 °C
    De Almacenamiento De -55 ... +110 °C

Certificados y Declaraciones (Número de Documento)

Clasificaciones

  • ETIM 4:
    EC000897 - Alimentación-a través del bloque de terminales
  • ETIM 5:
    EC000897 - Alimentación-a través del bloque de terminales
  • Objeto Código De Clasificación:
    X

Información Del Envase

  • Paquete De Nivel 1 De Ancho De:
    61 mm
  • Paquete De Nivel 1 Longitud:
    220 mm
  • Paquete De Nivel 1 Altura:
    47 mm
  • Paquete De Nivel 1 Peso Bruto:
    0.35
  • Paquete de Nivel 1 EAN:
    3472591990713
  • Nivel De Paquete De 2 Unidades:
    1000 pieza
  • Paquete De Nivel 2 De Ancho:
    300 mm
  • Paquete De Nivel 2 Duración:
    500 mm
  • Paquete De Nivel 2 Altura:
    150 mm
  • Paquete De Nivel 2 Peso Bruto:
    7.35
  • Nivel De Paquete De 3 Unidades:
    48000 pieza
  • Producto Tipo De Embalaje:
    Cuadro
  • Paquete De Nivel 1 Unidades:
    50 pieza

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOG ENTRELEC EN.pdf 136 Mbytes
ENTRELEC-1SNA199071R2200-D4/6.ADO 92 Kbytes ENTRELEC-1SNA199071R2200-D4/6.ADO
