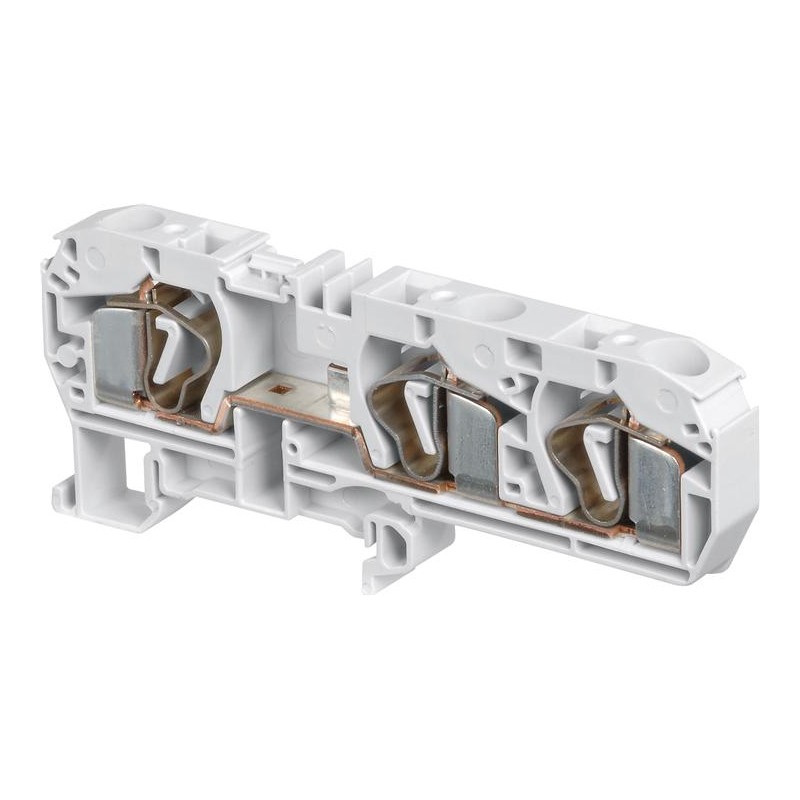

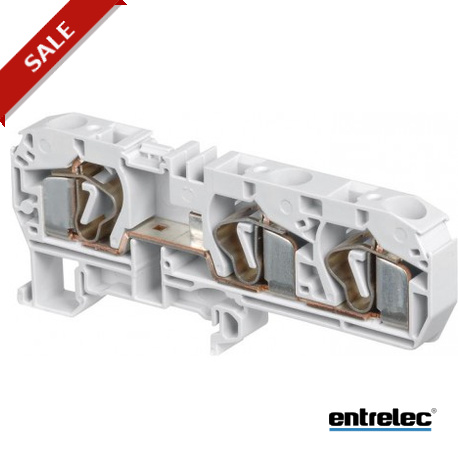

1SNA290423R2700 ENTRELEC Borna paso D 10/10.3L Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SNA290423R2700 ENTRELEC Borna paso D 10/10.3L

1SNA290423R2700

ENTRELEC

25

Disponible Envío el hoy

Borna paso D 10/10.3L

Más detalles


Conexión pasiva > SNA - Bornas de conexión resorte

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de ENTRELEC

* Este articulo está obsoleto. Por favor, solicítenos presupuesto para que comprobemos si existen unidades disponibles o le ofrezcamos una alternativa de producto.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información



- De fácil acceso gracias a la parte delantera de cableado de entrada. - Sujeción de la presión de contacto no depende de la operadora automática y reptiles de compensación. - Numerosas funciones integradas: doble conexión en puente de sistema. claramente visible en el marcador. interruptores de prueba. etc. - Funcionales a través del diseño ergonómico (alineación).

El pedido

  • Cantidad De Orden Mínima:
    25 pieza
  • Arancel De Aduanas Número:
    85369010
  • Reemplazo de ID de Producto (NUEVO):
    1SNK710011R0000
  • Color:
    Gris

Dimensiones

  • Neto Del Producto De La Altura:
    101.5mm
  • Producto De La Profundidad De La Red:
    35mm
  • Peso Neto Del Producto:
    35.28g
  • Neto Del Producto Anchura:
    10mm

Técnica

  • Espaciado:
    10 mm
  • Tipo De Conexión:
    La primavera
  • Función:
    Alimentación a través de
  • Número de Niveles:
    1
  • La Conexión De La Capacidad Del Circuito Principal:
    La Abrazadera de la primavera / Flexible 1x 0.5 ... 10 mm2
    La Abrazadera de la primavera / Rígido 1x 0.5 ... 16 mm2
    La Abrazadera de la primavera / Con Aislamiento Ferrrule 1x 0.5 ... 10 mm2
  • Tipo De Medidor:
    B6
  • Corriente Nominal (In):
    Circuito Principal 57 Un
  • Nominal de Corta duración Corriente asignada (Icw):
    para 1 s 1200
  • Tensión Nominal (Ur):
    1000 V
  • Nominal Soportada De Impulso De Tensión (Uimp):
    8000 V
  • Grado De Contaminación:
    3
  • Grado de Protección:
    acc. a la norma IEC 60529. IEC 60947-1. EN 60529 Principales Terminales IP20
  • Material De Aislamiento:
    Poliamida
  • Montaje en Carril DIN:
    TH35-7,5 (en 35 x 7,5 mm Riel de Montaje) acc. IEC 60715
    TH35-15 (35 x 15 mm Riel de Montaje) acc. IEC 60715
  • Extracción De Alambre De Longitud:
    12.0 mm
  • Se Recomienda El Controlador De Tornillo:
    5.5 mm
  • Nominal De La Sección Transversal:
    10 mm2

Técnicos de la UL/CSA

  • La conexión de la Capacidad del Circuito Principal UL/CSA:
    La Abrazadera de la primavera / Flexible 1x 20 ... 6 AWG
    La Abrazadera de la primavera / Rígido 1x 20 ... 6 AWG
  • La conexión de la Capacidad de UL/CSA:
    Cadena 6 AWG
  • La máxima Tensión de Funcionamiento UL/CSA:
    Circuito Principal De 600 V

Ambiental

  • Temperatura Del Aire Ambiente:
    Operación -55 ... +110 °C
    De Almacenamiento De -55 ... +110 °C

Certificados y Declaraciones (Número de Documento)

Clasificaciones

  • ETIM 4:
    EC000897 - Alimentación-a través del bloque de terminales
  • ETIM 5:
    EC000897 - Alimentación-a través del bloque de terminales
  • Objeto Código De Clasificación:
    X

Información Del Envase

  • Paquete De Nivel 1 De Ancho De:
    101 mm
  • Paquete De Nivel 1 Longitud:
    265 mm
  • Paquete De Nivel 1 Altura:
    47 mm
  • Paquete De Nivel 1 Peso Bruto:
    0.882
  • Paquete de Nivel 1 EAN:
    3472592904238
  • Nivel De Paquete De 2 Unidades:
    225 pieza
  • Paquete De Nivel 2 De Ancho:
    300 mm
  • Paquete De Nivel 2 Duración:
    500 mm
  • Paquete De Nivel 2 Altura:
    150 mm
  • Nivel De Paquete De 3 Unidades:
    10800 pieza
  • Producto Tipo De Embalaje:
    Cuadro
  • Paquete De Nivel 1 Unidades:
    25 pieza

Datasheet - PDF

Título: Tamaño: Tipo:
ENTRELEC-1SNA290423R2700-1SNA290423R2700 90 Kbytes   ENTRELEC-1SNA290423R2700-1SNA290423R2700
