ELDONArmarios murales de aceroMASE0406021R5 ELDON Mural EMC, 400x400x210 MASE0406021R5

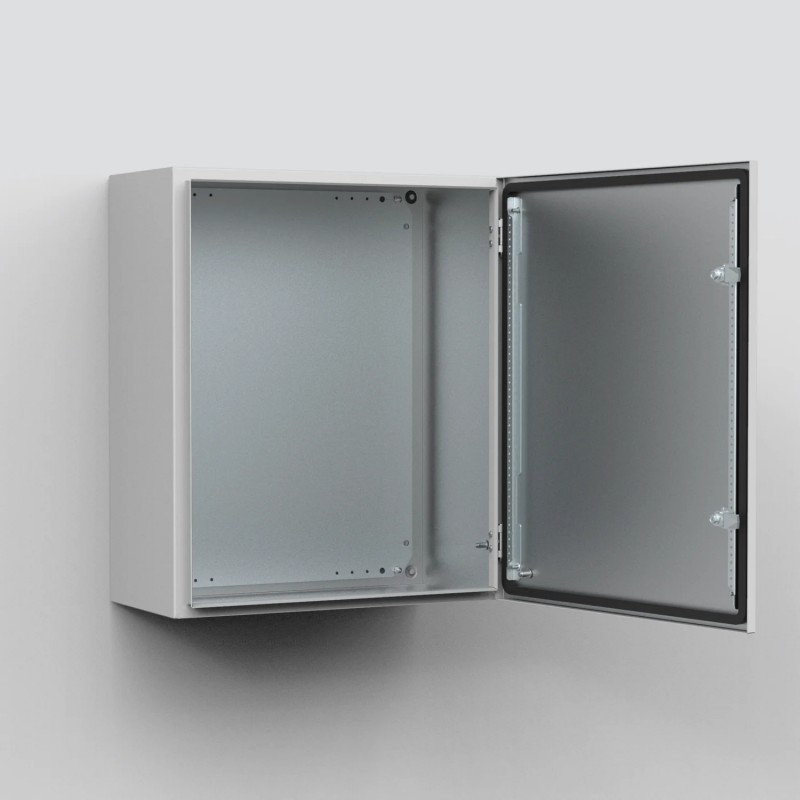

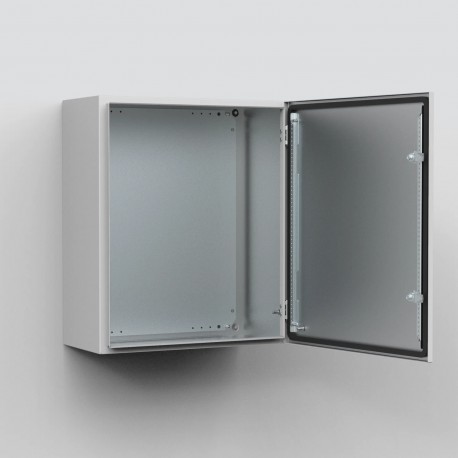

ELDON MASE0406021R5 MASE0406021R5 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

MASE0406021R5 ELDON Mural EMC, 400x400x210 MASE0406021R5

Referencia: MASE0406021R5

Fabricante: ELDON

Descripción:

Mural EMC, 400x600x210, compacto, 1 puerta, con MP, acero dulce, IP66 pack de 1
Mural EMC, 400x600x210, compacto, 1 puerta, con MP, acero dulce, IP66
Mural EMC, 400x600x210

Categorías:

  • Sistemas de armarios eléctricos > Caja / armario de distribución (vacío)
  • ELDON > Armarios murales de acero

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ELDON

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

* Este articulo está restringido. Por favor, solicítenos presupuesto para que comprobemos si existen unidades disponibles o le ofrezcamos una alternativa de producto.

Solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa suministrable de características similares.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

MÁS INFORMACIÓN

Características

  • Material: Cuerpo: Chapa de acero cincado de 1.2 mm / 1.5 mm (MASE0606021R5 y superiores). Puerta: Chapa de acero cincado de 1.2 mm / 1.5 mm (MASE0606021R5 y superiores) / 2 mm (MASE1006030R5 y superiores). Placa de montaje: Chapa de acero galvanizado de 2 mm.
  • Estructura: Plegado y soldado. Cuatro taladros de 8,5 mm para fijación mural, embutidos 2 mm x 20,4 mm de diámetro para permitir el flujo de aire entre la pared y la parte posterior del armario.
  • Puerta: Diseño envolvente con apertura de 130°. Bisagras ocultas desmontables con pasadores cautivos. Las bisagras están montadas solo para apertura a derechas. A partir del modelo MASE0505021R5 y superiores se suministra con dos perfiles de montaje desmontables en la puerta. La estanqueidad se asegura mediante una junta de poliuretano EMC conductiva.
  • Cierre: Cierre de doble paletón cromado con inserto DIN 3mm con movimiento de 90ª. Los armarios de 1000 mm de altura y superiores están provistos de un cierre de varilla con tres puntos de fijación.
  • Placa de montaje: La placa de montaje está marcada verticalmente a intervalos de 10 mm para facilitar la posición horizontal del equipo. En la parte superior e inferior están dispuestos unos taladros para facilitar la fijación de los cables. Fijados sobre pernos M8 soldados a la parte trasera del armario. A partir de armarios de 800 mm y superiores, todos los lados están reforzados con bordes plegados. Si se utiliza el accesorio AMG, la placa de montaje puede ser ajustada a cualquier profundidad.
  • Apertura salida de cables: Sin tapas de salida de cables para garantizar la máxima protección EMC.
  • Puesta a tierra: La puerta está conectada a tierra por medio de pernos M8.
  • Acabado: Pintado al polvo, texturado, color gris RAL 7035 solo en la parte exterior.
  • Protección: Se corresponde con IP 54 TYPE 12 IK 10.
  • Suministro: Cuerpo y puerta del armario de acero cincado, pintado exteriormente. Puerta equipada con junta conductiva EMI. Dos perfiles de montaje en la puerta para armarios a partir de MASE0505021R5 y superiores. Facilidades para puesta a tierra.
  • Electric conductivity between the enclosure's body and door is guaranteed, which ensures a good Faraday effect is created
  • Component and equipment failure, and unnecessary downtime is avoided as the components are protected from electromagnetic interferences as well as from water and dust entering the enclosure
  • Solo se deben utilizar accesorios o periféricos con clasificación EMC que afecten las paredes externas del gabinete. El uso de otros accesorios o periféricos degradará el rendimiento EMC del gabinete
Atributo del producto Valor
Altura (H)400 mm
Ancho (W)600 mm
Profundidad (D)210 mm
Tamaño del panel370 x 550 mm
Profundidad máxima de montaje192 mm
Cantidad de cerrojos1
MaterialAcero
AcabadoPintado al polvo
ColorGris Claro
Código de coloresRAL 7035
Peso13 kg
UPC783510490218
EAN8713574128637
Cantidad por embalaje estándar1.0000
Cantidad por embalaje1.0000

ETIM for MASE0406021R5 Sistemas de armarios eléctricos (EC000261)

CaracterísticaAnchura (EF000008)
Valor400.00 mm
CaracterísticaAltura (EF000040)
Valor400.00 mm
CaracterísticaProfundidad (EF000049)
Valor210.00 mm
CaracterísticaMaterial (EF002169)
ValorAcero
CaracterísticaAcabado de superficie (EF006569)
ValorCon revestimiento en polvo
CaracterísticaColor (EF000007)
ValorGris
CaracterísticaNúmero RAL (EF000116)
Valor7.04
CaracterísticaCon placa de montaje (EF000118)
ValorSí
CaracterísticaPlaca de montaje de profundidad ajustable (EF006054)
ValorSí
CaracterísticaFijación en poste (EF009582)
ValorNo
CaracterísticaNúmero de puertas (EF000122)
Valor1.00
CaracterísticaNúmero de bloqueos (EF000123)
Valor1.00
CaracterísticaCubierta inclinada (EF009278)
ValorNo
CaracterísticaVersión de CEM (EF001062)
ValorSí
CaracterísticaCon puerta acristalada (EF001089)
ValorNo
CaracterísticaCon puerta de ventilación (EF006279)
ValorNo
CaracterísticaCon puerta trasera (EF007381)
ValorNo
CaracterísticaResistencia al impacto (IK) (EF004293)
ValorIK10
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP54
CaracterísticaGrado de protección (NEMA) (EF011959)
Valor12

DATASHEET - PDF

Título
Tamaño
Tipo
MASE0406021R5 MASE0406021R5 ES_MASE0404021R5.pdf
4 Mbytes
MASE0406021R5 MASE0406021R5 AFS08083_Document-(PDF)3.pdf
514 Kbytes
MASE0406021R5 MASE0406021R5 MASE0404021R5_Document-(PDF)3.pdf
669 Kbytes
PDF CATÁLOGO NVENT ES
91 Mbytes
