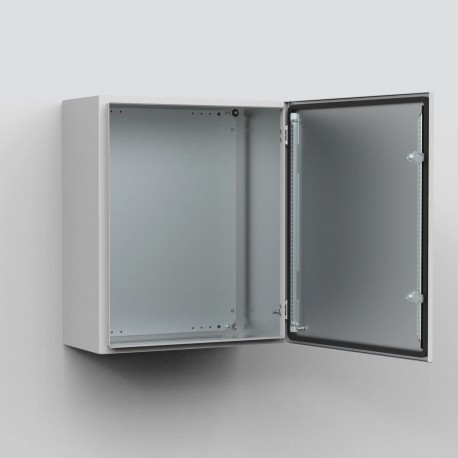

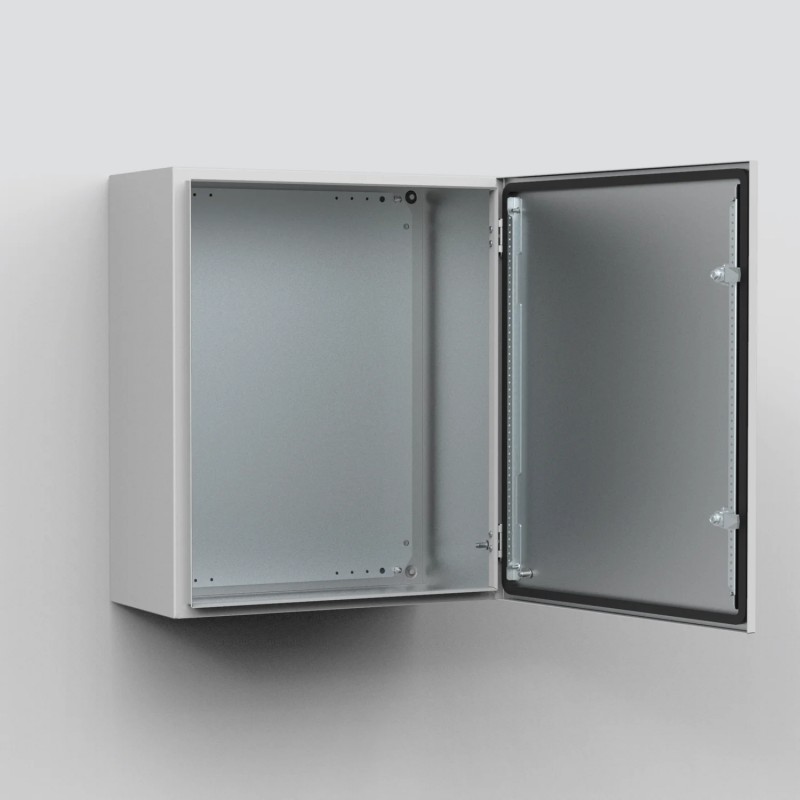

MASE1008030R5 ELDON Mural EMC, 1000x800x300, compacto, 1 puerta, con MP, acero dulce, IP66 pack de 1
MASE1008030R5
ELDON
Mural EMC, 1000x800x300, compacto, 1 puerta, con MP, acero dulce, IP66 pack de 1
Mural EMC, 1000x800x300
Sistemas de armarios eléctricos > Caja / armario de distribución (vacío)
Armarios murales de acero
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ELDON
Más vendidos
▲Más Información
▲Características
- Material: Cuerpo: Chapa de acero cincado de 1.2 mm / 1.5 mm (MASE0606021R5 y superiores). Puerta: Chapa de acero cincado de 1.2 mm / 1.5 mm (MASE0606021R5 y superiores) / 2 mm (MASE1006030R5 y superiores). Placa de montaje: Chapa de acero galvanizado de 2 mm.
- Estructura: Plegado y soldado. Cuatro taladros de 8,5 mm para fijación mural, embutidos 2 mm x 20,4 mm de diámetro para permitir el flujo de aire entre la pared y la parte posterior del armario.
- Puerta: Diseño envolvente con apertura de 130°. Bisagras ocultas desmontables con pasadores cautivos. Las bisagras están montadas solo para apertura a derechas. A partir del modelo MASE0505021R5 y superiores se suministra con dos perfiles de montaje desmontables en la puerta. La estanqueidad se asegura mediante una junta de poliuretano EMC conductiva.
- Cierre: Cierre de doble paletón cromado con inserto DIN 3mm con movimiento de 90ª. Los armarios de 1000 mm de altura y superiores están provistos de un cierre de varilla con tres puntos de fijación.
- Placa de montaje: La placa de montaje está marcada verticalmente a intervalos de 10 mm para facilitar la posición horizontal del equipo. En la parte superior e inferior están dispuestos unos taladros para facilitar la fijación de los cables. Fijados sobre pernos M8 soldados a la parte trasera del armario. A partir de armarios de 800 mm y superiores, todos los lados están reforzados con bordes plegados. Si se utiliza el accesorio AMG, la placa de montaje puede ser ajustada a cualquier profundidad.
- Apertura salida de cables: Sin tapas de salida de cables para garantizar la máxima protección EMC.
- Puesta a tierra: La puerta está conectada a tierra por medio de pernos M8.
- Acabado: Pintado al polvo, texturado, color gris RAL 7035 solo en la parte exterior.
- Protección: Se corresponde con IP 54 TYPE 12 IK 10.
- Suministro: Cuerpo y puerta del armario de acero cincado, pintado exteriormente. Puerta equipada con junta conductiva EMI. Dos perfiles de montaje en la puerta para armarios a partir de MASE0505021R5 y superiores. Facilidades para puesta a tierra.
- Electric conductivity between the enclosure's body and door is guaranteed, which ensures a good Faraday effect is created
- Component and equipment failure, and unnecessary downtime is avoided as the components are protected from electromagnetic interferences as well as from water and dust entering the enclosure
- Solo se deben utilizar accesorios o periféricos con clasificación EMC que afecten las paredes externas del gabinete. El uso de otros accesorios o periféricos degradará el rendimiento EMC del gabinete
| Atributo del producto | Valor |
|---|---|
| Altura (H) | 1000 mm |
| Ancho (W) | 800 mm |
| Profundidad (D) | 300 mm |
| Tamaño del panel | 970 x 770 mm |
| Profundidad máxima de montaje | 282 mm |
| Cantidad de cerrojos | 1 |
| Material | Acero |
| Acabado | Pintado al polvo |
| Color | Gris Claro |
| Código de colores | RAL 7035 |
| Peso | 51 kg |
| UPC | 783510490287 |
| EAN | 8713574128613 |
| Cantidad por embalaje estándar | 1.0000 |
| Cantidad por embalaje | 1.0000 |
| Característica | Valor |
|---|---|
| Anchura (EF000008) | 800.00 mm |
| Altura (EF000040) | 1.00 mm |
| Profundidad (EF000049) | 300.00 mm |
| Material (EF002169) | Acero |
| Acabado de superficie (EF006569) | Con revestimiento en polvo |
| Color (EF000007) | Gris |
| Número RAL (EF000116) | 7.04 |
| Con placa de montaje (EF000118) | Sí |
| Placa de montaje de profundidad ajustable (EF006054) | Sí |
| Fijación en poste (EF009582) | No |
| Número de puertas (EF000122) | 1.00 |
| Número de bloqueos (EF000123) | 1.00 |
| Cubierta inclinada (EF009278) | No |
| Versión de CEM (EF001062) | Sí |
| Con puerta acristalada (EF001089) | No |
| Con puerta de ventilación (EF006279) | No |
| Con puerta trasera (EF007381) | No |
| Resistencia al impacto (IK) (EF004293) | IK10 |
| Grado de protección (IP) (EF005474) | IP54 |
| Grado de protección (NEMA) (EF011959) | 12 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO NVENT ES.pdf | 91 Mbytes |
|
| MASE1008030R5 MASE1008030R5 ES_MASE0404021R5.pdf | 4 Mbytes |
|
| Descargar catálogo general |
|
