ELDONArmarios acero inoxidableAFS03021 ELDON Mural, 300x200x155 AFS03021

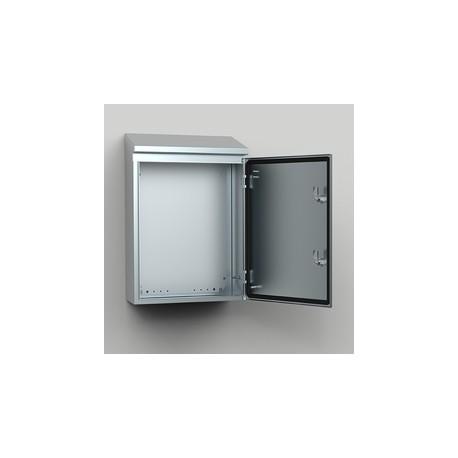

ELDON AFS03021 AFS03021 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

AFS03021 ELDON Mural, 300x200x155 AFS03021

Referencia: AFS03021

Fabricante: ELDON

Descripción:

Mural, 300x200x155, higiénico, 1 puerta, con MP, acero inoxidable 304, IP66 pack de 1
Mural, 300x200x155, higiénico, 1 puerta, con MP, acero inoxidable 304, IP66
Mural, 300x200x155

Categorías:

  • Sistemas de armarios eléctricos > Caja / armario de distribución (vacío)
  • ELDON > Armarios acero inoxidable

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ELDON

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 255,70 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 10 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

MÁS INFORMACIÓN

Características

  • Estructura: Con un ángulo de 8 a 20°, el techo inclinado proporciona un voladizo de 10 mm para drenar líquidos y otros residuos de la puerta frontal. Plegado y sellado por soldadura. Con el fin de facilitar la instalación, cada esquina de la parte trasera del armario está marcada con láser para indicar con precisión dónde taladrar y fijar los soportes de montaje mural AWS.
  • Información adicional: El uso de equipamiento de gestión térmica, aperturas de ventilación y tejadillo deberán ser utilizados para aplicaciones en el exterior y entornos severos. Ver nuestra sección de accesorios generales y el capitulo de información técnica para obtener información adicional.
  • Protección: Se corresponde con IP 66 TYPE 4X, 12 IK 10.
  • Placa de montaje: En la parte superior e inferior están dispuestos unos taladros para facilitar la fijación de los cables. Fijada sobre pernos M8 soldados a la parte posterior del armario. En armarios con altura o anchura de 800 mm o más, la placa de montaje está plegada en los cuatro lados para una mayor rigidez.
  • Material: Acero inoxidable pulido AISI 304L / AISI 316L. Cuerpo: 1.5 mm. Puerta: 1.5 mm / 2 mm para armarios con una altura de 1000 mm o más. Placa de montaje: Acero galvanizado de 2.5 mm.
  • Cierre: Cierre DIN de 3 mm zamak con movimiento de 90°. Cierres de acero inoxidable y otras versiones disponibles bajo pedido.
  • Acabado: Acero inoxidable pulido 400.
  • Puerta: Esquina conformada en una única pieza. Montaje en superficie, con apertura de 130°. Bisagras de acero inoxidable 304 ocultas con pasador cautivo. Se puede montar para abrirse a la izquierda o la derecha (requiere mecanizado). La estanqueidad queda garantizada mediante una junta de poliuretano inyectado. En el modelo AISI 316L, la estanqueidad queda garantizada gracias a una junta de silicona inyectada.
  • Suministro: Armario con puerta, placa de montaje, llave metálica, con accesorios de fijación y puntos para toma de tierra. Embalaje de cartón reutilizable.
  • Entrada de cables: Sin apertura de salida de cables como estándar.
  • Cable access: No gland openings as standard
  • Additional information: In environments known for quick temperature changes, consideration to condensation should be taken; please see the thermal management section
Atributo del producto Valor
Altura300 mm
Ancho200 mm
Profundidad155 mm
MaterialAcero Inoxidable 304
Tamaño del panel275 x 150 mm
Profundidad máxima de montaje135 mm
Degree of Slope20 °
AcabadoPulido
Colorn/a
Cantidad de cerrojos1
Peso4.6 kg
UPC783510119744
EAN8713574086272
Cantidad por embalaje estándar1.0000
Cantidad por embalaje1.0000

ETIM for AFS03021 Sistemas de armarios eléctricos (EC000261)

CaracterísticaAnchura (EF000008)
Valor200.00 mm
CaracterísticaAltura (EF000040)
Valor300.00 mm
CaracterísticaProfundidad (EF000049)
Valor155.00 mm
CaracterísticaMaterial (EF002169)
ValorAcero inoxidable
CaracterísticaCalidad del material (EF001257)
ValorAcero inoxidable 304 (V2A)
CaracterísticaAcabado de superficie (EF006569)
ValorSin tratamiento
CaracterísticaColor (EF000007)
ValorAcero inox
CaracterísticaCon placa de montaje (EF000118)
ValorSí
CaracterísticaPlaca de montaje de profundidad ajustable (EF006054)
ValorNo
CaracterísticaFijación en poste (EF009582)
ValorNo
CaracterísticaNúmero de puertas (EF000122)
Valor1.00
CaracterísticaNúmero de bloqueos (EF000123)
Valor1.00
CaracterísticaCubierta inclinada (EF009278)
ValorSí
CaracterísticaVersión de CEM (EF001062)
ValorNo
CaracterísticaCon puerta acristalada (EF001089)
ValorNo
CaracterísticaCon puerta de ventilación (EF006279)
ValorNo
CaracterísticaCon puerta trasera (EF007381)
ValorNo
CaracterísticaResistencia al impacto (IK) (EF004293)
ValorIK10
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP66
CaracterísticaGrado de protección (NEMA) (EF011959)
Valor4X

DATASHEET - PDF

Título
Tamaño
Tipo
AFS03021 AFS03021 ES_AFS03021.pdf
797 Kbytes
AFS03021 AFS03021 AFS08083_Document-(PDF)2.pdf
344 Kbytes
AFS03021 AFS03021 AFS08083_Document-(PDF)3.pdf
514 Kbytes
AFS03021 AFS03021 AFS08083_Document-(PDF)4.pdf
275 Kbytes
AFS03021 AFS03021 AFS08083_Document-(PDF)5.pdf
617 Kbytes
AFS03021 AFS03021 AFS08083_Document-(PDF)6.pdf
669 Kbytes
AFS03021 AFS03021 AFS08083_Document-(PDF)7.pdf
82 Kbytes
PDF CATÁLOGO NVENT ES
91 Mbytes
