ESFS458
ELDON
1
Disponible Envío el hoy

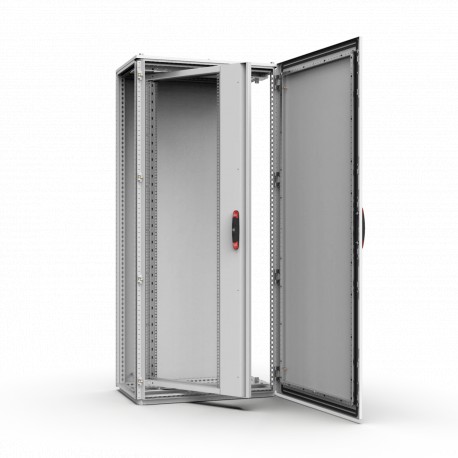

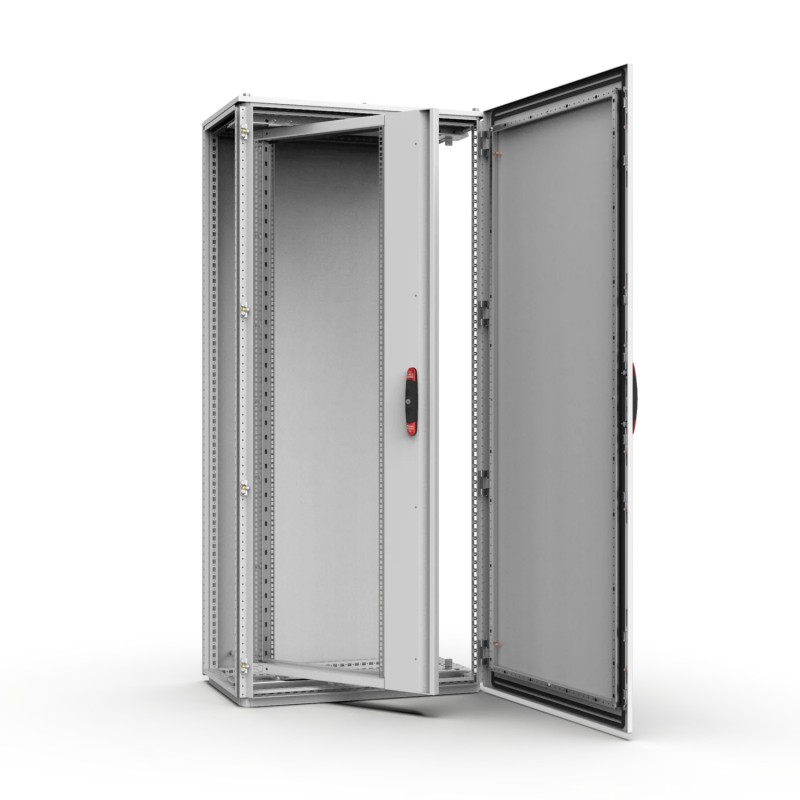

Marco giratorio lateral, 2200 ESFS458
Marco giratorio lateral, 2200
Se trata de un marco giratorio para equipos de 19" que proporciona más espacio de montaje para dichos equipos, así como acceso por la parte posterior a los componentes y equipos montados tras abrirlo. También proporciona espacio adicional en el lado de cierre de los perfiles de 19" para optimizar la profundidad útil para el montaje de equipos en el mango giratorio.
Sistemas de armarios eléctricos > Componente para ampliación (armario de control)
Armarios Autoportantes de acero
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de ELDON
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Descripción: | Marco giratorio de altura total para componentes de 19" que permite la apertura a izquierda o derecha con sujeción sobre la toda la altura. Se puede montar en armarios de acero combinables y compactos. Con bisagras especialmente diseñadas para proporcionar una profundidad extra de montaje. Bisagra superior ajustable para el montaje en escuadra del marco giratorio. Perfil rígido en W para equipos pesados. Perfiles verticales de acero cincado para puesta a tierra directa de los componentes montados. Equipamiento estandar con bisagras 130°. El acceso pleno al armario se consigue usando bisagras de 180° ESFH180. Para el montaje se utilizan las barras de soporte transversal ESFB. Facilitar el recorrido del cableado se logra con el perfil de montaje SFMP. Ajustable en profundidad en pasos de 12.5 mm. |
Carga máxima: | 1800 N, incluye mecanismo de autoposicionamiento. |
Cierre: | Cierre de varillas DIN de 3 mm (posibilidad de otras opciones de cierre). |
Material: | Perfiles verticales 19"en acero cincado 2 mm. Estructura: perfiles verticales de 2 mm y horizontales de 3 mm. |
Acabado: | Paneles verticales: pintura al polvo, texturado, RAL 7035. |
Cantidad por embalaje: : | 1 marco giratorio con bisagras. |
Instrucciones de montaje: | ESFS para armarios de 800 mm y 1000 mm de ancho. Incluir ESFB para el montaje en un armario de acero combinable. |
Feature: | Side mounted swing frame, for floor standing enclosures. |
Advantage: | Additional surface for the installation of 19" equipment, within a hinged frame. |
Benefit: | The frame allows customers to install equipment and components into floor standing enclosures efficiently by maximising the installation space available. Access can be gained to the front and rear of the equipment installed in the frame, as well as to the components installed behind on the mounting plate, when the frame is opened. The useful depth for the equipment installed within the swing frame is optimised. |
Comment: | The transversal support bars, ESFB, must be mounted in combination with the side mounted swing frame. |
Título: | Tamaño: | Tipo: |
---|---|---|
PDF CATÁLOGO NVENT ES.pdf | 45 Mbytes | |
ESFS458 ESFS458 ES_ESFS278.pdf | 135 Kbytes | |
Descargar catálogo general |
