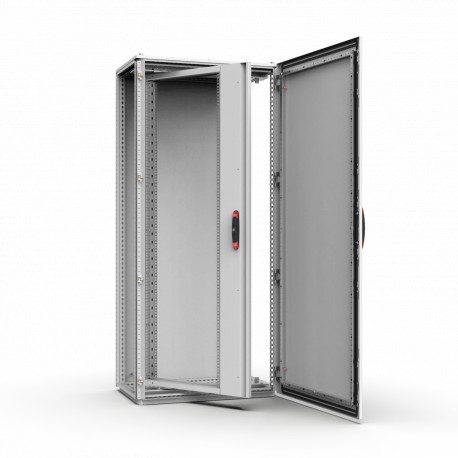

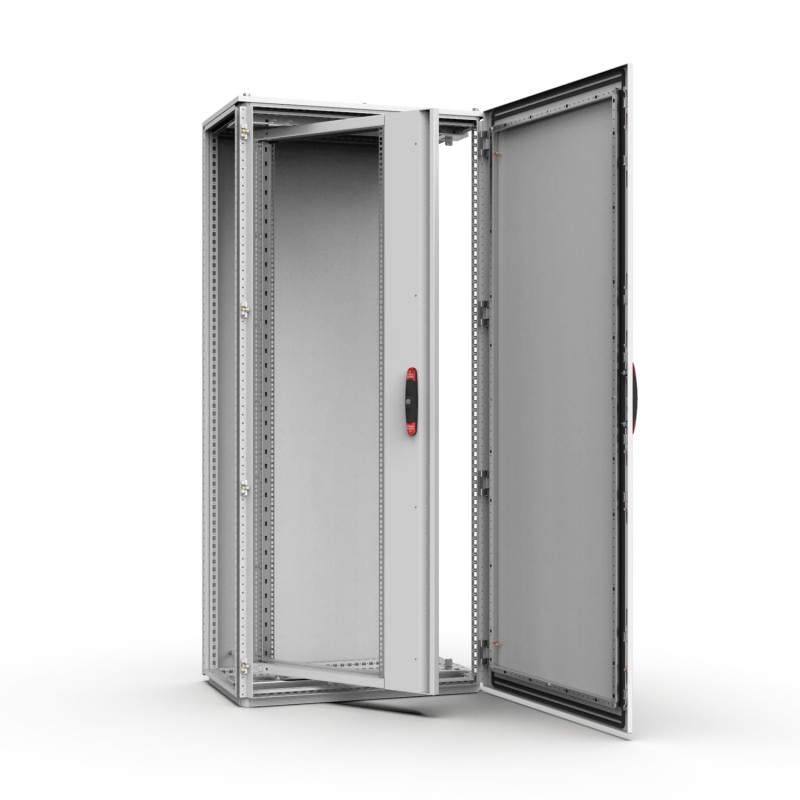

Marco giratorio central, 2000 ESFM408
Marco giratorio central, 2000
Se trata de un marco giratorio para equipos de 19" que proporciona más espacio de montaje para dichos equipos, así como acceso por la parte posterior a los componentes y equipos montados tras abrirlo. También proporciona espacio adicional para el cableado y aumenta la profundidad útil para montar equipos en el marco giratorio.
Sistemas de armarios eléctricos > Componente para ampliación (armario de control)
Armarios Autoportantes de acero
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de ELDON
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Descripción: | Marco giratorio de altura total para componentes de 19", permite la apertura a izquierda o derecha con sujeción sobre toda la altura. Se puede montar en armarios de acero combinables. Las bisagras especialmente diseñadas para una profundidad extra de montaje. Bisagra superior ajustable para el montaje en escuadra del marco giratorio. Perfil rígido en W para equipos pesados. Marco de acero cincado para toma a tierra de los componentes instalados. El acceso pleno al armario se consigue usando bisagras de 180°. Para el montaje se utiliza las barras de soporte transversales ESFB. El soporte en profundidad y fácil recorrido del cableado se logra con la placa de montaje en profundidad SFMP. Ajustable en profundidad en pasos de 12.5 mm. |
Carga máxima: | 1800 N, incluye mecanismo de autoposicionamiento. |
Cierre: | Cierre de varillas DIN de 3 mm (posibilidad de otras opciones de cierre). |
Material: | Perfiles verticales 19" de acero cincado de 2 mm. Estructura: perfiles verticales de 2 mm y horizontales de 3 mm. |
Acabado: | Paneles: pintura al polvo, texturado RAL 7035. |
Cantidad por embalaje: : | 1 marco giratorio con 180° bisagras. |
Instrucciones de montaje: | ESFM para armarios de acero combinables de 800 mm, 1000 mm. Añada ESFB para montaje en armarios de acero combinables. |
Feature: | Middle mounted swing frame, for floor standing enclosures. |
Advantage: | Additional surface for the installation of 19" equipment, within a hinged frame. |
Benefit: | The frame allows customers to install equipment and components into floor standing enclosures efficiently by maximising the installation space available. Access can be gained to the front and rear of the equipment installed in the frame, as well as to the components installed behind on the mounting plate, when the frame is opened. |
Comment: | The transversal support bars, ESFB, must be mounted in combination with the middle mounted swing frame. 180o hinges are included with the swing frame as standard. If there is not enough useful depth for the equipment installed on the 19" swing frame, it can be increased by moving the 19" swing frame to one side of the enclosure by using the side mounted swing frame, ESFS. |
Título: | Tamaño: | Tipo: |
---|---|---|
PDF CATÁLOGO NVENT ES.pdf | 45 Mbytes | |
ESFM408 ESFM408 ES_ESFM278.pdf | 142 Kbytes | |
