ELDONArmarios Autoportantes de aceroESFC406 ELDON Marco giratorio, 2000 pack de 1

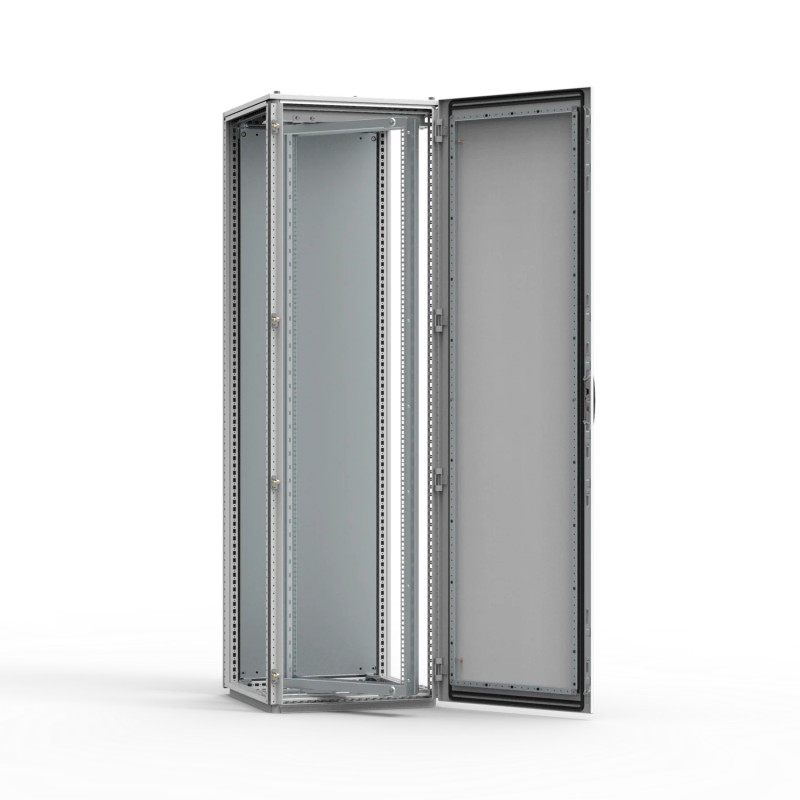

ELDON ESFC406 ESFC406 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

ESFC406 ELDON Marco giratorio, 2000 pack de 1

Referencia: ESFC406

Fabricante: ELDON

Descripción:

Marco giratorio, 2000 pack de 1
Marco giratorio, 2000

Categorías:

  • Sistemas de armarios eléctricos > Panel divisor (armario de control)
  • ELDON > Armarios Autoportantes de acero

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ELDON

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 435,14 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 10 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

MÁS INFORMACIÓN

Características

  • Descripción: Marco giratorio de altura total para componentes de 19" que permite la apertura a izquierda o derecha con sujeción sobre la toda la altura. Se puede montar en armarios de acero combinables y compactos. Con bisagras especialmente diseñadas para proporcionar una profundidad extra de montaje. Bisagra superior ajustable para el montaje en escuadra del marco giratorio. Perfil rígido en W para equipos pesados. Perfiles verticales de acero cincado para puesta a tierra directa de los componentes montados. Equipamiento estandar con bisagras 130°. También se puede montar en el lateral de armarios autoportantes de 600 mm de profundidad. Para armarios de acero combinables se usan las barras de soporte transversal ESFB en combinación con el accesorio VBD si se require. Ajustable en profundidad en pasos de 12.5 mm.
  • Carga máxima: 1800N, incluye mecanismo de autoposicionamiento.
  • Cierre: 2 cierres DIN de 3 mm.
  • Material: Acero cincado. Estructura: perfiles verticales de 2 mm y horizontales de 3 mm.
  • Cantidad por embalaje: 1 marco giratorio con bisagras.
  • Instrucciones de montaje: Para armarios de acero combinables de 600, 800, 1000, 1200 de ancho. Incluir ESFB para el montaje.
  • Cerrojo: dos cerrojos de doble bit de 3 mm
  • Requisitos de montaje: ESFC para gabinetes de acero, combinables de 600 mm (24), 800 mm (31), 1000 mm (39), 1200 mm (47) de ancho; agregue ESFB para montar en un gabinete combinable de acero

ETIM for ESFC406 Sistemas de armarios eléctricos (EC002525)

CaracterísticaMedida de rejilla (EF000394)
Valor483.00 mm
CaracterísticaApto para la anchura de construcción de la caja (EF000326)
Valor19.69 mm
CaracterísticaAnchura (EF000008)
Valor499.00 mm
CaracterísticaAltura (EF000040)
Valor1867.00 mm
CaracterísticaMaterial (EF002169)
ValorAcero
CaracterísticaAcabado de superficie (EF006569)
ValorOtros
CaracterísticaColor (EF000007)
ValorOtros
CaracterísticaCon entrada de cable (EF000325)
ValorNo
CaracterísticaNúmero de unidades de altura (UA) (EF003561)
Valor40.00
CaracterísticaCon candado (EF006306)
ValorSí
CaracterísticaMétodo de construcción (EF000767)
ValorKit de ensamblado
CaracterísticaPara división interior forma 2a (EF009586)
ValorNo
CaracterísticaPara división interior forma 2b (EF009587)
ValorNo
CaracterísticaPara división interior forma 3a (EF009588)
ValorNo
CaracterísticaPara división interior forma 3b (EF009589)
ValorNo
CaracterísticaPara división interior forma 4a (EF009590)
ValorNo
CaracterísticaPara división interior forma 4b (EF009591)
ValorNo

DATASHEET - PDF

Título
Tamaño
Tipo
ESFC406 ESFC406 ES_ESFC276.pdf
163 Kbytes
PDF CATÁLOGO NVENT ES
91 Mbytes
