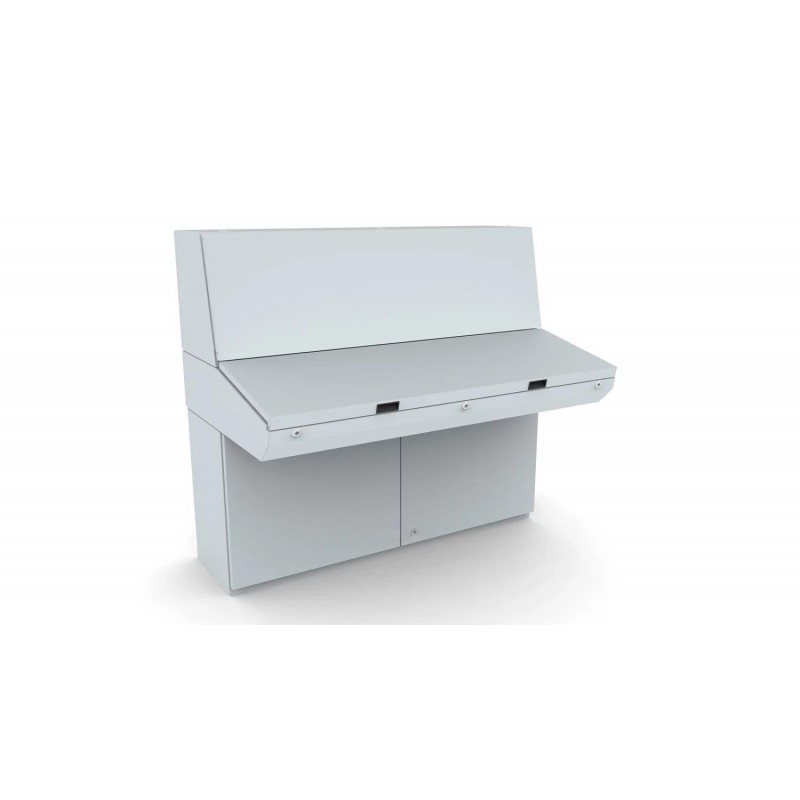

MPC102R5 nVent HOFFMAN Consola de mesa, 250x1000x985, combinable, sin MP, chapa de acero, IP66

Material:

Cuerpo y puerta: Chapa de acero de 1.5 mm. Panel posterior: Chapa de acero de 1.5 mm. Tapas inferiores: Chapa de acero galvanizado de 1.2 mm. Placa de montaje: acero galvanizado de 2.5 mm.

Estructura:

Plegado y sellado por soldadura. La construcción de la consola cuenta con una base que proporciona una distancia entre el suelo y la parte inferior de la puerta/s actuando como un zócalo integrado.

Puertas y paneles:

Puerta de la base de diseño envolvente con plegado simple montada con bisagras que permiten la apertura a izquierda o a derecha. Los paneles del sinóptico y de la mesa se mantienen abiertos por medio de un retenedor mecánico integrado. Las bisagras ocultas permiten al pupitre una apertura de 90°. Doble puerta en las bases de los pupitres de 1200 y 1600 mm de ancho.

Placa de montaje:

Se suministra como estándar en el armario base. Fijada con soportes sobre perfiles en C en la parte superior e inferior para que sea ajustable en profundidad. Placa de montaje opcional en el sinóptico y en la mesa.

Cierre:

Cierre DIN 3 mm en el sinóptico, la mesa y el armario base. Otras opciones disponibles, ver sección armarios murales.

Entrada de cables:

Entrada de cables en la unidad base. Tapas inferiores para paso de cables suministradas como estándar.

Puesta a tierra:

Pernos roscados M8 en la estructura, puertas y paneles posteriores.

Acabado:

Pintado al polvo, texturado, color RAL 7035. .

Protección:

Puerta simple: IP 66 TYPE 4, 12, 13 IK 10. Doble puerta: IP 55 TYPE 12, 13 IK 10.

Suministro:

La unidad base se suministra con una placa de montaje como estándar. El pupitre y los sinópticos tienen placas de montaje opcionales que se suministran como accesorios. Todas las aperturas superiores y de base pueden cerrarse eligiendo la tapa apropiada. Se suministra con tuercas y arandelas para los distintos pernos para toma a tierra.

Feature:

Mild steel combinable console, available in three separate sections, with a IP 55/66 protection degree.

Advantage:

A flexible solution where customers can choose the console sections that meet their size and design requirements, off the shelf, in order to create the console configuration required for their application. Each standalone console section will maintain the security and protection degree.

Benefit:

Customers can receive consoles with a short delivery time, that match their size requirements. The ergonomic design of the top and desk unit, lets customers install and access HMI equipment easily, which increases the console's available mounting space. Component failure and unnecessary downtime is avoided as water and dust are prevented from entering the enclosure.

Comment:

Stainless steel top section panel (MPPS), and desk unit panel (MPLS) are available as accessories. Console desk and top sections are normally heavily used, due to the installed control components. Therefore, It is recommended to replace the panels on mild steel console, that are exposed to high levels of use, with stainless steel panels. Replacing mild steel sections for stainless steel prolongs the console's life as they are more resistant to corrosion. This is especially important in industries where the operators are exposed to chemical agents and could easily transfer them onto the console, when operated. Single door consoles have a IP66 protection degree whereas double door consoles have a IP55 protection degree.
