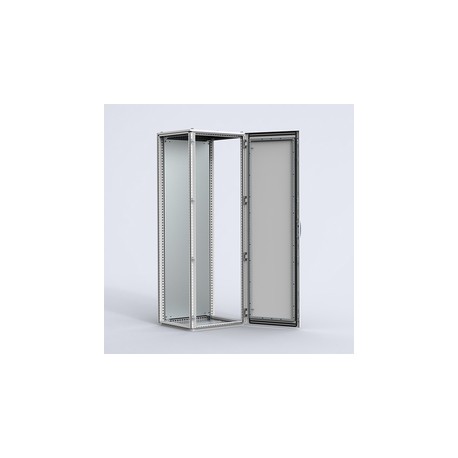

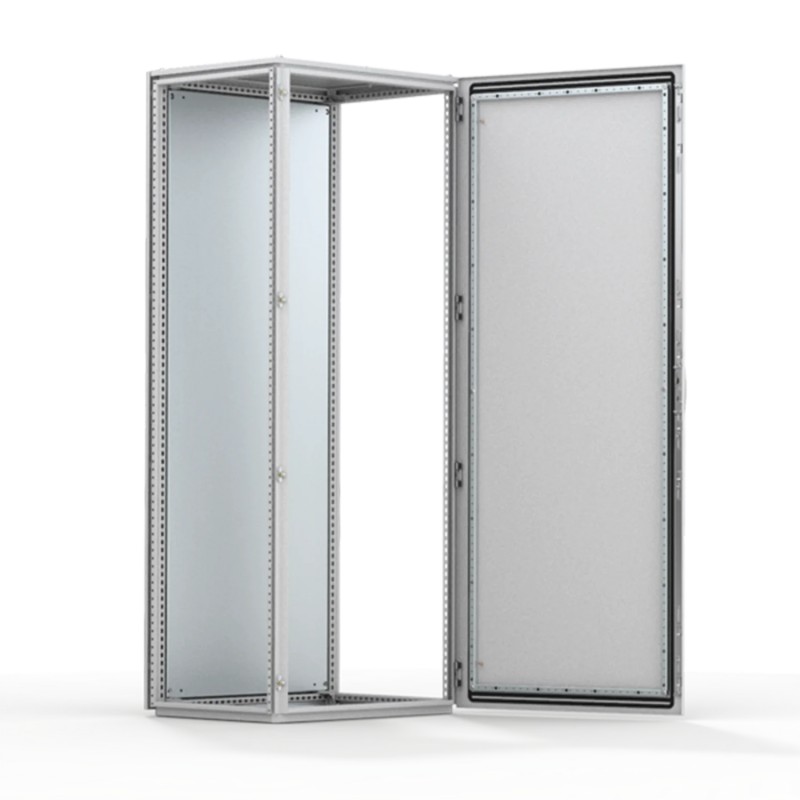

MCS22088R5 ELDON Autoportante, 2200x800x800, combinable, 1 puerta, con MP, acero dulce, IP56
MCS22088R5
ELDON
Autoportante, 2200x800x800, combinable, 1 puerta, con MP, acero dulce, IP55 pack de 1
Autoportante, 2200x800x800, con placa
Sistemas de armarios eléctricos > Caja / armario de distribución (vacío)
Armarios Autoportantes de acero
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ELDON
productos relacionados
▲Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲Características
- Material: Estructura: Chapa de acero pintada de 1.5 mm. Puerta: Chapa de acero pintada de 2 mm. Paneles posteriores, superiores y laterales: Chapa de acero pintada de 1.5 mm. Placa de montaje: Chapa acero galvanizado de 3 mm. Tapa inferior: Chapa acero galvanizado de 1 mm.
- Estructura: Perfiles abiertos soldados, con patrón de taladros a 25 mm conforme a DIN 43660. Dispone de patrón externo de taladros.
- Puerta: Puerta montada con 4 bisagras que permiten la apertura hacia izquierda o derecha. Incluye el refuerzo de puerta con patrón de taladros a 25 mm.
- Panel posterior: Fijado con tornillos Torx M6. Posibilidad de montar puerta en el posterior. La versión RD viene con puerta trasera en lugar de panel trasero.
- Paneles laterales: Suministrados como accesorio.
- Techo: Desmontable.
- Cierre: Cierre de varillas con 4 puntos de fijación. No interfiere con el espacio interior del armario. Cierre DIN de 3 mm estándar. Puede ser sustituido por cualquier otro accionamiento, Euro-barrilete o manecilla giratoria.
- Tapas inferiores: Compuesta por 3 ó 4 (P>600) piezas.
- Placa de montaje: Con doble plegado, se desliza hasta su posición. Ajustable en profundidad en pasos de 25 mm con el accesorio MPD02. Suministrada fuera del embalaje del armario.
- Puesta a tierra: Todos los paneles se ponen a tierra a través de sus accesorios y se equipan con una toma de tierra separada.
- Acabado: Pintado al polvo, texturado, RAL 7035.
- Protección: Se corresponde con IP 55 TYPE 12 IK 10.
- Instrucciones de montaje: Versión estándar preparada para instalación combinada. Para una instalación de armario único añada paneles laterales.
- Suministro: Marco con puerta montada, panel posterior, panel superior, tapas salidas de cables, placa (no incluida para la versión PER5) y marco de puerta. En los armarios de 400 mm de ancho la placa de montaje, tapas de cables y refuerzo de puerta no están incluidos. Para armarios de altura 2200 mm, la entrega incluye dos perfiles CMB montadas en profundidad. La entrega incluye también pernos de conexión a tierra. Entrega sobre pallet de ancho idéntico al ancho del armario para permitir la combinación sin desmontarlo. Todo el material de embalaje es reciclable.
| Atributo del producto | Valor |
|---|---|
| Altura (H) | 2200mm |
| Anchura (W) | 800mm |
| Fondo (D) | 800mm |
| Placa de montaje incluida | Sí |
| Puerta trasera incluida | No |
| Panel trasero incluido | Sí |
| Altura de la placa de montaje | 2094mm |
| Anchura de la placa de montaje | 694mm |
| Profundidad de montaje máxima | 759mm |
| Material | Acero suave |
| Acabado | Polvo recubierto |
| Color | Gris claro |
| Código de color | RAL 7035 |
| Grosor del cuerpo | 1.5mm |
| Grosor de puerta | 2mm |
| Peso | 141kg |
| Carcasas de cable incluidas | No |
| UPC | 783510496982 |
| EAN | 8713574127036 |
| Cantidad por embalaje estándar | 1 |
| Cantidad por embalaje | 1 |
| Característica | Valor |
|---|---|
| Anchura (EF000008) | 800.00 mm |
| Altura (EF000040) | 2200.00 mm |
| Profundidad (EF000049) | 800.00 mm |
| Material (EF002169) | Acero |
| Calidad del material (EF001257) | Otros |
| Acabado de superficie (EF006569) | Con revestimiento en polvo |
| Color (EF000007) | Gris |
| Número RAL (EF000116) | 7035.00 |
| Con placa de montaje (EF000118) | Sí |
| Placa de montaje de profundidad ajustable (EF006054) | Sí |
| Apto para montar en pared (EF007536) | No |
| Fijación en poste (EF009582) | No |
| Número de puertas (EF000122) | 1.00 |
| Número de bloqueos (EF000123) | 1.00 |
| Apto para montaje métrico (EF005823) | No |
| Cubierta inclinada (EF009278) | No |
| Versión de CEM (EF001062) | No |
| Con puerta acristalada (EF001089) | No |
| Con puerta de ventilación (EF006279) | No |
| Con puerta trasera (EF007381) | No |
| Resistencia al impacto (IK) (EF004293) | IK10 |
| Grado de protección (IP) (EF005474) | IP55 |
| Grado de protección (NEMA) (EF011959) | 13 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO NVENT ES.pdf | 91 Mbytes |
|
| MCS22088R5 MCS22088R5 ES_MCS18064R5.pdf | 1 Mbytes |
|
